Основні характеристики:
• Модуль розширення з 12 дискретними входами для збільшення кількості входів центральних модулів ПЛК FOXTROT
• Входи для під'єднання сигналів із напругою 24 В DC
і з загальним терміналом мінус (GND).
• Незалежне конфігурування входів.
• 4 входи (DI0-DI3) — швидкодійні, з фільтром 5 мкс.
Можуть конфігуруватися на такі ж функції, які
є у швидкодійних входів на центральному модулі
CP-1004.
• Спеціальні функції: одне й двобічне лічильники,
кодувальник для вимірювання позиції, вимірювання
тривалості імпульсу (мінімельно 50 мкс) та ін.
• Гальванічна ізоляція входів.
• Світлодіодна індикація статусу входів.
Монтаж-під'єднання:
• Модуль призначений для монтажу на DIN-рейку
в розподільний щит.
• Модуль можна під'єднати екранованою крученою парою
(TCL2) на відстані до 400 м. За допомогою конвертора
оптичного зв'язку KB-0552 можна збільшити відстані
до 1,7 км!
• Розташування модуля на шині розширення TCL2 встановлюється
вручну поворотом перемикача на передній панелі.
• Живлення, послідовні канали, шини TCL2 і CIB,
входи/виходи під'єднуються гвинтовими клемами.
Застосування:
• Для під'єднання дискретних сенсорів і вимикачів
на 24 В постійної напруги.
• Як лічильник імпульсів до 5 кГц
• Для інкрементальних датчиків позиції.

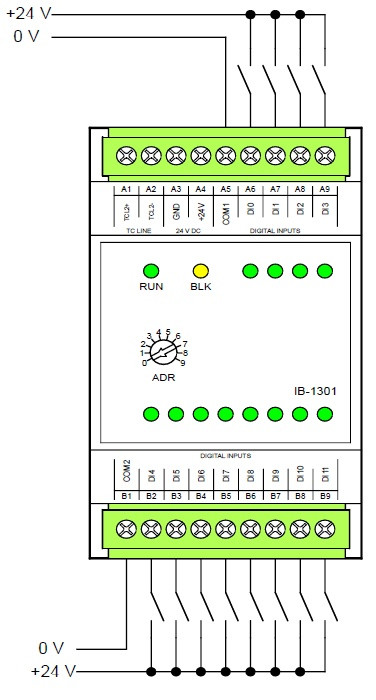

Приклад під'єднання:
Габаритні розміри | |
---|---|
Довжина | 52 мм |
Висота | 92 мм |
Ширина | 63 мм |
Вага | 0.105 кг |
- Ціна: Ціну уточнюйте
