ELF | ротаційні сигналізатори (реле) рівня

ELF

Ротаційні сигналізатори (реле) рівня





Опис



Ротаційний датчик рівня ELF використовується для контролю рівня в бункерах та резервуарах, де зберігаються матеріали із твердими частинками. Виконуючи контроль рівня з різними типами зондів та лопаток, отримуємо сигнали про наповнення та спустошення. Монтаж можливий як горизонтально та вертикально.

Лопатка, вибрана відповідно до матеріалу, встановлена на кінці моторизованого реле рівня, який може бути встановлений на стінці резервуара. Вона обертається вхолосту зі швидкістю обертання двигуна. Виявлений матеріал досягає рівня лопатки, охоплює її і створює протидію відповідно до сил обертання. Спершу активується інформаційний сигнал рівня. Потім інший контакт спрацьовує та зупиняє двигун. Користувач може здійснити регулювання пружини згідно з чотирма різними значеннями крутного моменту, відповідно до питомої ваги матеріалу. Коли рівень матеріалу на кінці лопатки зменшується, створена сила вивільняється, і двигун починає обертатися, змінюючи сигнал оповіщення.



Сфери застосування



  • Пластмасова промисловість: PVC, PVDF, PP та ін.
  • Харчова промисловість: зерновий пил, мелена кукурудза, цукор-гранулят, какао, суха солодова земля, кукурудза соняшнику, пшениця, арахісова шкаралупа, глини-каолін, тальк, мелена паприка тощо.
  • Будівельна індустрія: Щебінь із вапнякових, каміння, вапно, цементний порошок, глина, кальцієва пилюка, залізна крихта, кремнеземний пісок, формувальний пісок, пінопласт і т.д.
  • Деревообробна промисловість: деревне волокно, тирсу та ін.

Особливості серії ELF

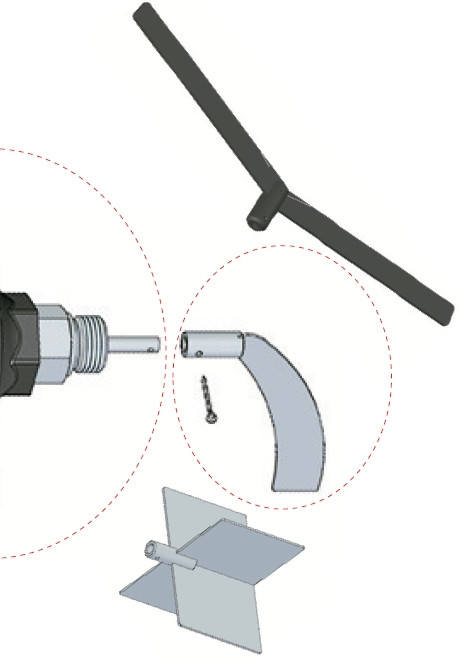

Змінні лопатки для різних речовин

На вибір доступні різні варіанти лопаток для найкращої ефективності роботи датчика з різними матеріалами. Їх легко, зручно та швидко змінювати.

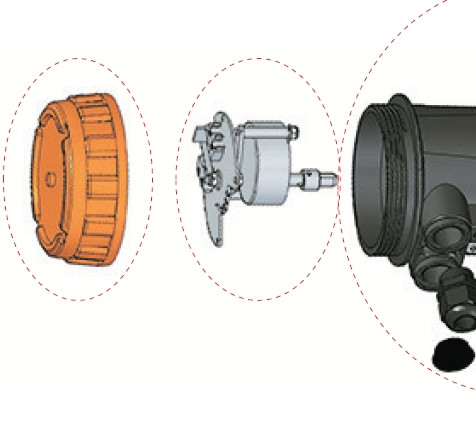

Змінні мотори для ремонту

При поломці датчика, часто виходить з ладу електродвигун. Конструкцією датчика передбачена легка заміна моторів для швидкого та зручного відновлення роботи.

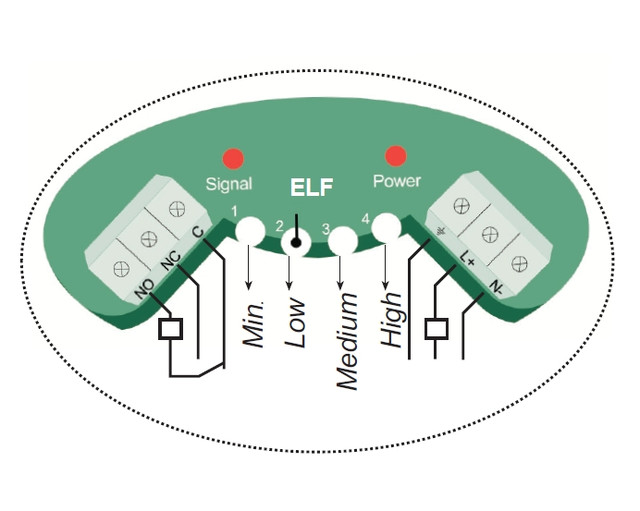

Регулювання зусилля

Передбачена можливість підбору зусилля яке потрібно для спрацювання датчика. Це дозволяє точно відрегулювати датчик відповідно до матеріалу

Файли для завантаження серії ELF

Модель Опис файлу Мова
ELF Тех Опис EN
ELF Тех Опис RU
ELF EU Декларація EN
ELF

Інструкція з експлуатації

EN

Основні різновиди серії ELF

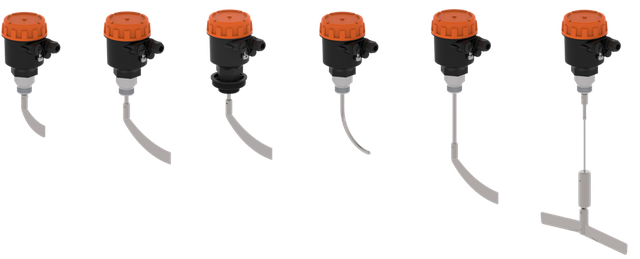

Загальнопромислові моделі

ELF101 стандартна -  90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1.1 кг

ELF 102 малогабаритна - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1 кг

ELF 103 з подовженим валом - 90°C Опц. 150°C | Вертикальний | 1.1 кг |  L макс. 2м

ELF 104 з вигнутим валом - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1 кг

ELF 105 подовжений шток з опорною трубою -  90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | L макс. 2м

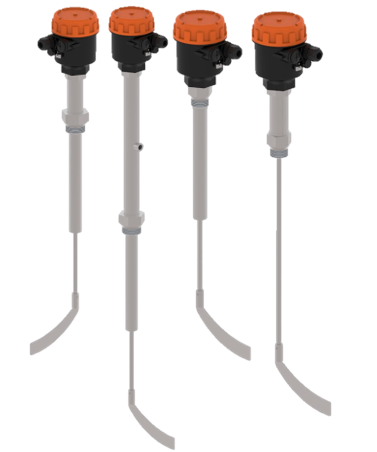

Високотемпературні моделі та для горизонтального монтажу

ELF 106m високотемпературний  -  150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | L макс. 500 мм

ELF 106 високотемпературний з опорною трубою -  150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | L макс. 2 м

ELF 107 високотемпературний (примусовим обдувом) з опорною трубою -  600C | Вертикальний / Горизонтальний монтаж | L макс. 2 м

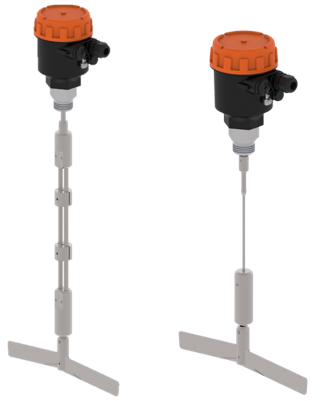

Моделі із тросовим виконанням

ELF 108 з одним тросом - 90°C Опц. 150°C | Вертикальний | 1.1 кг |  L макс. 2м

ELF 109 з тросовою збіркою -  90°C Опц. 150°C | Вертикальний | 1.1 кг |  L макс. 10м



Технічні характеристики серії ELF



Робоча температура

(-) 20 .....(+) 90 C

Опц. Макс. 150 °C З високотемпературним типом (пластиковий корпус)

Maкс. 200 °C С высокотемпературным типом (алюминиевый корпус)

Макс. 600 °C з високотемпературним типом

Вологість навколишнього середовища 0-98 %Rh (Без конденсату)
Температура навколишнього середовища (-) 20 ... (+) 60°C
Матеріал з'єднання

Алюміній

 опц. 304 / 316 нерж. сталь, PTFE

Матеріал корпусу

Антистатичний пластик

Опц. Алюмінієвий сплав AlSi12Fe (Станд.)

Корпус: Чорний (RAL:9005), Кришка: Помаранчева (RAL:2004)

Лопатка та вал 304 нерж. сталь, опц. 316 нерж. сталь
Подовжувальна трубка 304 нерж. сталь, опц. 316 нерж. сталь
Скоба заземлення 304 нерж. сталь
Ущільнювальне кільце Еластомір терм. 120°C (Станд) Опц. FPM (Вітон) 150°C
Підшипник Подвійний шарикопідшипник (пилозахист) (120°C) Опц. 280°C
Ущільнення від пилу NBR, Опц. FPM (Вітон) 150°C, PTFE 200°C
Приєднання до процеу 1" BSP (Станд) , Опц. 1 ¼" BSP , 1 1/2" BSP зовніш. різьблення
Споживана потужність Maкс. 4 Вт
Число оборотів за хвилину 5 d/d (За годинниковою стрілкою - зі сторони лопатки)
Опц. 1,5-1,8 d/d
Напруга живлення 24 VDC(+/-10),  24/110/220 VAC 50/60 Hz +/- %10
Електричне підключення

PG13.5

 опц. M20x1,5

Характеристики реле 2A/250 VAC 2xNO-NC (SPDT) 5E4
Опц. 10A/250 VAC - 4A/30VDC
LED Живлення: зелений, Сигналізація: червоний
Вентиляційний сальник M10x1,5 мм2 (Тільки для пластику)
Максимальна фракція матеріалу 50мм
Мінімальна щільність  матеріалу 0,04 г/см3 (залежно від типу лопатки)
Ступені крутного моменту 4 ступені, регульовані
Навантаження на вал Maкс. 500 N (подовжувальна труба)
Клас захисту IP 66 (EN60529)
Сертифікація CE , EMC , LVD
