Енкодери ARX X 50 корпус 50мм | ATEK

ІНКРЕМЕНТАЛЬНІ ЕНКОДЕРИ ARX X 50 корпус 50мм | ATEK

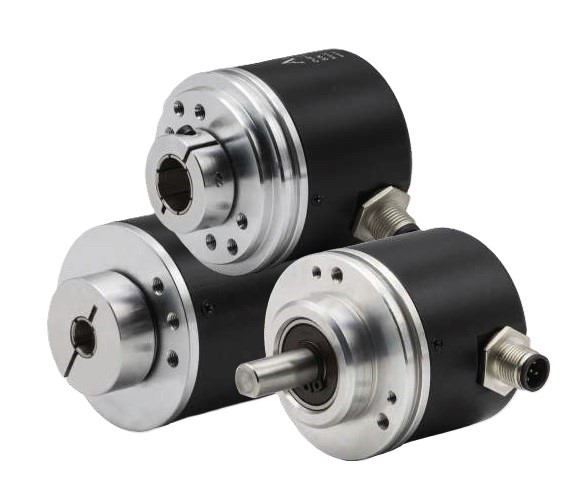

Інкрементальні поворотні енкодери серій ARC, ARS, ARP — це компактні та точні датчики з діаметром корпусу 50 мм, призначені для визначення кута повороту, швидкості та напрямку обертання.
Моделі серії ARC оснащені напівпорожнистим валом, ARS — внутрішнім валом, а ARP — виступаючим валом. Енкодери підтримують різні типи вихідних сигналів (Push-Pull, Line Driver, Open Collector), широкий діапазон імпульсів і напруг живлення.



Надійні, універсальні та зручні в монтажі, вони ідеально підходять для автоматизованих систем, промислових верстатів, конвеєрів і робототехніки.

Застосування

  • Вітроенергетика / електростанції

  • Морські або сервісні транспортні засоби

  • Пресувальне або дерево- та каменеобробне обладнання

  • Будівельна техніка та крани

  • Фасувальні лінії

  • Харчова промисловість та виробництво напоїв

  • Застосування на морських платформах

  • Нафтогазова промисловість - переміщення труб і крани

  • Сонячні електростанції

Різновиди
 ARC/ARS S 50

  • МОДЕЛЬ З ВАЛОМ
  • Інкрементне вимірювання за оптичним (ARC) або магнітним  (ARS) принципом
  • Діаметр корпусу 50 мм
  • Варіанти валів: 6 мм, 8 мм або 10 мм
  • Затискний фланець
  • Push-pull, TTL драйвер лінії, вихід з відкритим колектором
  ARC/ARS B 50




  • МОДЕЛЬ З НАПІВПОРОЖНИСТИМ ВАЛОМ
  • Вимірювання за оптичним (ARC) або магнітним  (ARS) принципом
  • Діаметр корпусу 50 мм
  • Варіанти напівпорожнистого вала: 6 мм, 8 мм або 10 мм
  • Фланець типу Z або круглий фланець
  • Push-pull, TTL драйвер лінії, вихід з відкритим колектором
 ARC H 50






  • МОДЕЛЬ З ПОРОЖНИСТИМ ВАЛОМ
  • Вимірювання за оптичним принципом
  • Діаметр корпусу 50 мм
  • Роздільна здатність від 60 до 5000 імпульсів
  • Порожнистий вал 6 мм, 8 мм або 10 мм
  • Фланець Типу Z, круглий або задній
  • Push-pull, TTL драйвер лінії, вихід з відкритим колектором



Технічні характеристики


ARS S 50





ARC S 50


Діаметр корпусу (mm) 50 50
Магнітне вимирювання √ -
Оптичне вимирювання - √
Максимальна роздільна здатність (імпульс) 1024 20000
Push pull

√

 √
TTL

√

 √
HTL √ √
HPL √ √
Open Collector √ √
Вал  (mm) 6...10 6...10
Швидкість обертання (об/хв) 3000 6000
Температура експлуатації (⁰C) -25...+85 -25...+85
Клас захисту IP 54 IP 54
Електричне з'єднання кабель, M16 кабель, M16
Вихідні сигнали A, /A, B, /B, Z, /Z A, /A, B, /B, Z, /Z
Вихідний струм 100 мА макс. (на канал) 100 мА макс. (на канал)





ARS B 50





ARC B 50


Діаметр корпусу (mm) 50 50
Магнітне вимирювання √ -
Оптичне вимирювання - √
Максимальна роздільна здатність (імпульс) 1024 20000
Push pull

√

 √
TTL

√

 √
HTL √ √
HPL √ √
Open Collector √ √
Вал  (mm) 6...10 6...10
Швидкість обертання (об/хв) 3000 6000
Температура експлуатації (⁰C) -25...+85 -25...+85
Клас захисту IP 54 IP 54
Електричне з'єднання кабель, M16 кабель, M16
Вихідні сигнали A, /A, B, /B, Z, /Z A, /A, B, /B, Z, /Z
Вихідний струм 100 мА макс. (на канал) 100 мА макс. (на канал)





ARS H 50


Діаметр корпусу (mm) 50
Магнітне вимирювання -
Оптичне вимирювання √
Максимальна роздільна здатність (імпульс) 5000
Push pull

√
TTL

√
HTL √
HPL √
Open Collector √
Вал  (mm) 6...10
Швидкість обертання (об/хв) 6000
Температура експлуатації (⁰C) -25...+85
Клас захисту IP 54
Електричне з'єднання кабель
Вихідні сигнали A, /A, B, /B, Z, /Z
Вихідний струм 100 мА макс. (на канал)
Файли для завантаження
Модель Опис файлу Мова
ARx S 50 Технічний опис EN
ARx S 50 Технічний опис UA
ARx S 50 Технічний опис RU
ARx S 50 CAD / STEP (ZIP)
ARx B 50 Технічний опис EN
ARx B 50 Технічний опис UA
ARx B 50 Технічний опис RU
ARx B 50 CAD / STEP (ZIP)
ARC H 50 Техническое описание EN
ARC H 50 Техническое описание UA
ARC H 50 Техническое описание RU
ARC H 50 CAD / STEP (ZIP)
ГАБАРИТНІ РОЗМІРИ(mm)
Примітка. Наведене креслення є ілюстративним прикладом. Остаточні габаритні розміри та варіанти виконання (тип фланця, розташування кабелю тощо) можуть відрізнятися залежно від конкретної моделі. Для точних даних звертайтесь до технічної документації (Datasheet).



ЕЛЕКТРИЧНІ З'ЄДНАННЯ







СИГНАЛ



ГНІЗДО M16 MALE (S16)
ПІН НОМЕР

ТИП КАБЕЛЮ M16
ШТЕКЕРНА РОЗЕТКА
(S21M) ПІН НОМЕР



ТИП КАБЕЛЮ M16, ГНІЗДО
З
ВНУТРІШН.
РОЗЕТКОЮ
(S21F) ПІН НОМЕР





КОЛІР КАБЕЛЮ
A 1 1 1 ЖОВТИЙ
/B 2 2 2 БІЛИЙ
+V 3 3 3 ЧЕРВОНИЙ
0 V 4 4 4 ЧОРНИЙ
/A 5 5 5 СИНІЙ
B 6 6 6 ЗЕЛЕНИЙ
/Z 7 7 7 ЗЕЛЕНИЙ
Z 8 8 8 РОЖЕВИЙ

У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver  (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.



ПРИКЛАД ФОРМУВАННЯ КОДУ ЗАМОВЛЕННЯ

Примітка.  Зображення наведено як приклад. Код замовлення може відрізнятися залежно від модифікації (тип валу, підключення тощо). Актуальні дані для кожної моделі дивіться у відповідних Технічних описах (Datasheet) або зверніться до нашого менеджера.
