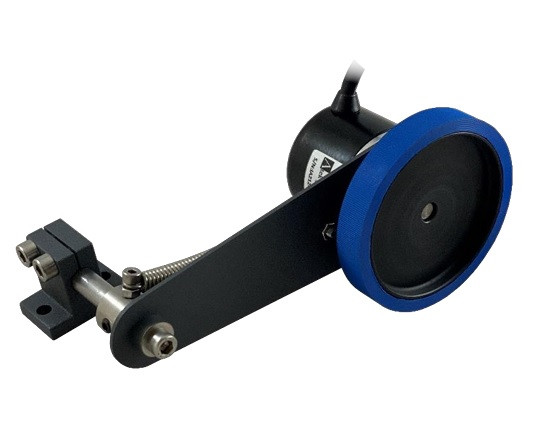

Роликовий енкодер ATE10 прижимний, D 256мм, 0,25 мм/імпульс, 5 VDC, A,/A,B,/B,Z,/Z, M16/8pin
- Під замовлення
- Код: ATE10-256-1024-TTL-6
Відправка з 24 серпня 20256 772 ₴
Роликовий енкодер ATE10 прижимний, D 256мм, 0,25 мм/імпульс, 5 VDC, A,/A,B,/B,Z,/Z, M16/8pin
Роликовий енкодер ATE10 прижимного типу призначений для точного вимірювання лінійного переміщення матеріалів у процесі виробництва та автоматизації. Оснащений роликом 256 мм та має роздільну здатність 0,25 мм/імпульс, що забезпечує високу точність контролю.
Надійний у роботі, простий у монтажі та сумісний з більшістю систем автоматизації.
Цей тип енкодера ідеально підходить для задач, де важливо забезпечити стабільний контакт з поверхнею матеріалу — наприклад, у пакувальному, текстильному або деревообробному обладнанні.

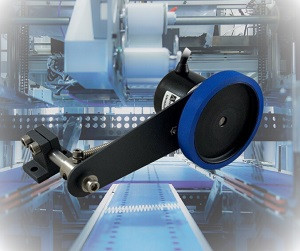

Застосування
Підходить для систем контролю довжини, етикетування, друку, транспортування матеріалів тощо. Забезпечує безперервний і точний контроль руху без ковзання.
| Модель | Опис файлу | Мова | |
| ATE 10 | Технічний опис | EN |  |
| ATE 10 | Технічний опис | UA | |
| ATE 10 | Технічний опис | RU | |
| ATE 10 | CAD / STEP (ZIP) | |
Технічні особливості
|
Електричні характеристики |
|
|
Електричний інтерфейс |
TTL:
|
|
Вихідні сигнали |
A,/A,B,/B,Z,/Z |
|
Частота відклику |
300 КГц |
|
Поточне споживання |
50 мА номінальний |
|
Вихідний струм |
100 мА макс. (на канал) |
|
Електричне підключення |
M16/8pin |
| Механічні характеристики | |
|
Окружність колеса |
256 мм |
|
Діаметр колеса |
82 мм |
|
Пусковий момент |
Залежить від коефіцієнта тертя |
|
Робоча швидкість |
3000 об/хв максимум |
|
Робоча температура |
-25...+85 °C |
|
Температура зберігання |
-40...+100 °C |
|
Вологість |
%35...%85 RH |
|
Матеріал |
Енкодер: Алюміній Колесо: NBR (зовнішня частина)+ POM (корпус) |
|
Клас захисту |
IP54 |
|
Вага |
~380 гр |
| ATE 10 Інкрементальний енкодер з одним пружинним колесом | |
 |
|
Кількість імпульсів
|
Передавальне число
|
Окружність колеса
|
Роздільна здатність (Відстань переміщення за 1 імпульс) |
|
1024 імп.
|
1:1
|
256 мм
|
0,25mm/імп. |
M16/8pin
 СИГНАЛ
|
 ШТЕКЕРНИЙ РОЗ'ЄМ M16/8
№ PIN
|
 КОЛІР КАБЕЛЮ
|
|
A
|
1
|
ЖОВТИЙ
|
|
/B
|
2
|
БІЛИЙ
|
|
+V
|
3
|
ЧЕРВОНИЙ
|
| 0 V | 4 | ЧОРНИЙ |
| /A | 5 | СИНІЙ |
| B | 6 | ЗЕЛЕНИЙ |
| /Z | 7 | СІРИЙ |
|
Z
|
8
|
РОЖЕВИЙ
|
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
| Основні атрибути | |
|---|---|
| Виробник | АТЕК |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Електричне підключення | M16/8pin |
| Мoдель | ATE10 прижимний |
| Окружність колеса | 256 мм |
| Рівень сигналу | 5 VDC |
| Канали | A,/A,B,/B,Z,/Z |
| Роздільна здатність | 0,25 мм/імпульс |
