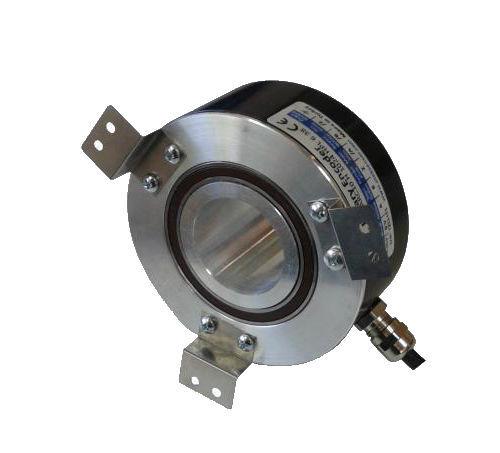

Енкодер ARC-H-100, наскрізний вал, 20mm, 1024 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, боковий
- Під замовлення
- Код: 1024-TTL-6-3M-Y-20-FZ
Відправка з 26 січня 202611 339 ₴
Енкодер ARC-H-100, наскрізний вал, 20mm, 1024 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, боковий
Інкрементальний оптичний енкодер ARC-H-100 забезпечує високу точність вимірювань та надійну роботу у промислових умовах. Завдяки роздільній здатності 1024 імп/об, стійкому алюмінієвому корпусу та класу захисту IP54, він підходить для використання у важких умовах експлуатації.
Застосування: енергетика, транспорт, верстати, крани, харчова та нафтогазова промисловість.
|
ARC H 100 наскрізний вал, 20mm, 1024 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, боковий |
|
| Роздільна здатність | 1024 імп\об |
| Тип вимірювання | Оптичний |
| Частота відгуку | 300 KHz |
| Струм |
50 mA номінальний |
| Електричний інтерфейс |
TTL:
|
| Вихідні сигнали |
A, /A, B, /B, Z, /Z |
| Вихідний струм |
100 mA max. (на канал) |
| Електрич. підключення | кабель 3 м, боковий |
| Діаметр корпусу | 100 mm |
| Діаметр порожн.валу | 20 mm |
| Тип фланця | Z фланець |
| Робоча температура | -25...+85 °C |
| Температура зберігання | -40...+100 °C |
| Клас захисту | IP54 |
| Матеріал |
Корпус: Алюміній Вал: Алюміній |
 |
ØD 20 mm
 СИГНАЛ
|
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | СІРИЙ |
| Z | РОЖЕВИЙ |
Таблиця вище показує кольори кабелів вихідних сигналів датчика. Якщо керуюча схема сумісна з Line Driver, датчик потрібно підключати разом із сигналами /A, /B, /Z, які додаються до системи. Якщо схема не сумісна, кабелі сигналів /A, /B, /Z повинні бути заізольовані окремо. Не забувайте, що ці проводи також під напругою.
Переваги:
-
Точність і стабільність у будь-яких умовах
-
Висока частота відгуку до 300 KHz
-
Довговічний алюмінієвий корпус
-
Широка сфера застосування
Файли для завантаження| Модель | Опис файлу |
Мова |
|
| ARC H 100 | Технічний опис | EN |  |
| ARC H 100 | Технічний опис | UA | |
| ARC H 100 | CAD / STEP (ZIP) | |
Оберіть енкодер ARC-H-100 зараз – інвестиція у надійність, точність та довговічність техніки!
Більше пропозицій дивіться в розділі [Енкодери ARC H 100 оптичні, корпус 100мм | ATEK]
| Основні атрибути | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Технічні характеристики | |
| Електричне підключення | Кабель боковий вивід |
| Клас захисту ІР | 54 |
| Рівень сигналу | 5 VDC |
| Роздільна здатність | 1024 імп\об |
| Канали | A,/A,B,/B,Z,/Z |
| Тип валу | внутрішній вал, пустий (наскрізний) |
| Тип фланця | Z фланець |
| Діаметр валу | 20 mm |
| Діаметр корпусу (mm) | 100 |
