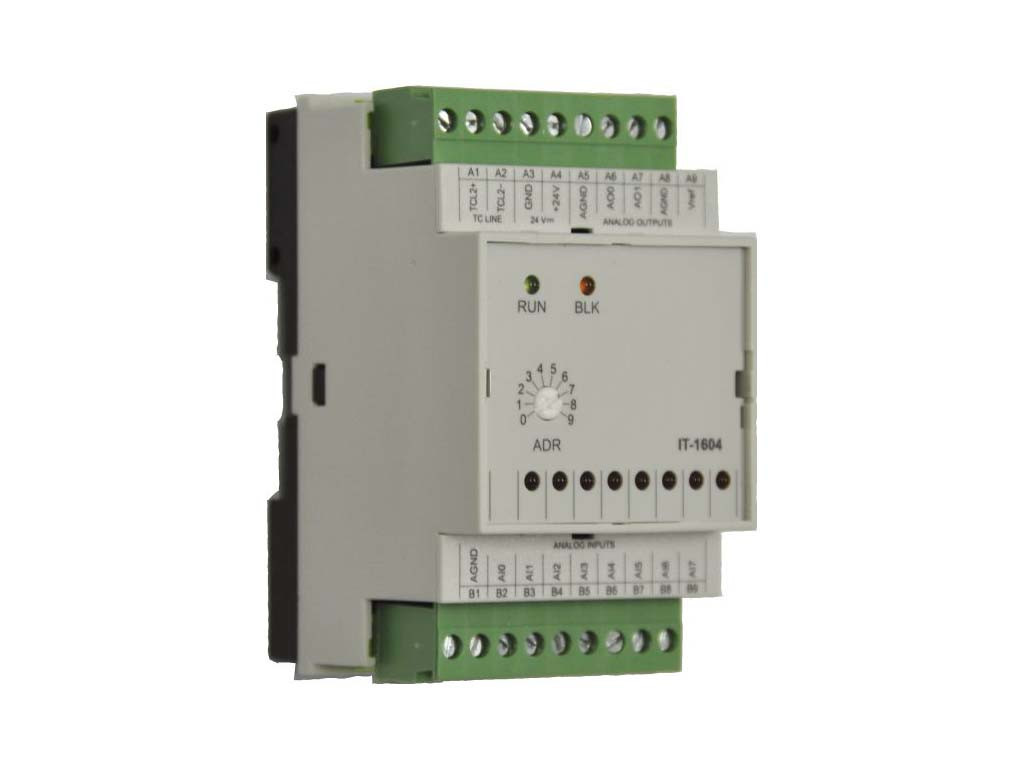

Модуль розширення з аналоговими входами та виходами IT-1604
- Під замовлення
- Код: TXN 116 04
Відправка з 20 жовтня 2024Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
Основні характеристики
• Модулі з комбінованими електрично ізольованими аналоговими входами та виходами (AI/AO).
• IT-1604 призначений для 16-бітного вимірювання струму, напруги та опору/гумових датчиків температури. Модуль має вбудоване джерело опорної напруги.
• IT-1602 призначений для вимірювань термопар і низької напруги з 16-бітною роздільною здатністю.
• Входи можна настроїти незалежно один від одного.
• Тип і діапазон настроюються під час конфігурації прикладної програми.
• Модуль має вбудовану лінеарізацію резистивних датчиків температури та корекцію термопар холодного спаю.
• IT-16XX має 10 бітні аналогові виходи.
• Вихідне значення передається у двоїчному вигляді, у відсотках або безпосередньо в одиницях температури.
• Індикація навантаження або обривання на вході вказується на передній панелі.
Монтаж — під'єднання
• Компактні розміри для монтажу на DIN рейку (3 модулі) у стандартні щитки.
• Модуль можна під'єднати екранованою крученою парою (TCL2) на відстані 400 м. За допомогою конвертора оптичного зв'язку KB-0552 можна збільшити відстаней до 1,7 км!
• Живлення, шина TCL2, входи та виходи під'єднуються гвинтовими клемами.
• Розташування модуля на розширювальній шині TCL2 встановлюється вручну, поворотом перемикача на передній панелі.
Застосування
• Призначений для збільшення кількості введення/виведення, центральних модулів ПЛК FOXTROT.
• Призначені для точного вимірювання аналогового сигналу стандартних датчиків із напругою і струмовим виходом для прямого вимірювання резистивних датчиків і термопарів.
Приклад під'єднання
| Габаритні розміри | |
|---|---|
| Довжина | 90 мм |
| Ширина | 53 мм |
| Висота | 65 мм |
