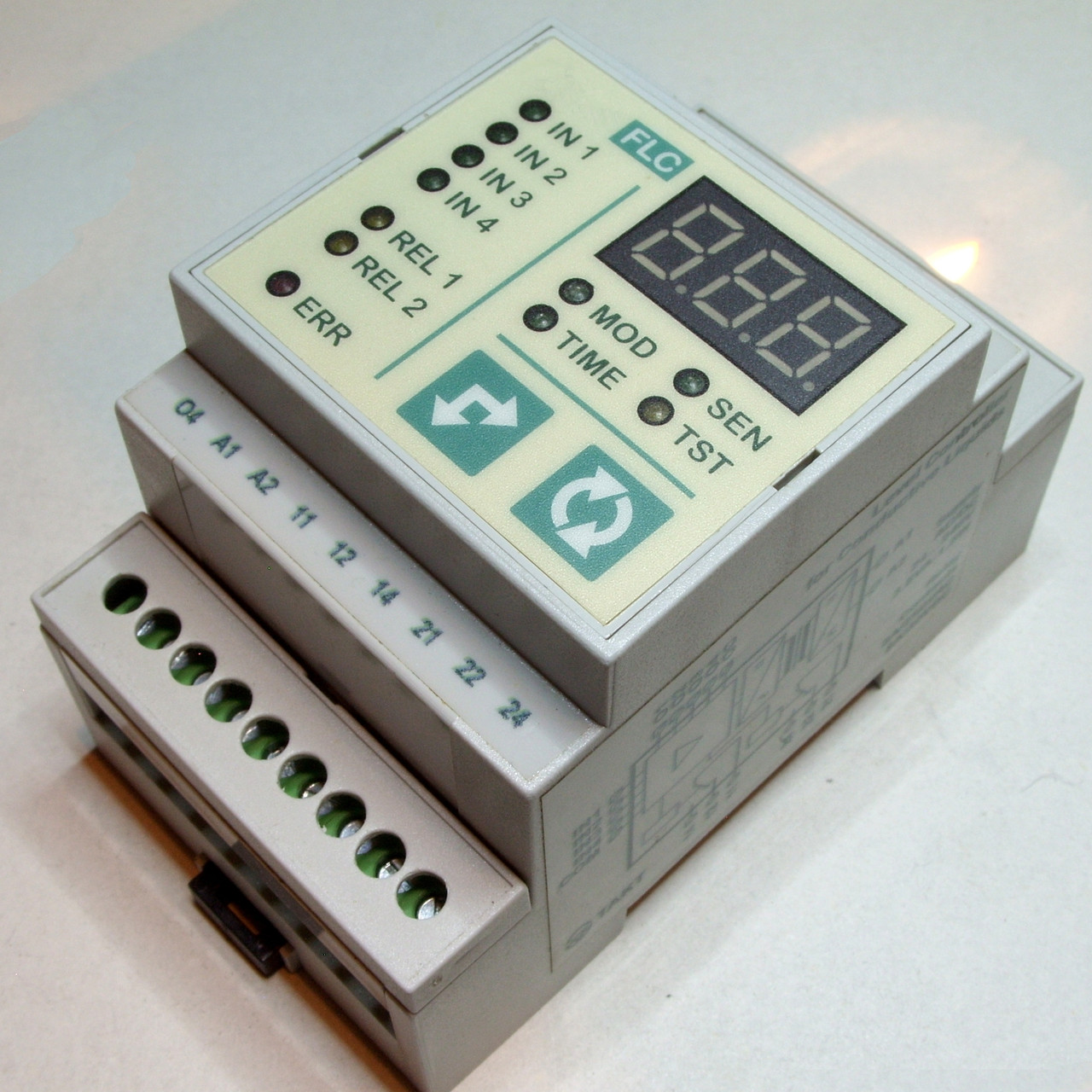

Реле рівня FLC

Реле рівня FLC
  • Реле рівня FLC, фото 2
  • В наявності

1 800 ₴

+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир
повернення товару протягом 14 днів за домовленістю
Реле рівня FLCРеле рівня FLC
1 800 ₴
В наявності
+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир
Опис
Специфікація
Інформація для замовлення

Універсальний контролер рівня рідини FLC

Універсальний контролер рівня рідини (навдалі просто контролер) застосовується для стеження за рівнем рідини в свердловинах, колодязях, резервуарах, ємностях, басейнах, колекторах, танкерах, у системах керування насосами, для захисту від сухого ходу занурюваних насосів, для захисту від переповнення накопичувальних резервуарів.
Крім того, контролер може використовуватися для:
–  керування дозуванням у процесах змішування рідин,
–  для захисту нагрівальних елементів від роботи в сухому стані,
–  аварійного вимкнення приладів, робота яких неможлива без рідини (отопальні електричні котли, водонагрівачі та ін.),
–  для забезпечення рівномірного вироблення ресурсу насосами,
–  для узгодження сигналів кондукометричних датчиків рівня рідини з приладами, мають дискретні входи (наприклад, програмований логічний контролер).
Через каскадування декількох контролерів, що вимірює кількість градацій рівня може бути збільшена.
Крім свого основного призначення, описаного вище, контролер може бути використаний також для контролю й керування будь-якими іншими технологічними процесами та фізичними величинами, зміна яких можна перетворити на пропорційний електричний імпеданс за допомогою відповідних датчиків.

Це може бути:
–  контроль меж, меж (з використанням кінцевих вимикачів);
–  контроль конденсації, обмерзання (з застосуванням кондукометричних датчиків);
–  сигналізація та керування освітленням (з використанням відповідних фотоелементів);
–  сигналізація та регулювання температури в системах електроотоплення, охолодження, тепловентиляції, кондиціонування, електроводонагрівальних установках тощо (з застосуванням термоперетворювачів опору або контактних термометрів);
–  керування роботою компресорних установок, систем стисненого повітря та інших технічних газів (з використанням відповідних електроконтактних манометрів або реле тиску);
–  в інших контрольно-регулювальних системах з урахуванням конкретних особливостей об'єкта керування.
Контролер може застосовуватися з рідинами, як-от дощова вода, питна вода, морська вода, стічні води, кислоти, луги, рідкі добрива, молоко, пиво, кава та інші електропровідними рідинами. У разі використання контактних датчиків рівня, контролер може також застосовуватися для роботи з сипкими речовинами та з діелектричними
жидкостями.



Робота контролера ґрунтується на вимірі електричного опору, під'єднаного між одним із чотирьох входів і загальним вимірювальним виведенням і подальшим порівнянням цього значення з заданим пороговим значенням.Замикання входу каналу та загального входу за допомогою електродів через шар провідної рідини або через резистивні або релейні виходи інших типів датчиків, призводить до перемиканню його вихідних контактів, які (залежно від схеми вмикання і
встановленого режиму роботи) вмикає або вимикає навантаження, або сигналізують про неприпустимій зміні контрольованого параметра за допомогою приладів сигналізації.
Вимірювальна схема, що здійснює виходи та джерело живлення гальванічно ізольовані одна від одної.

Технічні характеристики

Номінальна напруга живлення 24 ÷ 240 В
змінного/постійного струму
Частота змінного струму 50/60 Гц
Граничні значення живильної напруги 20 ÷ 260 В
змінного/постійного струму
Споживана потужність < 3.8 В∙А
Напруга на електродах розмах 6.6 В
Струм через вимірювальні електроди < 0,5 мА
Діапазон вимірюваних опорів 0.01 ÷ 999 кОм
Похибка < 1 %
Кількість вимірювальних входів 4
Кількість режимів роботи 37
Кількість вихідних реле 2
Діапазон затримок спрацьовування реле 0 ÷ 99.9 с
Загальна кількість і тип контактів вихідних реле 2 перекидні
Максимальний комутований струм 8 А / 250 В змінного струму
8 А / 30 В постійного струму
Максимальна комутована напруга 400 В
Механічний ресурс

30 ∙ 10циклів

Електричний ресурс

105 циклів

Напруга ізоляції котушка-контакт реле 5000 В
Кількість додаткових виходів із гальванічною розв'язкою 4
Тип додаткового виходу NPN транзистор, відкритий колектор
Максимальний струм колектора вихідного транзизора 500 мА
Максимальна напруга на колекторі вихідного транзизора 35 В
Напруга ізоляції додаткових виходів 5000 В
Робоча температура –20°С ÷ +55°С
Відносна вологість  < 90 %
Під'єднання Гвинтові затискачі 2.5 мм2

Габарити 53 x 58 x 98 мм
Монтаж DIN-рейку 35 мм

Технічні характеристики в каталожних аркушах за запитом
