Автоматизация линии по производства сокового концентрата

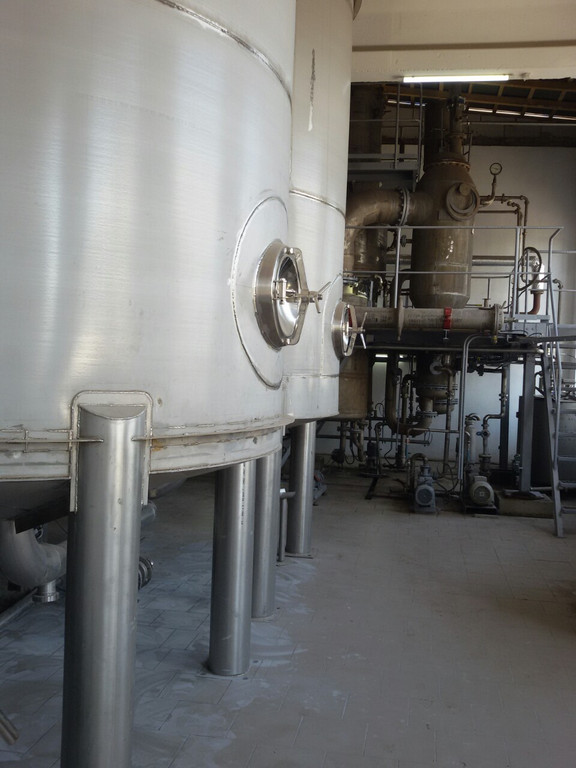

Компанией ЧП Профиком на площадке компании АЛПРУТ была полностью атоматизированна линия для варки сокового концентрата серии ЕКО с яблочного сока
Наши инженеры вместе с местными технологами разобрали по частям всю технологию процесса варки сокового концентрата, разработали полное техническое задание, по которому написание алгоритмов управление программистом заняло минимум времени, что стало залогом быстрого и успешного внедрение системы автоматизации в данную установку. Параллельно специалисты ЧП Профиком провели сборку шкафов управления, благо простота монтажа оборудования Foxtrot и сопутствующая документация позволяет это делать очень быстро, а также установили датчики и подключились к исполнительным механизмам. Спектр оборудования которым пришлось управлять системе Foxtrot был очень широк и разнообразен. Это разнотипные двигатели, как с частотным так и прямым управлением, пневматические позиционеры с аналоговым управлением, система пневмоприводов клапанов, разные виды датчиков температурных, давления и положения пневмоклапанов для измерений основных параметров процесса, а также расхода и основного параметра сокового концентрата градуса Brix.
Программисты ЧП Профиком реализовали сбор информации с датчиков с их диагностикой, каскадное управление двигателями согласно заданным программам, регулирование основных параметров с помощью ПИД регуляторов (используя готовые функциональные блоки стандартных библиотек среды разработки Mosaic) и подключили управляющие сигналы. Также разработали сигнализацию и защиты для оповещения об отклонений в работе установки основных параметров процесса и защите технологического оборудования.
Система управления, отображения и архивации была разработана на платформе Relianse 4, которая без проблем позволяет связаться с контроллерами Foxtrot компании Teco, считать все нужные переменные с мастера Foxtrot, корректно их отображать и управлять процессом.
Несмотря на сложный технологический процесс, сжатые строки завершения работ, высокие критерии к выходному продукту нам удалось решить эту непростую задачу. В чем также нам очень помогло оборудование системы Foxtrot, которое показало что может справится с любыми сложными задачами, простое в монтаже, легкое в программировании и открытое для связи с другими системами.
