MAH X 58 Багатообертові програмовані абсолютні енкодери корпус 58мм | ATEK





MAH X 58

Багатообертові програмовані абсолютні енкодери корпус 58мм





Опис
The MAH series encoders operate absolute. In other words, unlike the incremental systems, they do not lose their positions in power outages and continue to measure from where they left off.
They are with semi hollow shaft and they have 58 mm body diameter. The MAH series multi-turn absolute rotary encoders offer highly flexible solutions in use, with different analog output signals, hollow diameters and flange types. With its IP68 protection class, it is resistant to harsh environmental conditions and vibrations.
The MAH multi-turn absolute rotary encoder with integrated reference provides high quality feedback.
Особливості серії
  • Absolute measurement with magnetic principle
  • 58 mm body diameter
  • 6, 8, 10, 12, 14, 15 or 17 mm shaft options
  • Analog or CANopen output options
  • Programmable analog output
  • 0.02 ° accuracy in multiple turns of the desired number
  • For Analog output : 16 bit, For CANopen output : single turn 1…14 bit, multiturn 1…32 bit resolution
  • IP68 protection class
Сфери застосування

Speed and position accuracy in one application; If it is more important than fault tolerance and system simplicity, absolute encoders should be used. Absolute encoders provide precise operation in applications.
• Identifying multi-axis orientation in CNC machines used in component manufacturing • Automatically determine the height of the scissor bearings used in hospitals • Correct placement of multiple stabilizers for large vehicles such as cranes or air lifts • Automatic doors or slots to move without limiting key • Continue robotic movement even after a power failure

ФАЙЛИ ДЛЯ ЗАВАНТАЖЕННЯ
Модель Опис файлу Мова
MAH S 58 Lorem ipsum dolor EN
MAH S 58 Lorem ipsum dolor RU

MAH B 58

Тех Опис EN
MAH  RoHS Декларація EN
  Каталог EN

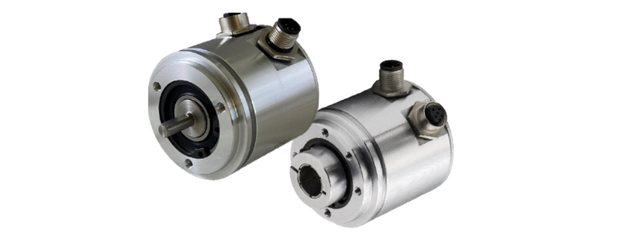

ОСНОВНІ РІЗНОВИДИ

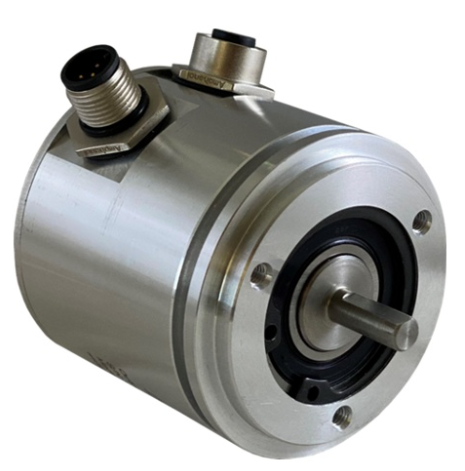

                     З Виступаючим валом

.

                            D валу на вибур 6, 8, 10, 12, 14,15, 17

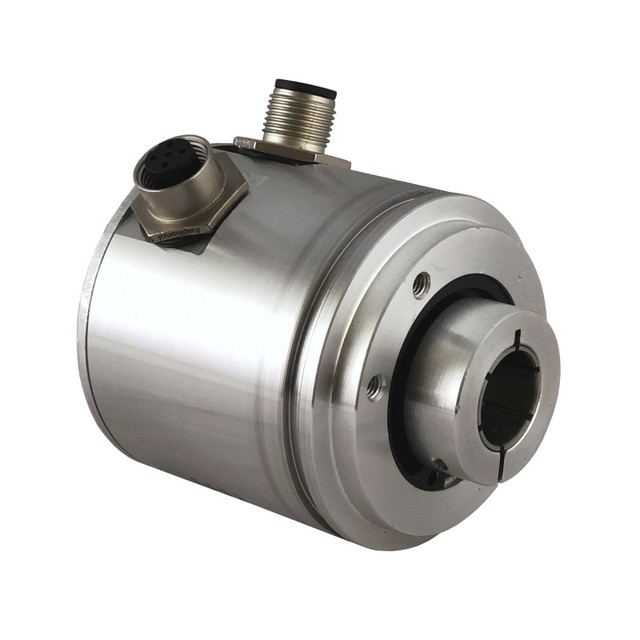

З внунтішнім глухим валом

D валу на вибур 6, 8, 10, 12, 14,15

Для внутрішнього валк передбачено кріпильний фланець типу FC

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Механічні характеристики
Максимальна швидкість 3000 rpm
Диаметр корпуса  58
Диаметр вала 6, 8, 10, 12, 14, 15 або 17 mm
Вага ~400 г.
Клас захисту IP 68
Робоча температура -45 ... +85 °C
Відносна вологість %10 ... %90
Material валу Нержавіюча сталь
Material корпсуй Алюміній
Електричні характеристики
Принцип роботи Ефект хола
Діапазон вимірювання 2…217 обертів
Напруга живлення 8 … 32 VDC
Споживання струму ≤60 mA
Захист від зворотної полярності Так
Точність ±0,5°
Повторюваність 0,1°
Кутове розширення 16 Bit , 1…14 bits, 1…31 bits
Частота відклику 500 Hz
Вихідний сиглал 4-20 mA, 0-10 V, 0-5 V, 0.5-4.5 V,CanOpen
Електричне підключення M12 5pin male, M12 5pin female, Кабель 5 x 0,14 mm2
