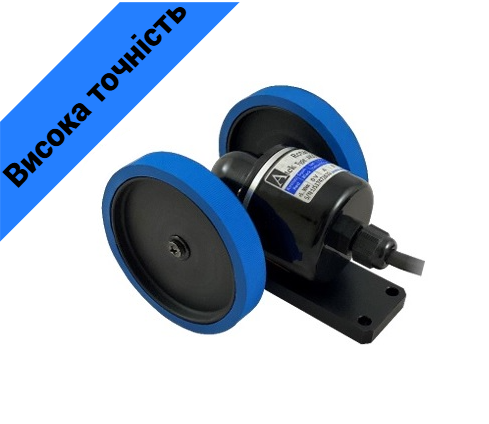

Роликовий енкодер ATE20 з подвійним роликом, D 250мм, 0,05 мм/імпульс, NPN OC, A,/A,B,/B,Z,/Z, кабель 3м
- Під замовлення
- Код: ATE20-250-5000-OCL-6
Відправка з 28 грудня 20257 335 ₴
Роликовий енкодер ATE20 з подвійним роликом, D 250мм, 0,05 мм/імпульс, NPN OC, A,/A,B,/B,Z,/Z, кабель 3м
Роликовий енкодер ATE20 з подвійним роликом — це інкрементальний датчик переміщення, призначений для точного контролю лінійного руху у промислових системах автоматизації. Завдяки подвійному роликові 250 мм енкодер забезпечує стабільний контакт з поверхнею, а роздільна здатність 0,05 мм/імпульс дозволяє точно вимірювати відстань.
Модель оснащена стандартним вихідним сигналом A,/A, B,/B, Z,/Z, що забезпечує сумісність із більшістю систем керування. Кабель довжиною 3 м дає змогу зручно підключити енкодер до контролера або ПЛК без додаткових подовжувачів.

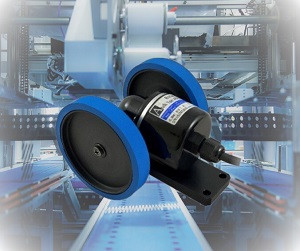

Застосування
-
Промислові конвеєри
-
Машини для пакування та маркування
-
Системи обліку довжини та позиціонування
-
Автоматизовані виробничі лінії
| Модель | Опис файлу | Мова | |
| ATE 20 | Технічний опис | EN |  |
| ATE 20 | Технічний опис | UA | |
| ATE 20 | Технічний опис | RU | |
| ATE 20 | CAD / STEP (ZIP) | |
Технічні особливості
|
Електричні характеристики |
|
|
Електричний інтерфейс |
OCL:
|
|

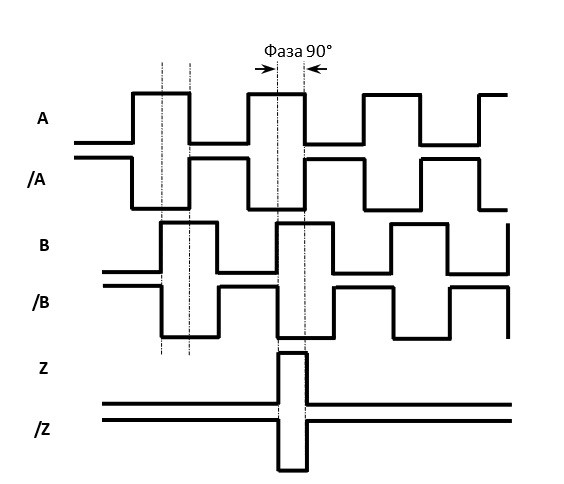

Вихідні сигнали |
A,/A,B,/B,Z,/Z |
|
Частота відклику |
300 КГц |
|
Поточне споживання |
50 мА номінальний |
|
Вихідний струм |
100 мА макс. (на канал) |
|
Електричне підключення |
кабель 3м |
| Механічні характеристики | |
|
Окружність колеса |
250 мм |
|
Діаметр колеса |
79,6 мм |
|
Пусковий момент |
Залежить від коефіцієнта тертя |
|
Робоча швидкість |
3000 об/хв максимум |
|
Робоча температура |
-25...+85 °C |
|
Температура зберігання |
-40...+100 °C |
|
Вологість |
%35...%85 RH |
|
Матеріал |
Енкодер: Алюміній Колесо: NBR (зовнішня частина)+ POM (корпус) |
|
Клас захисту |
IP54 |
|
Вага |
~380 гр |
| ATE 20 Двоколісний інкрементальний енкодер | |
 |
|
Кількість імпульсів
|
Передавальне число
|
Окружність колеса
|
Роздільна здатність (Відстань переміщення за 1 імпульс) |
|
5000 імп.
|
1:1
|
250 мм
|
0,05mm/імп. |
Кабель 3м
 СИГНАЛ
|
 КОЛІР КАБЕЛЮ
|
|
A
|
ЖОВТИЙ
|
|
/B
|
БІЛИЙ
|
|
+V
|
ЧЕРВОНИЙ
|
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | СІРИЙ |
|
Z
|
РОЖЕВИЙ
|
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
Переваги:
- Висока точність вимірювання переміщення
- Сумісність із широким спектром обладнання
- Надійна робота завдяки двом роликам
- Готовність до встановлення — вже з кабелем
Звертайтесь — допоможемо підібрати енкодер під ваше обладнання!
| Основні атрибути | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Мoдель | ATE20 з подвійним роликом |
| Разрешение | 0,05 мм/імпульс |
| Тип валу | колесо 250 mm |
| Клас захисту ІР | 54 |
| Окружність колеса | 250 мм |
| Рівень сигналу | NPN OC |
| Канали | A,/A,B,/B,Z,/Z |
