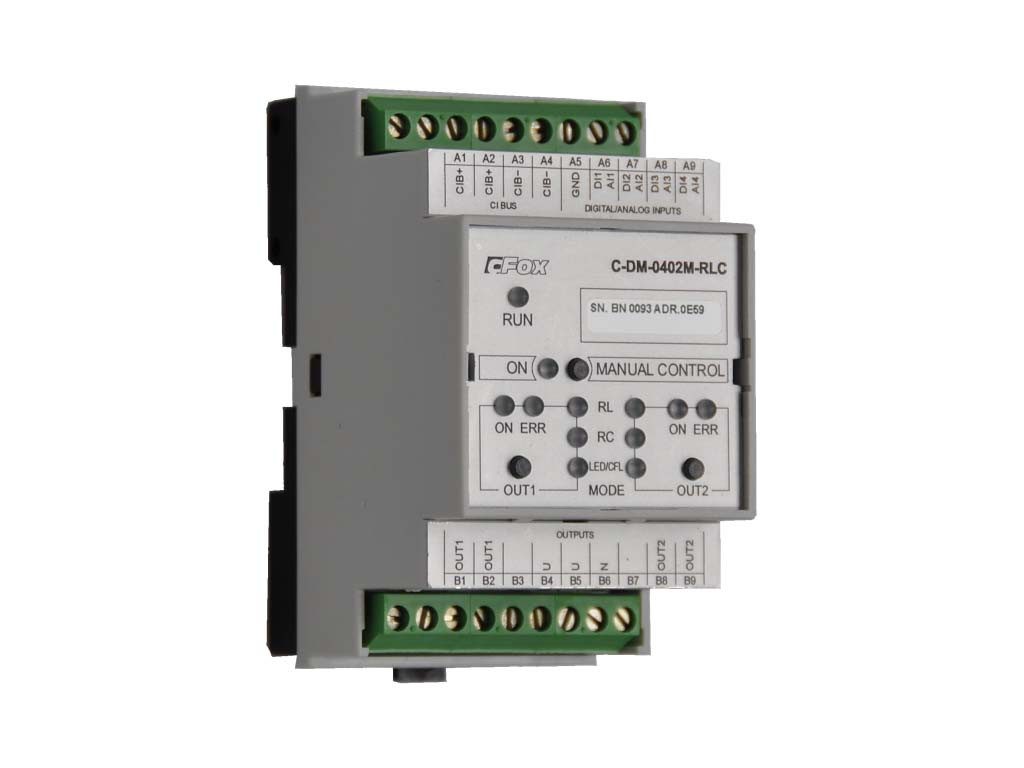

C-DM-0402M-RLC універсальний диммер RLC 230 В/AC
Основні характеристики
• Модуль із 2 незалежними виходами (каналами) пропорційного керування джерел світла з напруги мережі 230 В змінного струму.
• Димер має високу стійкість до перешкод у мережі, зокрема сигнал HDO.
• Кожен канал індивідуально адресований і керований за шиною CIB у діапазоні 0-100%.
• Модуль можна натисканням кнопки перемкнути в ручний режим, у якому кожен вихід може бути індивідуально увімкнений або вимкнений кнопкою.
• Правильна робота для навантажень різного характеру RL, RC або LED/CFL обрана в конфігурації через шину CIB.
• Кожен канал може працювати з навантаженням до 500 ВА.
• Канали дають змогу паралельний хід двох вихідних каналів. для збільшення продуктивності керування навантаженням до 1000 ВА.
• Для збільшення керування живленням навантаження можна паралельно під'єднати 4 виходи на окремих модулях. У цьому разі обидва модулі мають бути модулем на те ж саме гілки CIB.
• У разі паралельного ходу, всі канали мають бути синхронно керовані тими ж командами за шиною CIB. У разі ручного керування одного з паралельно під'єднаних каналів можна буде перевантажено інші активні виходи.
• Виходи мають внутрішній захист від перевантаження й перегрівання.
• Модуль містить 4 універсальні входи для загального користування.
• До універсальних входів можна під'єднати безотенційні контакти, датчики опору або балансовані входи детекторів систем безпеки.
• Режим роботи та помилка виводиться світлодіодами на модулі (RUN).
Під'єднання
• Модуль під'єднаний до дводротової шини CIB, яка забезпечує комунікацію, живлення й керування.
• Шина CIB, входи та виходи виведені на гвинтових терміналах.
• Проект має бути заснований на пропускну здатність терміналів.
• Модуль призначений насамперед для встановлення в шафи керування на DIN рейці.
Застосування
• Керування резистивними навантаженнями до 500 ВА (або 1000 ВА до 2000 ВА паралельно).
• Керування навантажень з індуктивним характером (RL) до 500 ВА на канал. Зазвичай звичайні трансформатори, навантаження двигуна, лампа.
• Контроль навантажень із ємнісним характером (RC) до 500 ВА. Зазвичай це електронні трансформатори, компактні люмінесцентні лампи і світлодіодні лампи для 230 В змінного струму.

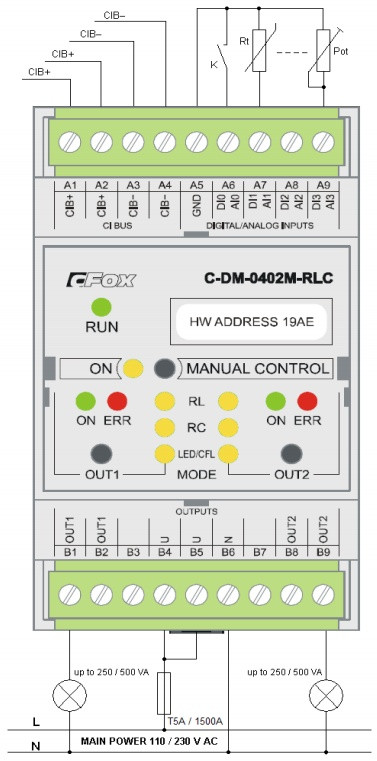

Приклад під'єднання
Умови експлуатації | |
---|---|
Максимальна температура зберігання | 85 град. |
Мінімальна температура зберігання | -25 град. |
Габаритні розміри | |
Довжина | 90 мм |
Ширина | 58 мм |
Висота | 53 мм |
