Датчик кута повороту чи абсолютний енкодер: що обрати

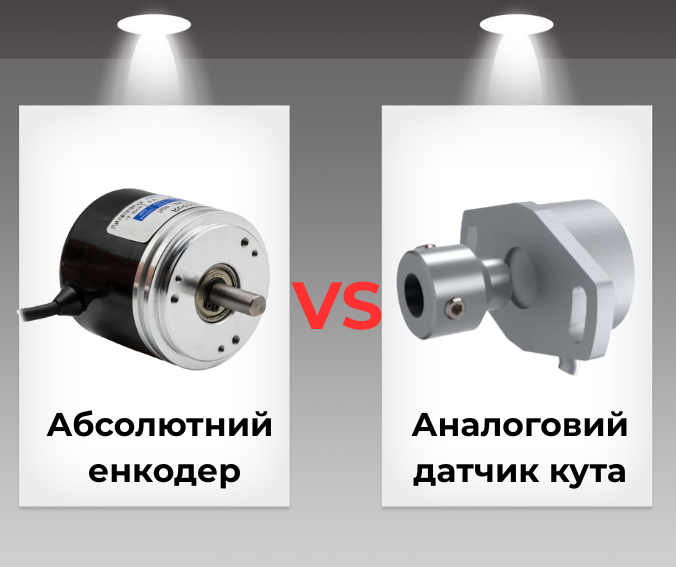

Вимірювання кута: Аналоговий датчик чи Енкодер?
Для керування механізмами часто постає завдання вимірювання кутів обертання. Це може бути положення керма автомобіля, башти крана або вала верстата.
Хоча обидва типи виконують схожі завдання, вони мають різні принципи роботи, переваги та обмеження.

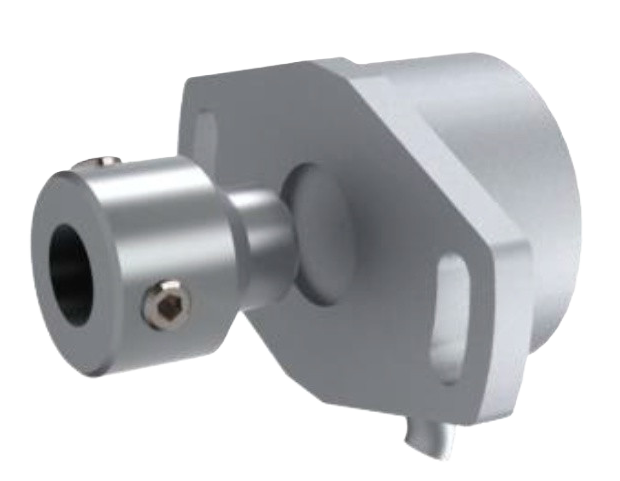

Аналогові датчики кута
Принцип: Формують безперервний аналоговий сигнал (наприклад, 0-10В), що відповідає куту.
Переваги:
- Простота конструкції та підключення.
- Низька вартість.
- Робота з простими контролерами.
Недоліки:
- Чутливість до шумів.
- Можливий дрейф параметрів.

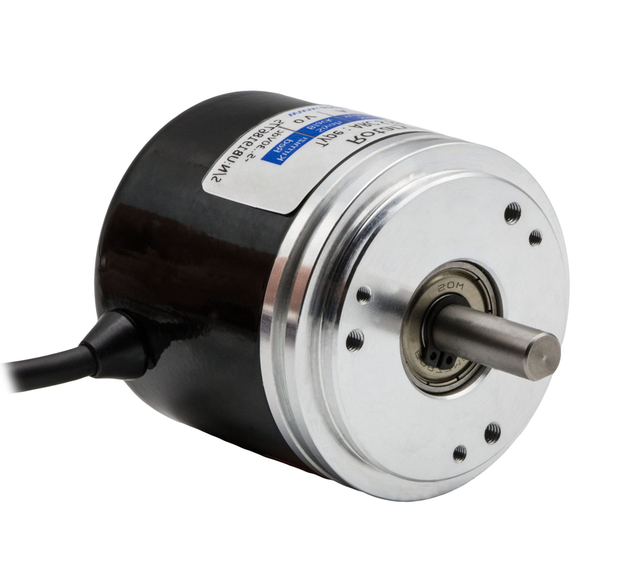

Абсолютні енкодери
Принцип: Має диск з кодовою доріжкою. Видає точний цифровий код (наприклад, 12-біт = 4096 точок) для кожного положення.
Переваги:
- Стійкість до шумів (цифра).
- Висока точність і повторюваність.
- Збереження позиції при вимкненні.
Недоліки:
- Вища вартість.
- Потребує контролера з цифровим входом.
Порівняльна таблиця
| Характеристика | Аналоговий датчик | Абсолютний енкодер |
|---|---|---|
| Принцип роботи | Аналоговий сигнал пропорційний куту | Цифровий код положення |
| Тип виходу | 0–10 В, 4–20 мА | SSI, BiSS, CANopen, Паралельний |
| Шуми та перешкоди | Висока чутливість | Стійкий до шумів |
| Точність | Залежить від АЦП, можливий дрейф | Висока та стабільна (до 18 біт) |
| Пам'ять позиції | Сигнал наростає поступово | Абсолютний код доступний одразу |
| Вартість | Нижча ($) | Вища ($$$) |
Що обрати?
✅ Обирайте аналоговий датчик, якщо потрібне просте рішення для загальнопромислових задач (заслінки, клапани, крани) і бюджет обмежений.
✅ Обирайте абсолютний енкодер, якщо критична максимальна точність, швидкість і стабільність (верстати ЧПУ, робототехніка).
Ми допоможемо вибрати рішення, яке забезпечить ефективність вашого обладнання.
