Реле тиску ELT

       Реле тиску ELT

Реле тиску перетворює збільшення або зменшення тиску від 0,8 бар до 50 бар у вихідний сигнал залежно від заданого значення. Струмопровідні контакти леговані сріблом і позолочені, мають високу міцність і комутаційні характеристики. У контактній системі використовується двоконтактний однополюсний вимикач.





                   Особливості серії
  • В качестве диафрагмы используются бронзовые и металлические сильфоны.
  • Конструкцию контактов SPDT.
  • Доступны варианты давления от 0,8 до 50 бар.
  • Размеры присоединительной резьбы G ¼; S ¼; S 7/16
  • Настройки верхнего и нижнего давления можно легко отрегулировать с помощью шкалы манометра.


                  Область застосування
  • Компресори, бустерні групи та системи пожежогасіння.
  • Резервуари, парові казани.
  • Автоклави, мастильні вузли та вентиляційні установки
  • Промислові праски
  • Гідравлічні системи
  • Автоматизація




ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип

Діапазон налаштування

Bar

Диф. тиск

Bar

Макс. тиск

Bar

Приєднання
ELT-35 0.8–8 0.6 -3 13

        G ¼            S ¼         S 7/16

     [¼" GAS]    [¼" SEA]    [7/16" SAE]

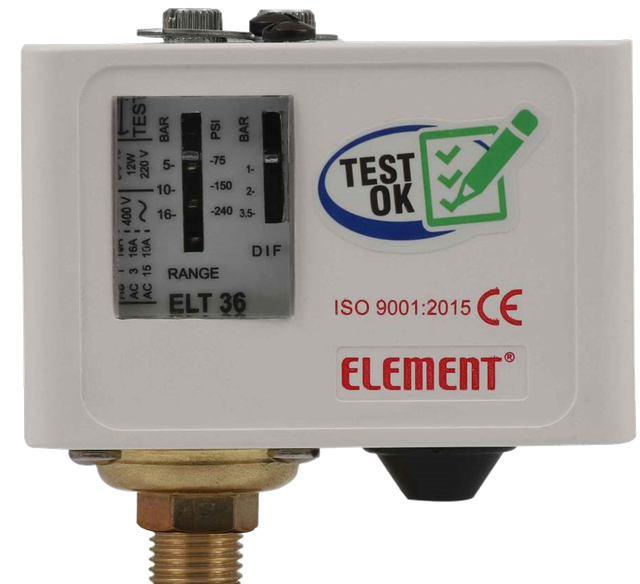

ELT-36 5 –16 1 –3.5 21
ELT-37 5 –28 3 –10 33

      G ¼              S ¼

[¼" GAS]      [¼" SEA]

ELT-38 5–50 3 –15 55
Макс. температура рідини

150 ⁰C

Макс. тем. навкол. серед.

-35⁰C  -  60 ⁰C

Струмопровідні контакти Срібло
Класс захисту IP 40



ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение 125 VAC 250 VAC 24 VDC
Номінальний струм 20 A 16 A 8 A

Результати тестових

випробувань (цикли)

Електричні  400.000
Механічні  1.000.000



ГАБАРИТ
