ULT30 | Ультразвукові датчики рівня

Опис
Ультразвукові датчики серії ULT, призначені для безконтактного вимірювання рівня рідких та твердих матеріалів в резервуарах та баках. Ці датчики відрізняються компактним дизайном і високою точністю вимірювань, що робить їх зручними для установки і експлуатації. Proin tempus.

Сфери застосування

Датчики серії ULT30 використовуються в різних галузях, включаючи:

  • Вимірювання рівня рідин і твердих матеріалів у резервуарах
  • Управління насосами в баках і складах
  • Визначення завантаженості товарних складів
  • Водопідготовка та очисні споруди
  • Піщева промисловість
  • Хімічна промисловість

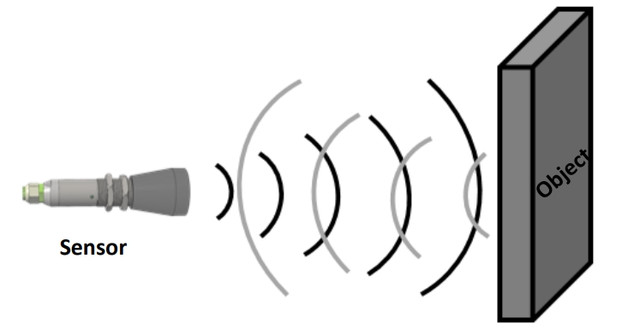

Принцип роботи
Ультразвукові датчики ULT30 працюють на основі випромінювання та виявлення високочастотних ультразвукових хвиль за допомогою п'єзоелектричного перетворювача. Відбиті звукові хвилі, що повертаються від поверхні матеріалу, реєструються перетворювачем, а відстань до об'єкта визначається на основі часу проходження сигналу. Виміряне значення передається у вигляді аналогового сигналу (0...10 В, 0...20 мА, 4...20 мА) або сигналу CANopen.




Особливості серії
  • Компактний та економічний дизайн
  • Високоточні безконтактні вимірювання
  • Захист класу IP67
  • Легкий монтаж
  • Аналогові виходи (0...10 В, 0...20 мА, 4...20 мА)
  • Підтримка інтерфейсів RS-232, RS-485, CANopen
  • Точність вимірювань ±0.2% від повної шкали
  • Температурна компенсація
  • Висока стійкість до хімічних речовин у певних моделях



Файли для завантаження серії ULT30
Модель Опис файлу Мова
ELF

Таблиця

EN
ELF Тех Опис RU
ELF Тех Опис EN

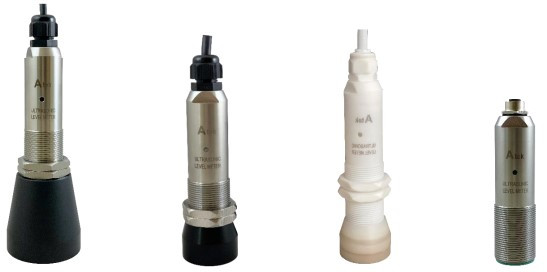

Різновиди
ULT30-40:
Максимальна робоча дистанція 6000 мм, частота 40 кГц, вихідний кут 30°, корпус з нержавіючої сталі 316L або Delrin

ULT30-75
Максимальна робоча дистанція 4000 мм, частота 75 кГц, вихідний кут 12°, корпус з нержавіючої сталі 316L або Delrin, кислотостійкий варіант.

ULT30-75A
Максимальна робоча дистанція 4000 мм, частота 75 кГц, вихідний кут 12°, корпус з тефлону, стійкий до сильних кислот.
Технічні характеристики серії ULT30

Точність ±%0.2 FS
Напруга живлення 16...30 VDC
Споживана потужність 2,4 Ват макс.
Споживання струму

100 mA макс. @24 VDC / 150 mA макс. @16 VDC

Частота вибірки 4 Hz
Мінімальна роздільна здатність 1 мм
Релейні виходи (опц.)

2 x PNP Open Collector

Аналогові виходи (опц.)

0-20 mA, 4-20 mA, 0-10 V, 0.5-4.5 V, 0-5 V
20-0 mA, 20-4 mA, 10-0 V, 4.5-0.5 V, 5-0 V

Послідовний зв'язок (опц.)

RS-232, RS-485, CANopen

Навантаження аналогового виходу 500 Ω
Роздільна здатність аналогового виходу

16 Bit (краще ніж 1 mm)

Захист від зворотного підключення Так
Температурна компенсація Так
Контролер Так
Електричне підключення

M12 / 8 pin штекер або M12 / 5 pin гніздо (стандарт)
8 x 0,14 mm2

екран. кабель або 5 x 0,14 mm2

екран. кабель (опц.)

Довжина кабелю Стандарт

1 м, на вибір інші довжини

Робоча температура -40 °C ... 75 °C
Температура зберігання -40 °C ... 85 °C
Клас захисту IP67
Вага ~400 г.
Аналоги

Ультразвукові датчики рівня ULT30 є аналогом для таких моделей:

  • Vega - VEGASON 61, VEGASON 62, VEGASON S62
  • Nivelco - EchoTREK, EasyTREK Pro, EchoTREK
  • IFM
  • Micro detector
  • Datasensing
