PTL | Гідротатичні датчики рівня | ATEK


PTL

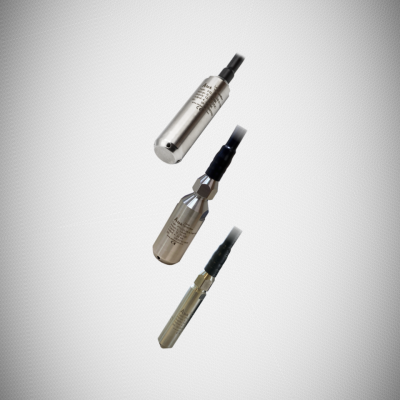

Гідростатичні датчик рівня (перетворювач)




Опис серії PTL

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in vivamus eleifend nisl efficitur massa pellentesque porta. Integer in purus at arcu iaculis lacinia at sit amet tortor. Nam a mollis nibh. In ornare congue ipsum, nec semper dui iaculis sed. Proin consequat lorem sem, ac tempor mi sollicitudin nec. Nam congue, felis at mattis lobortis, lorem ipsum porttitor ligula, id consectetur arcu tortor non nulla. Praesent ac orci diam. Suspendisse eu nisi quis nulla volutpat tincidunt.

Сфери застосування
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in vivamus.



Особливості серії

Lorem ipsum dolor sit amet
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore.

Lorem ipsum dolor sit amet
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore.

Lorem ipsum dolor sit amet
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore.



Файли для завантаження серії PTL

Модель Опис файлу Мова

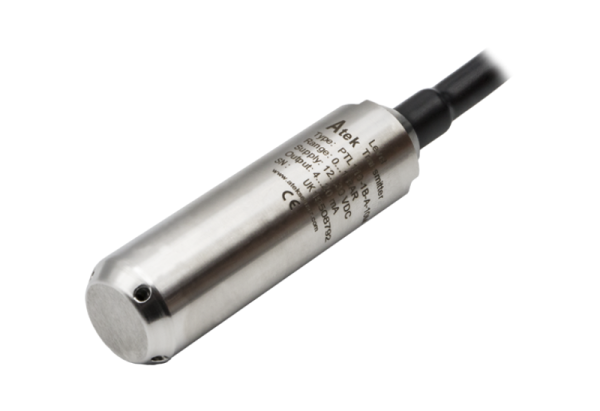

PTL110 Тех Опис EN
PTL110 Тех Опис RU
PTL120 Тех Опис EN
PTL120 Тех Опис RU

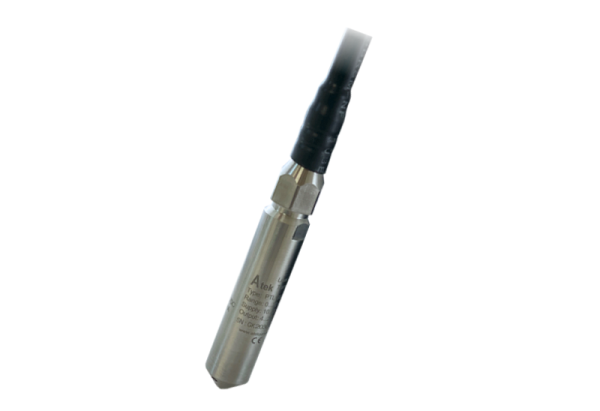

PTL190 Тех Опис EN
PTL190 Тех Опис RU
PTL EU Декларація

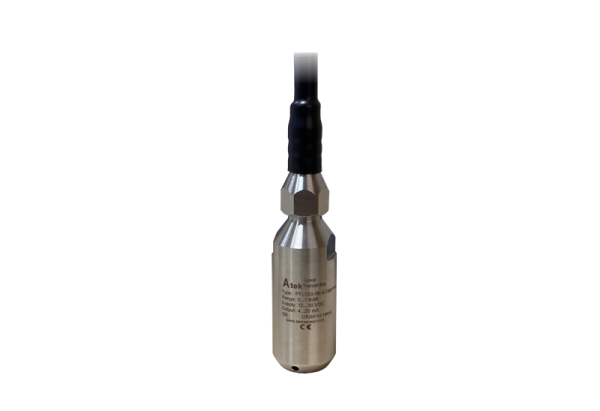

Основні різновиди серії PTL

Картинки і текст
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in Fusce hendrerit vehicula justo, sed tincidunt nisl molestie vitae. Donec finibus sapien gravida consectetur porta. Pellentesque sit amet ante vitae augue facilisis tincidunt venenatis et purus. Proin tempus.
Картинки і текст
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in Fusce hendrerit vehicula justo, sed tincidunt nisl molestie vitae. Donec finibus sapien gravida consectetur porta. Pellentesque sit amet ante vitae augue facilisis tincidunt venenatis et purus. Proin tempus.



Картинки і текст
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in Fusce hendrerit vehicula justo, sed tincidunt nisl molestie vitae. Donec finibus sapien gravida consectetur porta. Pellentesque sit amet ante vitae augue facilisis tincidunt venenatis et purus. Proin tempus.

Технічні характеристики серії PTL


Діапазон виміру Можна вибрати різні моделі від 100 мбар до 25 бар.
Принцип виміру П'єзорезистивний

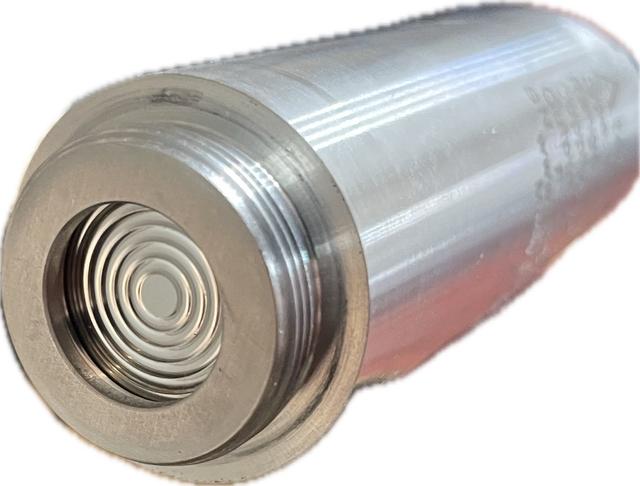

Мембрана 1.4404 (AISI 316L)
Ущільн. кільце NBR або Viton (FKM) опція
Макс. тиск перевантаження %200 FS
Точність %0,3 FS
Вихідний сигнал

4…20 mA (2 wire)

0…10 VDC (3 wire)

0.5-4.5 VDC

Живлення

8…32 VDC (для 4...20mA)

12…30 VDC (для 0...10VDC),

5VDC (для 0.5-4.5 VDC)  опція

Електричне підключення

Кабель 3 x 0,22 мм2 (Зовнішній діаметр кабелю: 7,5 ±0,2 мм)

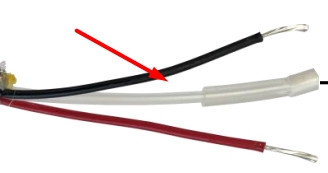

Діаметр дренажної труби: 2 мм
*Довжина кабелю відповідно до значення рівня

Робоча температура -20°C ... +70°C
Температура зберігання -20°C ... +70°C
Клас захисту IP68
Матеріал корпусу

1.4404 (AISI 316L)

1.4462 (dublex) опція

Матеріал кабеля

PE (поліетилен)

PTFE (політетрафторетилен) опція

Вага ~350 гр. не враховуючи кабеля
EMC захист

EN/IEC 61000-6-3

EN/IEC 61000-6-2

Гідростатичні датчики рвня серії PTL є аналогами :

Wilo Niveausensor

BD Sensors LMP

PCE-SLS

ETRANS-L01

WIKA LS-10, LF-1, IL-10, LH-10

SIEMENS SITRANS LH300

NIVELCO NIVOPRESS N

IFM PS

Owen Овен aqteck ПД100-Г-167

Погружні гідростатичні датчики рівня, такі як АТЕК PTL, мають низку особливостей і переваг, що роблять їх надійними та ефективними для вимірювання рівня рідин у різних промислових і комунальних сферах. Ось ключові моменти:

1. Простота установки та експлуатації:

  • Гідростатичні датчики рівня ATEK PTL має простий і зручний монтаж. Для початку роботи його достатньо занурити в резервуар або колодязь, що значно скорочує час на встановлення та налаштування.
  • Датчик може легко занурюватися на великі глибини, що дозволяє його використовувати в резервуарах з великим об'ємом рідини, водосховищах чи свердловинах.

2. Висока точність вимірювань:

  • Гідростатичні датчики рівня ATEK PTL забезпечує точні вимірювання рівня рідини завдяки використанню гідростатичного принципу. Тиск, який створюється стовпом рідини над датчиком, дає можливість точно визначити рівень рідини навіть при значних глибинах.
  • Вбудована компенсація атмосферного тиску забезпечує стабільність та точність даних в умовах зовнішніх змін тиску.

3. Міцність та довговічність конструкції:

  • Конструкція датчиків АТЕК PTL виготовлена з матеріалів, стійких до корозії та агресивних середовищ (нержавіюча сталь, титанові сплави). Це робить датчик ідеальним для використання в агресивних середовищах, таких як стічні води, морська вода, хімічні рідини або нафтопродукти.
  • Датчик захищений від механічних пошкоджень та забруднення, що продовжує термін його служби та зменшує частоту технічного обслуговування.

4. Універсальність застосування:

  • Гідростатичні датчики рівня ATEK PT підходить для вимірювання рівня рідини в різноманітних середовищах, включаючи чисту воду, технічні рідини, хімічні суміші та стічні води. Завдяки цьому датчик широко використовується в системах водопостачання, каналізації, нафтогазовій промисловості та інших галузях.
  • Здатність працювати в широкому діапазоні температур і глибин дає можливість використовувати датчик у складних умовах експлуатації, таких як холодні кліматичні зони або високотемпературні середовища.

5. Автоматизація та зручність інтеграції:

  • АТЕК PTL обладнаний інтерфейсами для підключення до систем автоматизації (4-20 мА, 0-10В). Це дозволяє легко інтегрувати датчик у сучасні системи моніторингу та контролю рівня рідини.
  • Система підтримки в реальному часі дозволяє швидко отримувати дані про рівень рідини, що є важливим для безперервного моніторингу і запобігання аварійних ситуацій.

6. Низькі витрати на обслуговування:

  • Завдяки міцній конструкції та стійкості до зовнішніх впливів, гідростатичні датчики АТЕК PTL вимагають мінімального технічного обслуговування. Це знижує витрати на експлуатацію та ремонт, а також скорочує простої в роботі обладнання.
  • Висока надійність датчика дозволяє використовувати його протягом тривалого часу без необхідності частих замін або регулювань.

7. Безпека і надійність в складних умовах:

  • АТЕК PTL забезпечує стабільну роботу навіть у середовищах з високим вмістом забруднень або наявністю хімічно агресивних речовин. Завдяки своїй міцності він може функціонувати в небезпечних або складних умовах, зберігаючи точність вимірювань.
  • Датчики розроблені з урахуванням високих стандартів безпеки, що робить їх придатними для використання в небезпечних виробничих середовищах (наприклад, у хімічних заводах або нафтопереробних комплексах).

Отже, погружний гідростатичний датчик рівня АТЕК PTL — це надійне рішення для точного та безперебійного вимірювання рівня рідини в різних умовах, від промислових підприємств до комунальних систем водопостачання. Його простота використання, універсальність та висока точність роблять його ідеальним вибором для сучасних систем контролю рівня рідини.
