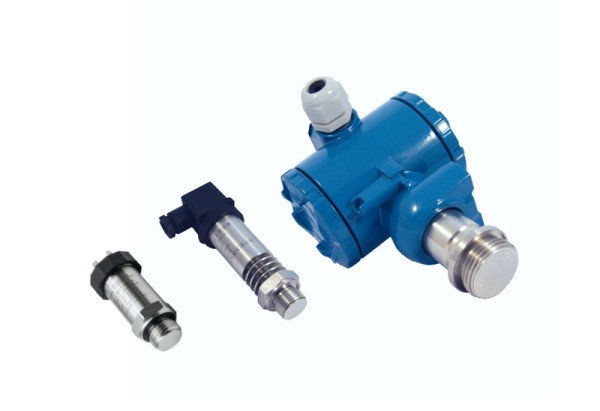

Датчики тиску серії BT214 з відкритою мембраною

Датчик тиску з відкритою мембраною серії BT214 призначений для точного вимірювання тиску в умовах високих температур і відповідає вимогам санітарно-гігієнічних стандартів. Завдяки спеціальній конструкції зі зварною промивною діафрагмою, він ідеально підходить для харчової, фармацевтичної, хімічної промисловості та інших чистих виробничих середовищ.
BT10-214 Перетворювач тиску санітарного змиву використовує промивну діафрагму для безпосереднього прийому сигналу тиску, застосовує дифузійно-кремнієвий датчик тиску як чутливий елемент та використовує стандартний силікон або оливкову олію як середовище передачі тиску. Компактна конструкція, стійкість до корозії та вібрацій, широкий температурний діапазон компенсації; на вимірювальному боці застосовується нержавіюча сталь 316L і спеціально зварена промивна ізолювальна діафрагма.
- Фронтальна мембрана з нержавіючої сталі 316L
- Гігієнічний, стійкий до забруднення
- Опції аналогового виходу
- EMC і захист від зворотної полярності
- Широкий діапазон тиску
- Надійне ущільнення, довготривала стабільна робота
- З ребрами охолодження для ефективної роботи з високотемпературними середовищами
- Застосування у середовищах з ризиком забруднення, високими санітарними вимогами та потребою в зручному очищенні, таких як фармацевтика та охорона здоров’я, харчова промисловість, виробництво алкогольних напоїв, молочна промисловість та виробництво напоїв
- Обладнання для нанесення хімічних покриттів у сфері захисту довкілля (поліуретанові системи), системи контролю фарбування
Він ефективно вирішує проблеми забруднення, закупорювання, очищення та санітарії. Також широко застосовується в санітарних галузях та в умовах, де середовище схильне до налипання та утворення відкладень.
Модель | Опис файлу | Мова | |
BT214 | Технічний опис | EN | ![]() |
BT214 | Технічний опис | UA | ![]() |
BT | Декларація | EN | ![]() |

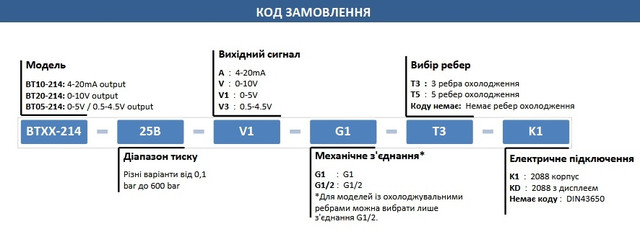

Діапазон тиску |
-1bar…0~0.1bar…600bar |
Референсний тиск |
Манометричний тиск, Абсолютний тиск, Герметичний манометричний тиск |
Живлення та вихідний сигнал |
BT10-214: 4~20 мА (12~30 В постійного струму) |
Точність | 0.5%FS |
Гістерезис та повторюваність |
0.1%FS |
Температурне зміщення |
±1.5%FS (-20°C~85°C) |
Час відгуку |
≤1ms (up to 90%FS) |
Термін служби |
≥10×10^6 цикли тиску |
Робоча температура |
-20°C ... +85°C |
Температура середовища |
-40~85°C (без ребер охолодження) -40~150°C (з 3 ребрами. охолодження), -40°C~250°C (з 5 ребрами охолодження) |
Температура зберігання |
-40°C ... +85°C |
Опір ізоляції |
≥100MΩ/250VDC |
Вібраційні характеристики |
Синусоїдальна крива:20gr, 25Hz ~ 2kHz; IEC 60068-2-6 Випадково: 7.5gr, 5Hz ~ 1kHz; IEC 60068-2-64 |
Захист |
IP65 |
Сумісність із середовищем |
Всі види середовищ, сумісні з 316L |
- В наявностівід 15 444 ₴BT20-214--1…0Bar-V-G1
- В наявностівід 9 860 ₴BT10-214--1...4Bar-A-G1/2
- В наявностівід 9 860 ₴BT10-214--100...100 mBAR-
- В наявностівід 8 672 ₴BT10-214-16Bar-A-G1/2-T3
- В наявностівід 8 672 ₴BT10-214-6Bar-A-G1/2-T3
- В наявностівід 8 672 ₴BT10-214-10Bar-A-G1/2
- В наявностівід 8 672 ₴BT20-214-10Bar-V-G1/2
- В наявностівід 8 672 ₴BT20-214-100Bar-V-G1/2
- В наявностівід 8 672 ₴BT10-214-100mBar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-16Bar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-160Bar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-2,5Bar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-200mBar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-400Bar-V-G1/2
- В наявностівід 8 672 ₴BT10-214-400Bar-A-G1/2
- В наявностівід 8 672 ₴BT20-214-400Bar-V-G1/2
- В наявностівід 8 672 ₴BT10-214-400mBar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-500mBar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-500mBar-A-G1/2-T
- В наявностівід 8 672 ₴BT10-214-600mBar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-1Bar-A-G1/2
- В наявностівід 8 672 ₴BT10-214-2Bar-A-G1/2
- В наявностівід 14 256 ₴BT10-214-250mBar-A-G1
Код роз'єму DIN43650 | |
Розміри (mm) | |
![]() |
|
Клас захисту | IP65 |

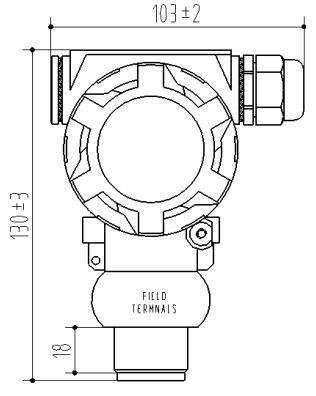

Код роз'єму 2088 housing | |
Розміри (mm) | |
![]() |
|
Клас захисту | IP65 |

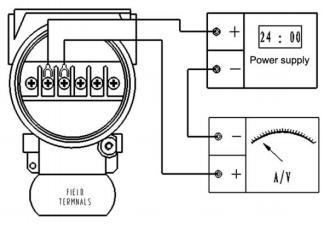

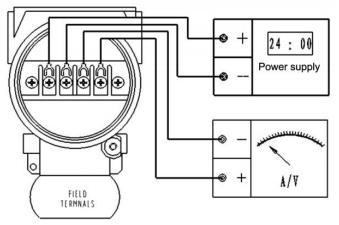

Підключення (вихід струму) |
Pin 1: Живлення Pin 2: Вихід струму |
![]() |
Підключення (вихід напруги) |
Pin 1: Живлення Pin 2: GND Pin 3: Вихід напруги |
![]() |

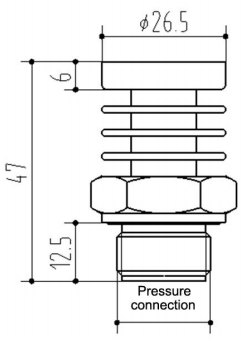

Код | T3: 3 ребра охолодження |
Розміри (mm) | ![]() |
Опціональна різьба | M20×1.5-6g, G1/2, M30×1.5 |
Код | T5: 5 ребер охолодження |
Розміри (mm) | ![]() |
Опціональна різьба | M20×1.5-6g, G1/2 |
Код різьби G1 | |
Розміри (mm) | |
![]() |
Код різьби G1/2 | |
Розміри (mm) | |
![]() |
Опорний тиск | Діапазон тиску | Перевищення тиску | Розривний тиск |
G | 0~0,1 Bar | %300FS | %500FS |
G | 0~0,2 Bar | %300FS | %500FS |
G | 0~0,35 Bar | %300FS | %500FS |
G | 0~0,7 Bar | %300FS | %500FS |
G, A | 0~1 Bar | %200FS | %300FS |
G | 0~1,6 Bar | %200FS | %300FS |
G | 0~2,5 Bar | %200FS | %300FS |
G | 0~4 Bar | %200FS | %300FS |
G | 0~6 Bar | %200FS | %300FS |
G | 0~10 Bar | %200FS | %300FS |
G, S | 0~16 Bar | %200FS | %300FS |
G, S | 0~25 Bar | %200FS | %300FS |
S | 0~60 Bar | %150FS | %300FS |
S | 0~100 Bar | %150FS | %300FS |
S | 0~250 Bar | %120FS | %200FS |
S | 0~400 Bar | %120FS | %200FS |
G | 0~600 Bar | %150FS | %200FS |
