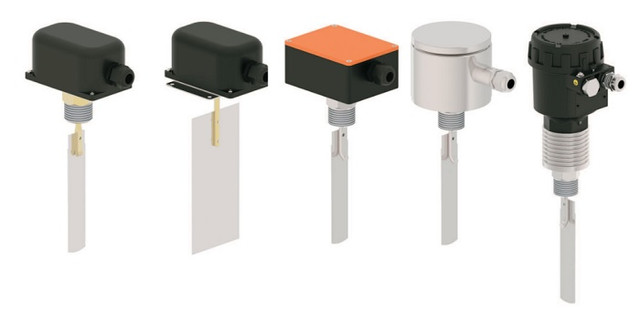

Механічні лопаткові сигналізатори протоку EFS 3X / 4X / 61
Механічні лопаткові сигналізатори протоку EFS 3X / 4X / 61
Реле потоку EFS використовуються для контролю наявності або відсутності потоку рідини в трубопроводах. Під час руху рідини лопать реле реагує на зміну потоку, активуючи вбудований мікровимикач (NO/NC), що дозволяє вчасно подати сигнал на керуюче обладнання або зупинити роботу системи у разі припинення потоку. Це забезпечує ефективний захист насосів, теплообмінників, котлів та іншого електротехнічного обладнання.
Реле підходять для роботи з усіма типами неагресивних рідин, включаючи воду, масло та інші технічні рідини. Завдяки механічному принципу дії вони не потребують живлення і вирізняються високою надійністю в умовах тривалого використання.

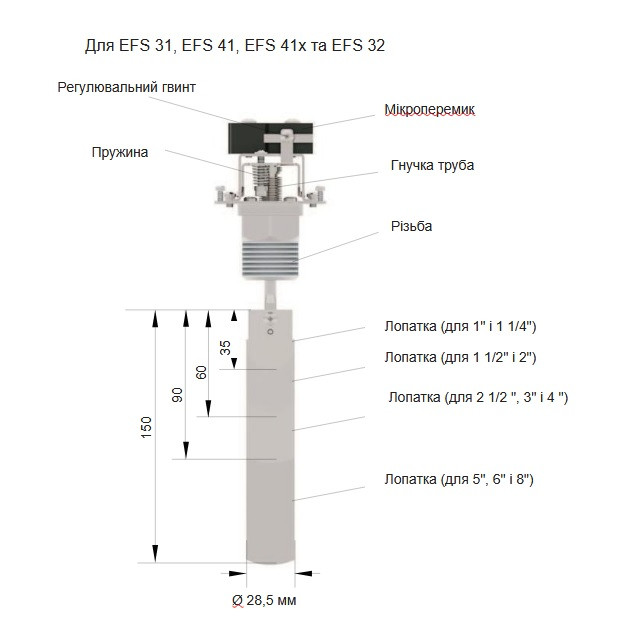

Поріг спрацювання реле можна регулювати за допомогою гвинтового механізму. Кожен виріб проходить попереднє заводське налаштування, однак користувач може адаптувати його параметри під конкретні умови експлуатації. Конструкція корпусу забезпечує легкий монтаж на трубопроводи різного діаметра.
| Модель | Опис файлу | Мова | |
|---|---|---|---|
| EFS-31-32-41-41x | Тех Опис | EN |  |
| EFS-31-32-41-41x | Тех Опис | UA | |
| EFS-31-32-41-41x | Тех Опис | RU | |
| EFS | EU Декларація | EN |  |
|
EFS 31 Рідина |
EFS 32 Повітря |
|
| Робоча температура | (-) 20 oC / (+) 90 oC | (-) 20 oC / (+) 85 oC |
| Робочий тиск | Максимум. 10 бар | Максимум. 5 бар |
| Матеріал лопатей | 304 Нержавіюча сталь | 304 Нержавіюча сталь |
| Кронштейн вимикача | Сталь з покриттям | Сталь з покриттям |
| Матеріал з'єднання |
Латунь (MS56) |
Хромована сталь |
| Матеріал лопаткового стержня |
Латунь (MS56) |
Латунь (MS56) |
| Матеріал корпусу | Поліпропілен | Поліпропілен |
| Матеріал сильфона | Бронза | Бронза |
| Матеріал ущільнення | NBR | - |
| Електричне підключення | PG 13,5 | PG 13,5 |
| Клас захисту | IP 65 | IP 65 |
| Підключення | 1 ''Зовнішня різьба NPT | Отвір Фланець |
| Діаметр труби | від 1 до 8 | Канали площею понад 300 см² |
| Контакти | 15 A 250 VAC, NO / NC | 15 A 250 VAC, NO / NC |
| Розмір коробки | 90 x 150 x 200 мм | 110 мм x 150 мм x 200 мм |
ВСТАНОВЛЕННЯ
- Зверніть увагу на правильне встановлення, напрямок вказано на корпусі вимикача.
- Встановлюється на зворотній трубі.
- Вимикач повинен бути встановлений далеко від колін, кутів, насосів.
|
EFS 41 Рідина |
EFS 41x Рідина |
|
| Робоча температура | (-) 40 oC / (+) 200 oC | (-) 40 oC / (+) 200 oC |
| Робочий тиск | Максимум. 20 бар | Максимум. 20 бар |
| Матеріал лопатей | 304 Нержавіюча сталь | 304 Нержавіюча сталь |
| Кронштейн вимикача | Сталь з покриттям | Сталь з покриттям |
| Матеріал з'єднання |
304 Нержавіюча сталь |
304 Нержавіюча сталь |
| Матеріал лопаткового стержня |
304 Нержавіюча сталь |
304 Нержавіюча сталь |
| Матеріал корпусу | Алюміній | 304 Нержавіюча сталь |
| Матеріал сильфона | Нержавіюча сталь 316 | Нержавіюча сталь 316 |
| Електричне підключення | PG 13,5 | 1/2" NPT метал |
| Клас захисту | IP 65 | IP 65 |
| Підключення | 1 ''NPT Male | 1 ''NPT Male |
| Діаметр труби | від 1 до 8 | від 1 до 8 |
| Контакти | 15 A 250 VAC, NO / NC | 15 A 250 VAC, NO / NC |
| Розмір коробки | 90 x 150 x 200 мм | 110 мм x 150 мм x 200 мм |
|
EFS 61 Рідина |
|
| Робоча температура | (-) 40 °C / (+) 300 °C |
| Робочий тиск | Максимум. 20 бар |
| Матеріал лопатей | 304 Нержавіюча сталь |
| Кронштейн вимикача | 304 Нержавіюча сталь |
| Матеріал з'єднання |
304 Нержавіюча сталь |
| Матеріал лопаткового стержня |
304 Нержавіюча сталь |
| Матеріал корпусу | Алюміній |
| Матеріал сильфона | Нержавіюча сталь 316 |
| Електричне підключення | M 20 x 1,5 мм² |
| Клас захисту | IP 66 |
| Підключення | 1 ''NPT Male |
| Діаметр труби | від 1 до 8 |
| Контакти | 15 A 250 VAC, NO / NC |
| Розмір коробки | 90 x 150 x 200 мм |
|
Діаметр (дюйм) |
ДОВЖИНА ПАЛЛЕТУ (мм) |
Q max (м3/год) |
MIN регулюв. (м3/год) Перехідна дія |
MIN регулюв. (м3/год) Поверення перемикача |
MAX регулюв. (м3/год) Перехідна дія |
MAX регулюв. (м3/год) Поверення перемикача |
|
1 |
35 |
3.6 |
0.8 |
0.5 |
1.9 |
1.6 |
|
1 1/4 |
35 |
6 |
1.2 |
0.6 |
2.7 |
2.2 |
|
1 1/2 |
60 |
9 |
1.8 |
1.0 |
3.8 |
3.4 |
|
2 |
60 |
15 |
3.0 |
2.3 |
6.4 |
5.5 |
|
2 1/2 |
90 |
24 |
4.2 |
3.8 |
7.5 |
6.5 |
|
3 |
90 |
42 |
6.2 |
4.4 |
11.8 |
10.0 |
|
4 |
90 |
60 |
14.0 |
11.5 |
28 |
27.1 |
|
5 |
150 |
94 |
27 |
22 |
55 |
53 |
|
6 |
150 |
120 |
40 |
35 |
84 |
80 |
|
8 |
150 |
240 |
80 |
70 |
170 |
160 |
Можна використовувати гарячу та холодну воду.
Підходять для гарячих і холодних рідин.
Герметична конструкція.
