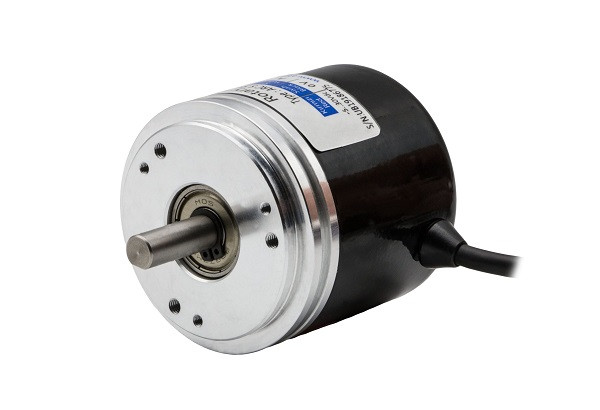

Абсолютні поворотні енкодери серії ARS S 58 працюють за магнітним принципом вимірювання та забезпечують максимально точне визначення положення. Оснащені інтерфейсом SSI, вони відзначаються високою надійністю, стабільністю та чутливістю. Завдяки 12-бітній роздільній здатності (4096 позицій на 360°) енкодери гарантують точне відтворення кутового положення у промислових умовах.
Модельний ряд включає різні варіанти діаметра валу, можливість вибору довжини кабелю або типу роз’єму, що дозволяє підібрати оптимальне рішення для конкретного завдання.
Особливості
-
Абсолютне вимірювання за магнітним принципом
-
Діаметр корпусу: 58 мм
-
Варіанти діаметра валу: 6 мм, 8 мм, 10 мм, 12 мм або 14 мм
-
Кутова роздільна здатність: 12 bit
-
Робоча швидкість: до 3000 об/хв
-
Інтерфейс: SSI
-
Висока чутливість
-
Клас захисту: IP54
-
Вітроенергетика та електростанції
-
Морські та комунальні транспортні засоби
-
Преси, обладнання для деревообробки та обробки каменю
-
Будівельна техніка
-
Крани та підйомні системи
-
Офшорні застосування
-
Комерційні сонячні електростанції
-
Заправні станції
-
Харчова промисловість та виробництво напоїв
-
Нафтогазова галузь (обробка труб, крани)
| Діапазон вимірювання | 0° … 360 |
| Макс. робоча швидкість | 3000 об/хв |
| Тип вимірювання | Магнітний |
| Вихідний сигнал (протокол) |
SSI 13 біт (12 біт даних + 1 стоп-біт) |
| Кодування | Грея |
| Швидкість оновлення даних | 500 Гц (2 мс) |
| Формат кадру | MSB First - [12-бітне положення] + [1 стоп-біт] - LSB |
| Макс. довжина кабелю |
13 м при 2 МГц, 44 м при 1 МГц, 85 м при 600 кГц, 300 м при 200 кГц, 750 м при 80 кГц Рекомендується використовувати кручені пари кабелів, що відповідають стандарту RS422. |
| Роздільна здатність | 12 біт |
| Точність | ≤ ± 0,25 |
| Напруга живлення | 5 - 24 В постійного струму |
| Захист від перенапруги | 26 В |
| Споживання струму | <60 мА (24 В постійного струму) |
| Час ініціалізації | <250 мс (після увімкнення живлення) |
| Омічне навантаження на виходах | 120 Ом |
| Фізичний інтерфейс | RS-422 |
| Максимальна тактова частота | 2 МГц |
| Час монофлопа (tm) | 20 мкс |
| Робоча температура | -40...+85 °C |
| Температура зберігання | -40...+85 °C |
| Клас захисту IP | IP54 |
| Вага | ~180 г |
| Матеріал |
Корпус: алюміній Вал: нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу |
Мова |
|
| ARS S 58 SSI | Технічний опис | EN |  |
| ARS S 58 SSI | Технічний опис | UA | |
| ARS S 58 SSI | Технічний опис | RU | |
| ARS S 58 SSI | CAD / STEP (ZIP) | |
Висока точність, стійкість до навантажень та універсальність роблять ARS S 58 SSI ідеальним вибором для інженерних рішень будь-якої складності.
Доступні з різними варіантами валів і кабелів.

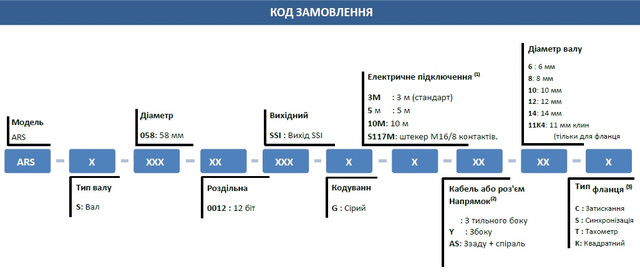

(1) Довжину кабелю можна вибрати за бажанням, за умови, що вона становить мінімум 1,5 метра. За бажанням можна замовити різні моделі розеток.
(2) Роз'єм M16 може бути з боку або ззаду.
Вихід кабелю можна вибрати ззаду, збоку або ззаду + спіраль.
(3) У моделі з фланцем тахометра можна вибрати стандартний вал 6, 8, 10, 12 або 14 мм або клиновий вал 11K4. В інших моделях з фланцем можна вибрати стандартні вали 6, 8, 10, 12 або 14 мм.
* Зверніться до нас, якщо вам потрібні нестандартні (спеціальні) вироби.
Додаткові продукти
K6C2 10M S21(F) Кабель Pur Flex 3x2x0,34 мм2 + роз'єм M16/8 (подовжувач з роз'ємом)
Асортимент ширший, ніж представлено онлайн. Ми допоможемо підібрати потрібну модель, звертайтесь.
В наявностівід 10 220 ₴58-0012-SSI-G-10M-A-6-С- Під замовленнявід 10 220 ₴58-0012-SSI-G-5M-A-6-S
- Під замовленнявід 10 220 ₴58-0012-SSI-G-S117M-A-6-С
- Під замовленнявід 10 220 ₴58-0012-SSI-G-3M-Y-6-С
- В наявностівід 10 220 ₴58-0012-SSI-G-5M-Y-6-K
- Під замовленнявід 10 220 ₴58-0012-SSI-G-10M-Y-6-С
- Абсолютний енкодер ARS-S-58, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, M16/8 male conn., боковийВ наявностівід 10 220 ₴58-0012-SSI-G-S117M-Y-6-K
- Абсолютний енкодер ARS-S-58, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, кабель 3м, задній+спиральПід замовленнявід 10 822 ₴58-0012-SSI-G-3M-AS-6-С
- Абсолютний енкодер ARS-S-58, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, кабель 5м, задній+спиральПід замовленнявід 10 822 ₴58-0012-SSI-G-5M-AS-6-С
- Під замовленнявід 10 822 ₴58-0012-SSI-G-10M-AS-6-S
- В наявностівід 10 822 ₴58-0012-SSI-G-S117M-AS-6K
- Під замовленнявід 10 220 ₴58-0012-SSI-G-3M-A-10-С
- Під замовленнявід 10 220 ₴58-0012-SSI-G-5M-A-10-С
- Під замовленнявід 10 220 ₴58-0012-SSI-G-10M-A-10-K
- Абсолютний енкодер ARS-S-58, виcтупаючий вал, 10mm, 12bit, SSI вихід, Gray, M16/8 male conn., заднійПід замовленнявід 10 220 ₴58-0012-SSI-G-S117M-A-10C
- Під замовленнявід 10 220 ₴58-0012-SSI-G-3M-Y-10-S
- Під замовленнявід 10 220 ₴58-0012-SSI-G-5M-Y-10-С
- Під замовленнявід 10 220 ₴58-0012-SSI-G-10M-Y-10-K
- Під замовленнявід 10 220 ₴58-0012-SSI-G-S117M-Y-10С
- Під замовленнявід 10 822 ₴58-0012-SSI-G-3M-AS-10-С
- Під замовленнявід 10 822 ₴58-0012-SSI-G-5M-AS-10-S
- Під замовленнявід 10 822 ₴58-0012-SSI-G-10M-AS-10-С
- Під замовленнявід 10 822 ₴58-0012-SSI-G-S117M-AS10K
- В наявностівід 10 220 ₴58-0012-SSI-G-3M-A-6-С

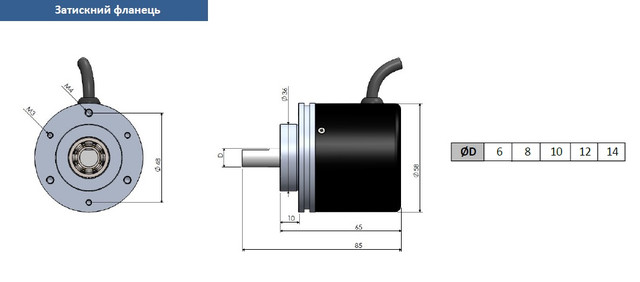

| Затискний фланець | |
 |
|

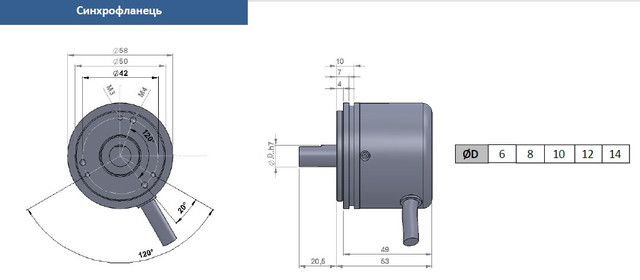

| Синхрофланець | |
 |
|
|

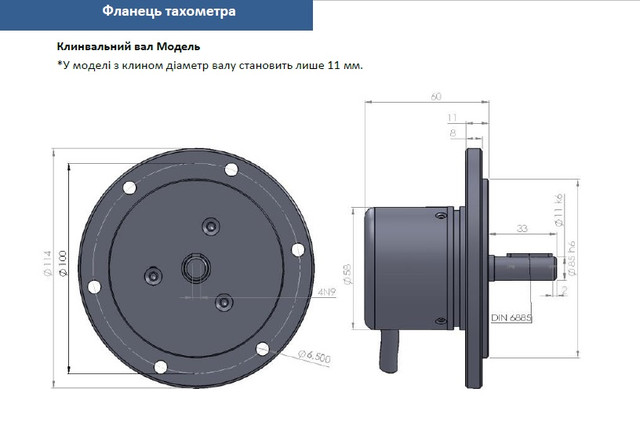

Фланець тахометра |
|
 |
|
|

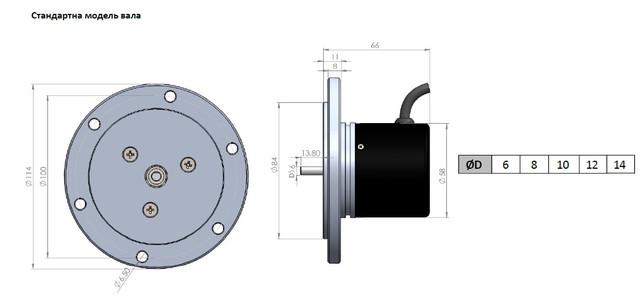

Стандартна модель вала |
|
 |
|
|

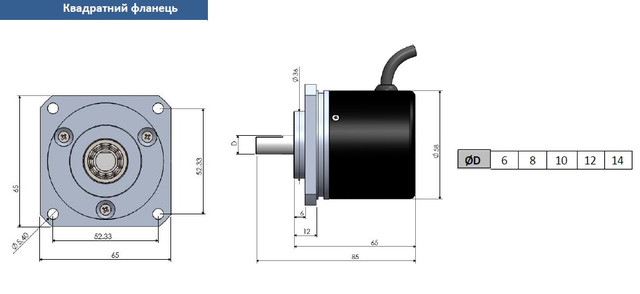

Квадратний фланець |
|
 |
 СИГНАЛ |
 КОЛІР КАБЕЛЮ
|
M16-8-КОНТАКТНИЙ MALE РОЗ'ЄМ КОНТАКТ № |
M16-8 PIN FEMALE КОНЕКТОР PIN NO |
|
+V
|
ЧЕРВОНИЙ
|
1 | 1 |
|
GND
|
ЧОРНИЙ
|
2 | 2 |
|
Дані +
|
ЖОВТИЙ
|
3 | 3 |
| Дані - | ЗЕЛЕНИЙ | 4 | 4 |
| Годинник + | БІЛИЙ | 5 | 5 |
| Годинник - | КОРИЧНЕВИЙ | 6 | 6 |
