ARS B 50 вихід SSI Абсолютні роторні енкодери | ATEK

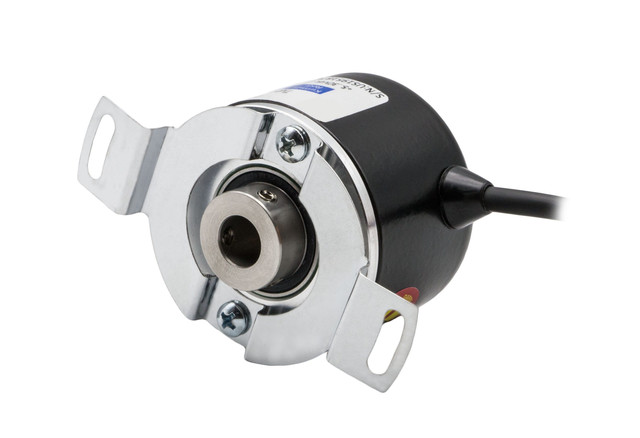

Поворотні енкодери серії ARS B 50 вимірюють за магнітним принципом, працюють абсолютно точно та мають інтерфейс SSI.
Вони забезпечують високу чутливість завдяки високій 12-бітній роздільній здатності при 4096 різних положеннях на 360°.
За бажанням можна замовити різні типи валів, довжину кабелю або модель роз'єму.
Особливості
-
Абсолютне вимірювання за магнітним принципом
-
Діаметр корпусу: 50 мм
-
Напівпорожнистий вал: 6 мм, 8 мм, 10 мм, 12 мм або 14 мм
-
12-бітна кутова роздільна здатність
-
Робоча швидкість: до 3000 об/хв
-
Інтерфейс: SSI
-
Висока чутливість
-
Клас захисту: IP54
-
Вітроенергетика / Електростанції
-
Транспортні засоби
-
Преси або обладнання для обробки деревини та каменю
-
Будівельна техніка
-
Крани
-
Сонячні електростанції
-
Заправні станції
-
Застосування в харчовій промисловості та виробництві напоїв
-
Нафта і газ (обробка труб, крани)
| Діапазон вимірювання | 0° … 360 |
| Макс. робоча швидкість | 3000 об/хв |
| Тип вимірювання | Магнітний |
| Вихідний сигнал (протокол) |
SSI 13 біт (12 біт даних + 1 стоп-біт) |
| Кодування | Грея |
| Швидкість оновлення даних | 500 Гц (2 мс) |

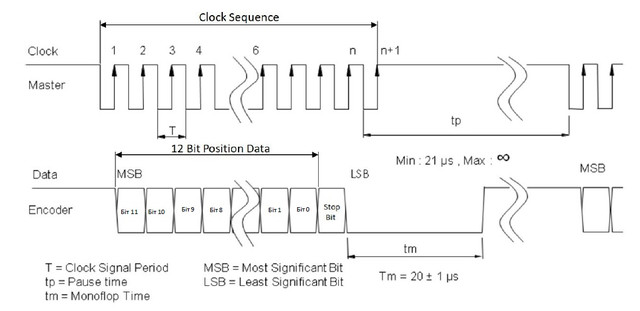

| Формат кадру | MSB First - [12-бітне положення] + [1 стоп-біт] - LSB |
| Макс. довжина кабелю |
13 м при 2 МГц, 44 м при 1 МГц, 85 м при 600 кГц, 300 м при 200 кГц, 750 м при 80 кГц Рекомендується використовувати кручені пари кабелів, що відповідають стандарту RS422. |
| Роздільна здатність | 12 біт |
| Точність | ≤ ± 0,25 |
| Напруга живлення | 5 - 24 В постійного струму |
| Захист від перенапруги | 26 В |
| Споживання струму | <60 мА (24 В постійного струму) |
| Час ініціалізації | <250 мс (після увімкнення живлення) |
| Омічне навантаження на виходах | 120 Ом |
| Фізичний інтерфейс | RS-422 |
| Максимальна тактова частота | 2 МГц |
| Час монофлопа (tm) | 20 мкс |
| Робоча температура | -40...+85 °C |
| Температура зберігання | -40...+85 °C |
| Клас захисту IP | IP54 |
| Вага | ~180 г |
| Матеріал |
Корпус: алюміній Вал: нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу |
Мова |
|
| ARS B 50 SSI | Технічний опис | EN |  |
| ARS B 50 SSI | Технічний опис | UA | |
| ARS B 50 SSI | Технічний опис | RU | |
| ARS B 50 SSI | CAD / STEP (ZIP) | |
Абсолютні енкодери ATEK ARS B 50 — це точність, надійність і стабільність у кожному оберті. Завдяки магнітному принципу вимірювання та інтерфейсу SSI, вони забезпечують безперервний контроль положення навіть у складних умовах експлуатації.
Обирайте ARS B 50 для сучасних систем автоматизації — там, де важлива точність, швидкість і довговічність.

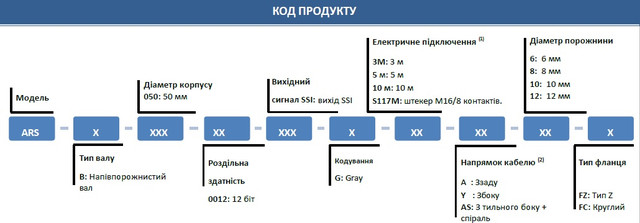

(1) Довжину кабелю можна вибрати за бажанням, за умови, що вона становить мінімум 1,5 метра. Роз'єм M16 може бути тільки ззаду. За бажанням можна замовити різні моделі роз'ємів.
(2) Напрямок кабелю можна вибрати ззаду або збоку
Ущільнювач PG7 використовується, коли кабель виходить ззаду, ущільнювач PG7 не використовується, коли кабель виходить ззаду.
* Зверніться до нас, якщо вам потрібні нестандартні (спеціальні) вироби.
Додаткові продукти
K6C2 10M S21(F) Кабель Pur Flex 3x2x0,34 мм2 + роз'єм M16/8 (подовжувач з роз'ємом)
Представлено лише частину асортименту — уточнюйте доступні моделі у менеджерів.
Під замовленнявід 10 040 ₴0012-SSI-G-5M-A-6-FC- Під замовленнявід 10 040 ₴0012-SSI-G-10M-A-6-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-S117M-A-6-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-3M-Y-6-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-5M-Y-6-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-10M-Y-6-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-S117M-Y-6-FC
- Під замовленнявід 10 641 ₴0012-SSI-G-3M-AS-6-FZ
- Під замовленнявід 10 641 ₴0012-SSI-G-5M-AS-6-FC
- Абсолютний енкодер ARS-B-50, внутрішній вал, 6mm, 12bit, SSI вихід, Gray, кабель 10м, задній+спиральПід замовленнявід 10 641 ₴0012-SSI-G-10M-AS-6-FZ
- Під замовленнявід 10 641 ₴0012-SSI-G-S117M-AS-6-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-3M-A-10-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-5M-A-10-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-10M-A-10-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-S117M-A-10-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-3M-Y-10-FZ
- Під замовленнявід 10 040 ₴0012-SSI-G-5M-Y-10-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-10M-Y-10-FZ
- Абсолютний енкодер ARS-B-50, внутрішній вал, 10mm, 12bit, SSI вихід, Gray, M16/8 male conn., боковийПід замовленнявід 10 040 ₴0012-SSI-G-S117M-Y-10-FC
- Абсолютний енкодер ARS-B-50, внутрішній вал, 10mm, 12bit, SSI вихід, Gray, кабель 3м, задній+спиральПід замовленнявід 10 641 ₴0012-SSI-G-3M-AS-10-FZ
- Абсолютний енкодер ARS-B-50, внутрішній вал, 10mm, 12bit, SSI вихід, Gray, кабель 5м, задній+спиральПід замовленнявід 10 641 ₴0012-SSI-G-5M-AS-10-FC
- Під замовленнявід 10 641 ₴0012-SSI-G-10M-AS-10-FZ
- Під замовленнявід 10 641 ₴0012-SSI-G-S117M-AS-10-FC
- Під замовленнявід 10 040 ₴0012-SSI-G-3M-A-12-FZ

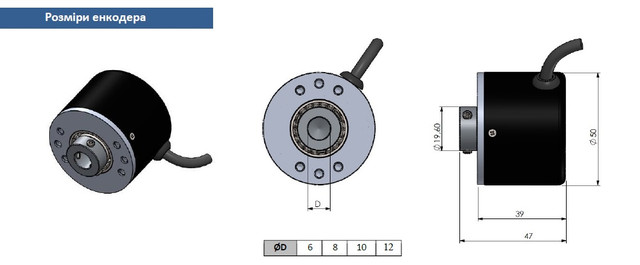

| Розміри енкодера | |
 |
|

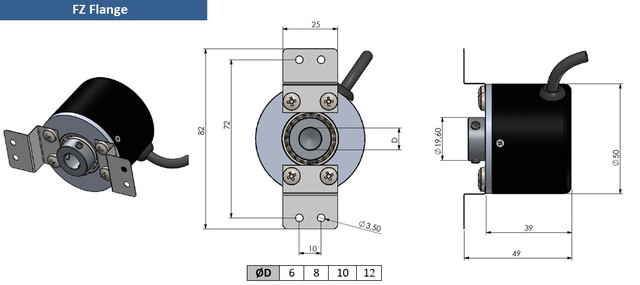

| Зажимний фланець (FZ) | |
 |
|

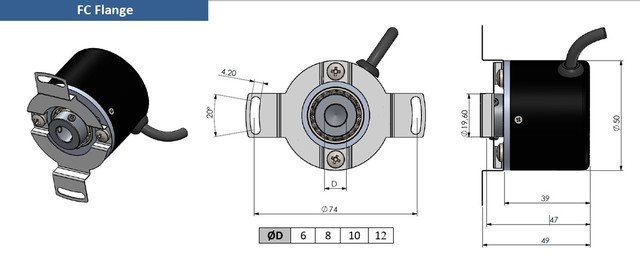

| Синхро фланець (FC) | |
|
|
 СИГНАЛ |
 КОЛІР КАБЕЛЮ
|
M16-8-КОНТАКТНИЙ MALE РОЗ'ЄМ КОНТАКТ № |
M16-8 PIN FEMALE КОНЕКТОР PIN NO |
|
+V
|
ЧЕРВОНИЙ
|
1 | 1 |
|
GND
|
ЧОРНИЙ
|
2 | 2 |
|
Дані +
|
ЖОВТИЙ
|
3 | 3 |
| Дані - | ЗЕЛЕНИЙ | 4 | 4 |
| Годинник + | БІЛИЙ | 5 | 5 |
| Годинник - | КОРИЧНЕВИЙ | 6 | 6 |
