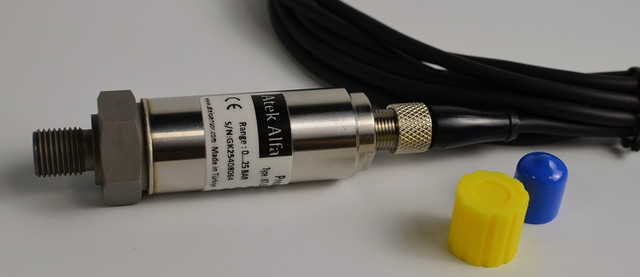

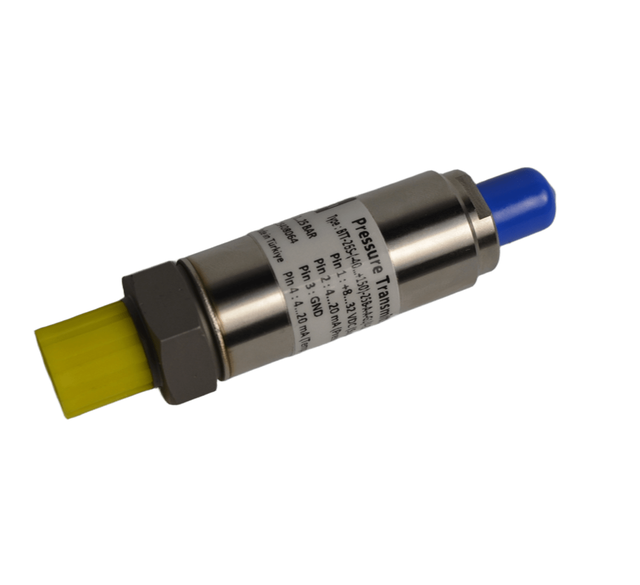

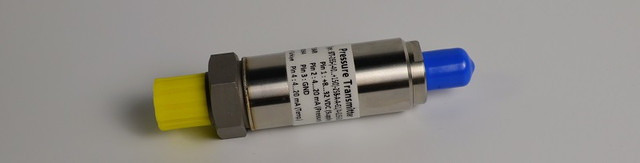

Комбіновані датчики тиску і температури серії BTT 26S

Комбіновані датчики тиску і температури серії BTT 26S забезпечують одночасне вимірювання тиску і температури в рідких і газоподібних середовищах за допомогою одного компактного датчика, що виключає необхідність використання 2 різних датчиків.

Для надійних і точних вимірювань датчик використовує тонкоплівкову технологію MEMS для вимірювання тиску, а також RTD для вимірювання температури. Значення вимірювань, отримані з датчиків, перетворюються в різні аналогові вихідні сигнали (4-20 мА, 0-10 В тощо) і інтегруються в системи автоматизації.

Серія BTT 26S, на яку не впливають електричні коливання та зворотні підключення завдяки захисту від перенапруги та зворотної полярності, має тривалий термін експлуатації.

• Одночасне вимірювання тиску і температури за допомогою одного датчика
• Повністю зварна тонкоплівкова сталева мембранна конструкція, яка не потребує ущільнювального кільця
• Варіанти діапазону вимірювання тиску від 0…10 до 0…2000 бар (інші варіанти за бажанням)
• Вимірювання температури від -40 до +150 °C (інші варіанти за бажанням)
• Варіанти виходу 4-20 мА, 0-10 В, 0,5-4,5 В, PT100, PT1000
• Корпус з нержавіючої сталі
• Захист від електромагнітних перешкод та зворотної полярності
• Висока точність і стабільність
• Відмінна довготривала робот

• Промислові машини
• Охолодження та HVAC
• Гідравліка та пневматика
• Енергетичні об'єкти
• Автомобільна галузь
• Компресори та насоси
• Випробувальні стенди
• Оборона та авіація
• Залізничні системи

Модель	Опис файлу	Мова
BTT 26S	Технічний опис	EN
BTT 26S	Технічний опис	UA
BTT 26S	CAD / STEP	EN

Технічні характеристики

	Тиск	Температура
Вимірювальний датчик	Тонкоплівковий датчик MEMS	PT100 (клас B EN60751)
Діапазон вимірювання	Різні варіанти від 10 бар до 2000 бар	-40 … +150 °C (інші варіанти за бажанням)
Надлишковий тиск	%300FS <1000 бар, %150FS ≥1000 бар	-
Тиск розриву	%500FS <1000Bar, %300FS 1000Bar ≤тиск≤ 2000Bar	-
Час відгуку	25 мс (стандарт) %10…%90 номінальний тиск 1 мс, 5 мс, 125 мс (опціонально)	1 с
Точність	±0,5 % FS (при 0 °C～70 °C)	±0,5 %FS (при 0°C～70°C)
Довгострокова стабільність	≤±0,2 % FS/рік	-
Температурний коефіцієнт зміщення нуля	≤±0,03 % fso/°C	-
Температурний коефіцієнт діапазону	≤±%0,03 fso/°C	-
Тип виходу (*) *На датчику є 2 окремі виходи для тиску і температури. Типи виходу необхідно вибирати відповідно до горизонтальної таблиці збоку. Наприклад, якщо вихід тиску вибрано як 0-10 В, вихід температури можна вибрати як 0-10 В, PT100 або PT1000.	Тиск	Температура
	2 дроти 4-20 мА	2-провідний 4-20 мА, PT100, PT1000
	0-10 В	0-10 В, PT100, PT1000
	0,5-4,5 В Ратіометричний	0,5-4,5 В Ратіометричний, PT100, PT1000
Напруга живлення	2 дроти: 8-32 В постійного струму 3 дроти: 12-30 В постійного струму	2 дроти: 8-32 В постійного струму 3 дроти: 12-30 В постійного струму
Споживання струму	2 дроти: ≤20 мА при 24 В постійного струму 3 дроти: <30 мА при 24 В постійного струму	2 дроти: ≤20 мА при 24 В постійного струму 3 дроти: <30 мА при 24 В постійного струму
Захист від зворотної полярності	Так
Захист від короткого замикання	Так
Захист від перевантаження	Так

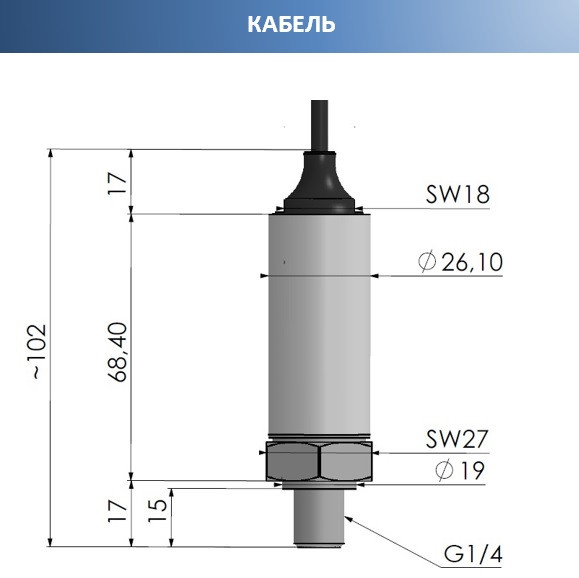

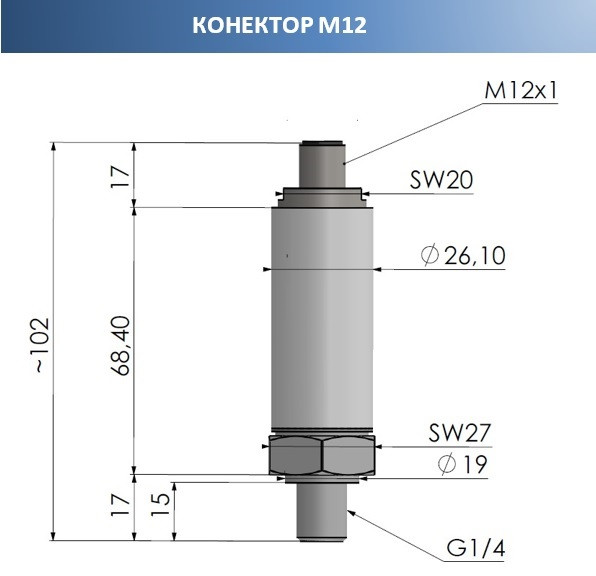

Електричне підключення	Роз'єм M12 або кабель
Механічне з'єднання	G1/4 (інші варіанти за бажанням)
Крутний момент кріплення	15 ... 20 Нм
Матеріал	Корпус: 304L SS / Діафрагма: 17-7PH (AISI630) / Механічне з'єднання: 17-7PH (AISI630)
Робоча температура	-10 °C … +70 °C
Температура зберігання	-40 °C … +85 °C
Захист	IP65 або IP67 *Захист IP67 забезпечується, якщо моделі з роз'ємами M12 оснащені роз'ємами з пресованим друком.
