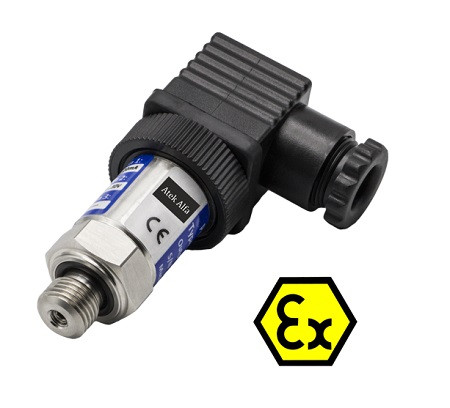

Вибухозахисні перетворювачі тиску серії BCX 22

Серія BCX 22
Вибухозахисні перетворювачі тиску

Вибухозахищений перетворювач тиску BCX 22 — це надійний п’єзорезистивний датчик для вимірювання тиску та вакууму в небезпечних зонах. Підходить для роботи з різними середовищами в діапазоні від 0…100 мбар до 0…600 бар, забезпечує високу точність (±0,3 % FS) і стабільність вимірювань.
Має широкий вибір вихідних сигналів (4–20 мА, 0–10 В, 0,5–4,5 В, CANopen) і типів з’єднань (G, NPT, M, UNF). Відповідає вимогам ATEX / IECEx, що гарантує безпечну роботу в вибухонебезпечних середовищах.

Застосування

  • Зони Ex 0, 1, 2 (газ); 20, 21, 22 (пил)
  • Пневматичні системи
  • Гідравлічні системи
  • Машини Обладнання
  • Системи повітряного охолодження – опалення
  • Водяні технології
  • Застосування в автоматизації
Файли для завантаження
Модель Опис файлу Мова
BCX 22 Технічний опис EN
BCX 22 Технічний опис UA
BCX 22 USER MANUAL EN
BCX 22 ATEX CERTIFICATE EN
Технічні характеристики

ЕЛЕКТРИЧНІ ДАНІ

Принцип вимірювання

П'єзорезистивний

Діапазон вимірювання

Різні моделі від 0…100 мбар до 0…600 бар

Різні моделі вакуумних насосів від 0… -100 мбар до 0…-1 бар
Максимальна міцність під тиском

300% F.S ≤700 мбар, 200% F.S <250 бар, 150% F.S ≥250 бар

*Може бути 3 або 5 разів.

Ущільнювальне кільце

Стандартний NBR, опціонально FKM (Viton) або EPDM

Вихідний сигнал

4...20 мА (2 дроти)

0...10 В постійного струму

0,5-4,5 В постійного струму, 0-5 В постійного струму CANopen

Навантаження

4-20 мА  : 250 Ом

0-10 В постійного струму:  ≥5K

Ратіометричний:  ≥2,5K
Напруга живлення

4-20 мА:  8 ... 32 В постійного струму

0-10 В постійного струму: 12 ... 30 В постійного струму

Ратіометричний: 5 В постійного струму

CANopen:  8…26 В постійного струму

Робочий струм

30 мА макс.

Точність

±0,3 % FS при 25 °C
Загальна похибка

±0,3 %FS при -10…+70ᵒC
Роздільна здатність

12 біт
Довгострокова стабільність ±0,3 %FS / рік
Час відгуку

Стандартний: 25 мс %10…%90 номінального тиску

Опціонально: 1 мс, 5 мс, 125 мс

(час відгуку 1 мс доступний тільки для моделей з струмовим виходом, а не для моделей з напруговим виходом)

МЕХАНІЧНІ ДАНІ
Датчик Кремній
Промислове з'єднання G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14x1, M20x1,5, UNF7/16X20M, UNF7/16X20F
Монтаж / Затягування 15 ... 20 Нм
Електричне з'єднання DIN43650-A, DIN43650-C або роз'єм M12
Матеріал корпусу Нержавіюча сталь - 1.4305 (AISI303) Опціонально нержавіюча сталь 316L або титан

ДАНІ ПРО НАВКОЛИШНЄ СЕРЕДОВИЩЕ
Робоча температура -40 °C ... +85 °C
Температура зберігання -40 °C … +85 °C
Вологість Макс. 95 % без конденсації
Клас захисту

IP65 або IP67

*Захист IP67 забезпечується, якщо моделі з роз'ємами M12 оснащені пресованими роз'ємами

ЗАХИСТ ВІД ЕМС
Імунітет IEC 61000-6-2
Емісія IEC 61000-6-3

Специфікації CANopen
Профіль комунікації CiA 301
Тип пристрою CANopen, CiA DS404
Ідентифікатор вузла Можна встановити від 1 до 127 за допомогою LSS або SDO (ідентифікатор вузла за замовчуванням: 1)
Швидкість передачі 10 кбіт/с, 20 кбіт/с, 50 кбіт/с, 100 кбіт/с, 125 кбіт/с, 250 кбіт/с, 500 кбіт/с, 800 кбіт/с, 1 Мбіт/с Стандартна швидкість передачі даних: 125 кбіт/с
Швидкість передачі даних PDO 1000 мс
Контроль помилок Серцебиття, аварійне повідомлення
PDO 4 Tx PDO
Режими PDO Спрацьовування за подією/часом, синхронний/асинхронний
SDO 1 сервер
Інформація про положення Словник об'єктів 0x6/7/8/9130
Опір розриву

Опціонально
* Термін експлуатації продукту скорочується, якщо тиск перевищує робочий тиск. Залежно від продукту, він може пошкодитися при тиску, що в 3-5 разів перевищує робочий.

** Захист IP67 забезпечується, якщо моделі з роз'ємами M12 оснащені пресованими роз'ємами.

Код замовлення
1 - Модель:
BCX 22
2 - Діапазон тиску:

0…-100 мбар : Вакуум 0…-100 мбар

-1…0 Бар   : Вакуум -1…0 Бар

0…-1 Бар   : Вакуум (зворотне калібрування)

100, 250, 400, 600 мбар

1, 10, 16, 25, 100, 160, 250, 400, 600 бар

* Запитайте про інші

3 - Вихідний сигнал:

V: 0-10 В постійного струму (стандарт)

Сигнал з відносним вимірюванням

V8: Ратіометричний 0,5-4,5 В постійного струму

V9: Ратіометричний 0-5 В постійного струму

Сигнал з вихідним струмом

A : 4-20 мА (2-провідний)   (стандартний)

Сигнал з виходом CANopen C: CANopen

* Запитайте про інші варіанти
4 - Промислове з'єднання:

G1/4 : G1/4 з'єднання G1/8

           G1/8 з'єднання G1/2

           G1/4 з'єднання G1/2

NPT1/4 : з'єднання NPT1/4

NPT1/8 : з'єднання NPT1/8

NPT1/2 : з'єднання NPT1/2 M14

            : з'єднання M14x1

M20x1,5 : З'єднання M20x1,5

7/16M   : UNF7/16x20M з'єднання

7/16F            : UNF7/16x20F З'єднання

* Інші варіанти за вибором
5 - Електричне підключення:

S12: 4-контактний роз'єм M12x1

S13: 5-контактний роз'єм M12x1 (для виходу CANopen)

S15: 4-контактний роз'єм M12x1 (1 живлення, 3 виходи)

S30: DIN43650-A, великий тип з'єднувача

S31: Малий роз'єм типу DIN43650-C

* Запитайте про інші варіанти.
6 - Матеріал корпусу/ Індивідуальне кодування:

Порожній : Нержавіюча сталь 303

 E316: Нержавіюча сталь 316L

* Запитайте про інші варіанти.

Примітка: Сигнали є стандартними за відносним типом. Якщо необхідний абсолютний тиск, вкажіть це під час оформлення замовлення.

Приклад коду:

BCX 22 100 мбар A G1/4 S30

Характеристики: робочий діапазон 0…100 мбар, аналоговий вихід 4-20 мА (2-провідне підключення), підключення G1/4, роз'єм DIN43650-A, корпус із нержавіючої сталі 303

BCX 22 10Bar A G1/4 S30 E316

Характеристики: робочий діапазон 0…10 бар, аналоговий вихід 4-20 мА (2-провідне підключення), підключення G1/4, роз'єм DIN43650-A, корпус із нержавіючої сталі 316L

 Каталог містить вибіркові товари. Повний асортимент — за запитом у менеджерів.

МЕХАНІЧНІ РОЗМІРИ(mm)
  Розміри для моделі з аналоговим виходом

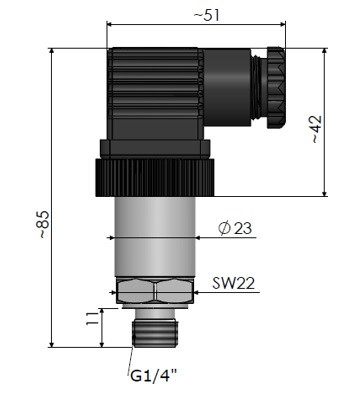

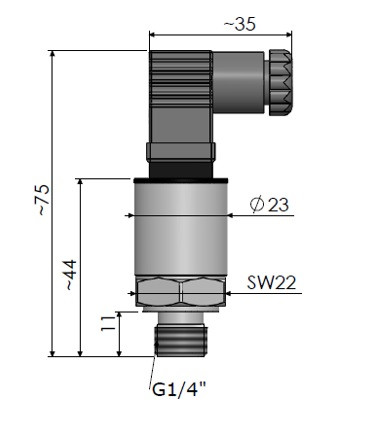

S30: РОЗ'ЄМ DIN43650-A S31: РОЗ'ЄМ DIN43650-C

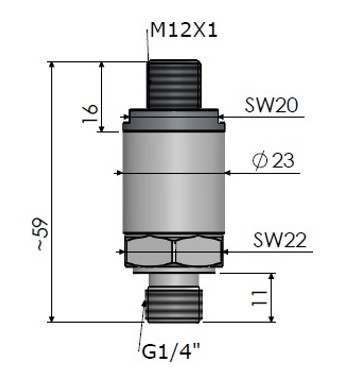

S12/S15: РОЗ'ЄМ M12

  Розміри для моделі з виходом CANopen
S13: РОЗ'ЄМ M12




ВАРІАНТИ ПІДКЛЮЧЕННЯ

У моделі G1/2 розмір паза для штифта становить 24 мм. У всіх інших моделях – 22 мм.

Під час установки не повертайте виріб, тримаючи його за роз'єм. Інакше виріб може бути пошкоджено.



ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ

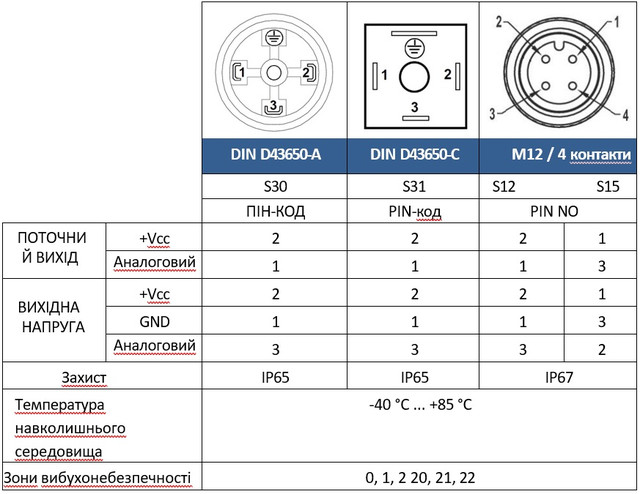

 ПІДКЛЮЧЕННЯ ДЛЯ АНАЛОГОВОГО ВИХОДУ

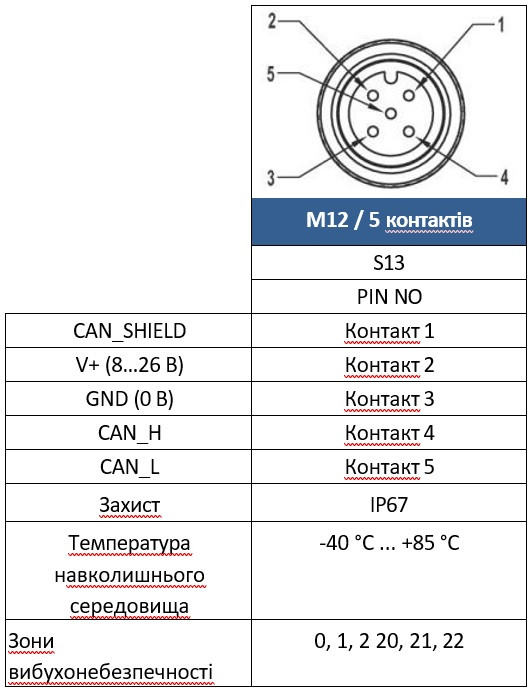

 ПІДКЛЮЧЕННЯ ДЛЯ CANOPEN OUT

* Для забезпечення захисту IP67 у моделі з роз'ємом M12 слід використовувати кабель з пресованим друком. В іншому випадку його не можна використовувати в умовах IP67.

ПОПЕРЕДЖЕННЯ

Неправильне підключення може пошкодити датчик.

Якщо перетворювач використовується для вимірювання тиску води, не знімайте вбудований клапан M5.

В іншому випадку піки тиску, спричинені роботою водяного насоса, можуть пошкодити перетворювач.



МАРКУВАННЯ

Для зон Ex

Маркування

0, 1, 2

20, 21, 22

II 1G Ex ia IIC T4/T6 Ga

II 1D Ex ia IIIC T120°C / T85°C Da
