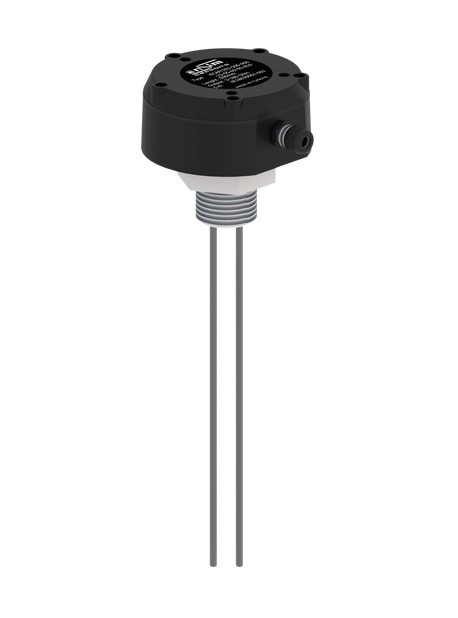

Електродний сигналізатор рівня, реле рівня кондуктивного типу серії ELCm

Електродний сигналізатор рівня, реле рівня кондуктивного типу серії ELCm

Сигналізатори рівня серії ELCm призначені для контролю рівня рідини у резервуарах, баках та котлах. Пристрої відзначаються простотою конструкції та високою надійністю, оскільки не містять рухомих частин. Це забезпечує стабільну роботу навіть у складних умовах — при наявності у рідині твердих частинок, високої в’язкості або низької щільності.

 Принцип роботи

Коли рідина досягає рівня ізольованого електрода, між ним і рідиною проходить (або зупиняється) електричний струм, що фіксується реле. Таким чином відбувається визначення наявності або відсутності рідини на заданому рівні.

 Основні характеристики

• Тип: кондуктивний сигналізатор рівня

• Кількість електродів: до 5

• Матеріал електрода: нержавіюча сталь 304 (опц. 316)

• Ізоляція електрода: PBT (опц. PVDF)

• Матеріал корпусу: пластик

• Матеріал з’єднання: PBT (опц. PVDF)

• Макс. робоча температура: 100 °C (опц. 120 °C)

• Макс. робочий тиск: 10 бар

• Механічне з’єднання: 1" BSP (стандарт)

• Електричне з’єднання: PG 7 – клема

• Напруга зонда: макс. 6 VAC

 Сфери застосування:

Це економне й безпечне рішення для резервуарів із повітряним тиском, контролю рівня води в парових котлах і електропровідних резервуарах

 Переваги:

• Безрухомий принцип дії — мінімальний знос і висока надійність

• Сумісність із широким спектром рідин

• Можливість роботи при підвищених температурах і тиску

• Просте встановлення й обслуговування

• Компактна конструкція з пластиковим корпусом, стійким до корозії

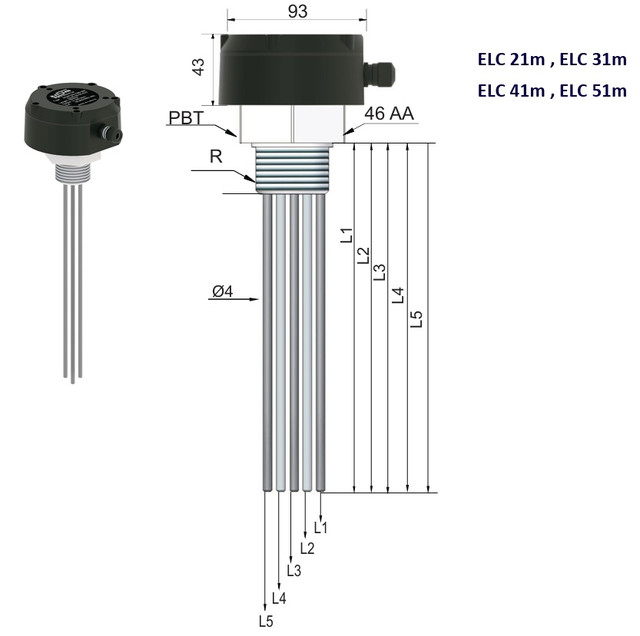

Технічна специфікація серії ELCm:

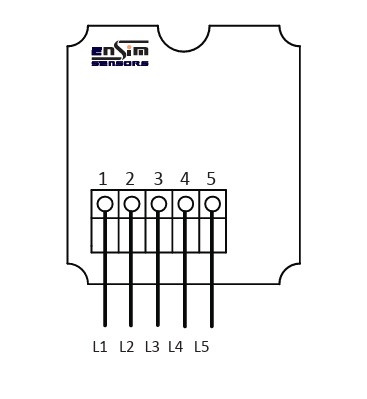

 Підключення:

 Кінцева ціна залежить від конфігурації, технічних параметрів або обсягу замовлення. Уточнюйте у менеджера.
