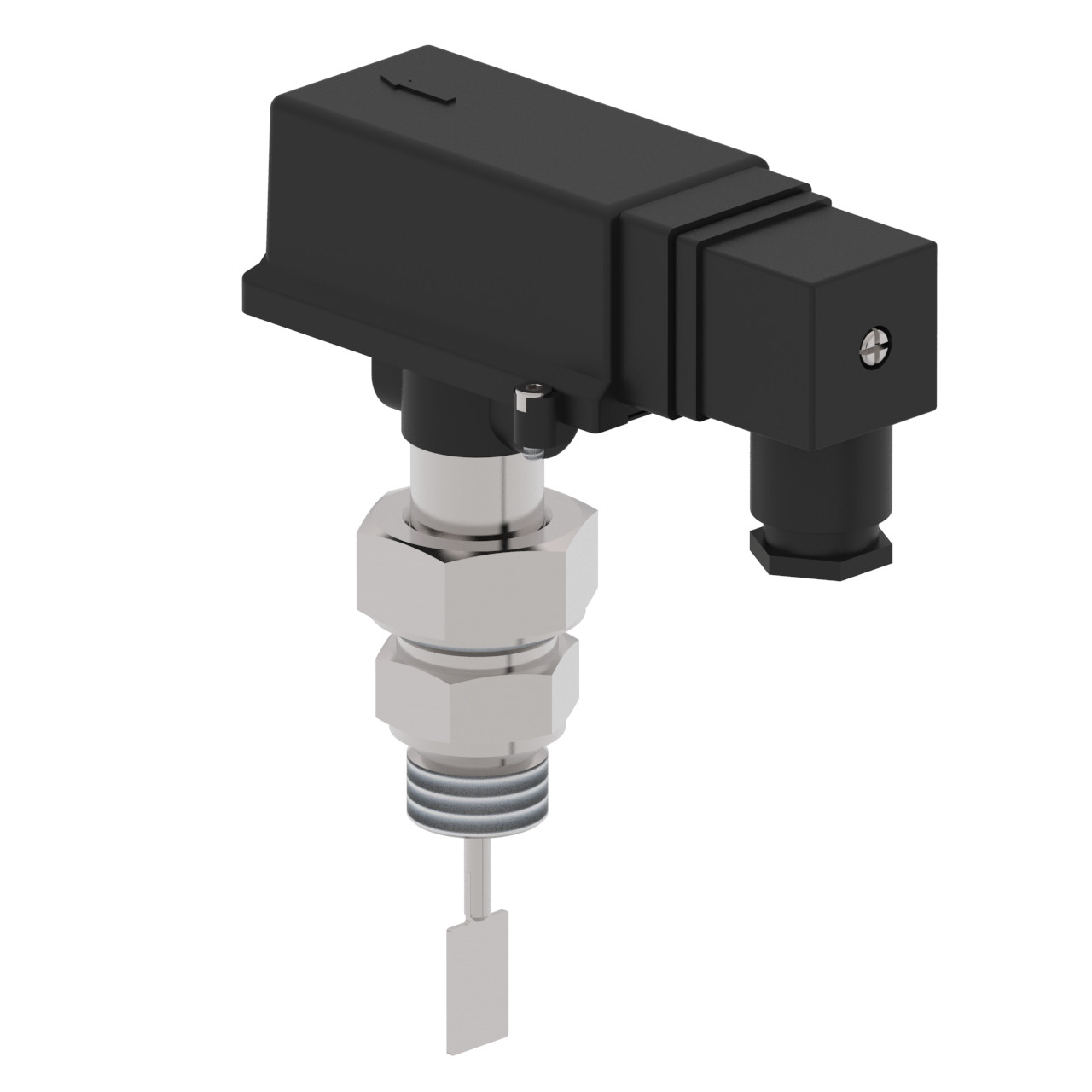

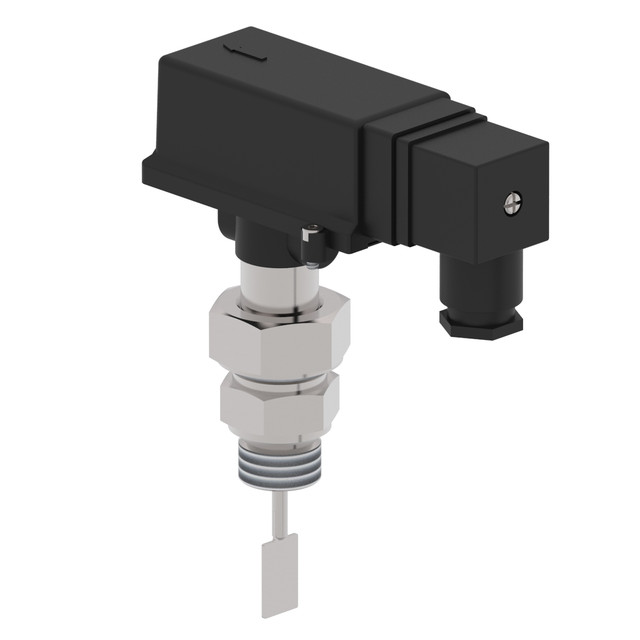

Сигналізатор реле витрати EFS 05s
EFS використовується для перевірки наявності або браку витрати, виявляючи рух рідин усередині труби. Він забезпечує інформацію про витрату з високою надійністю, без енерговитрат на контури охолоджувальної води або мастильної олії, у таких пристроях, як безрезервуарний водонагрівач, котел центрального опалення й нагрівач.
Монтаж тільки вертикальний
Принцип роботи:
Лопать, закріплена на корпусі, переміщує контакт за допомогою рідини, у такий спосіб отримуючи інформацію про потік. Коли потік припиняється, лопать приходить у перше положення, штовхаючи магніт зі зворотним полюсом у лопаті, прикріпленій до корпусу. Завдяки цьому забезпечується триваліший термін експлуатації та стійкість до вищого тиску, порівнюючи з пружинними механізмами. Геркон має високу точність і тривалий термін експлуатації.
Файли для завантаження
Модель | Опис файлу | Мова | |
EFS | Технічний опис | EN | ![]() |
EFS | Технічний опис | UA | ![]() |
EFS | Технічний опис | RU | ![]() |
EFS | Інструкція з експлуатації | EN | ![]() |
EFS | EU Декларація | EN | ![]() |

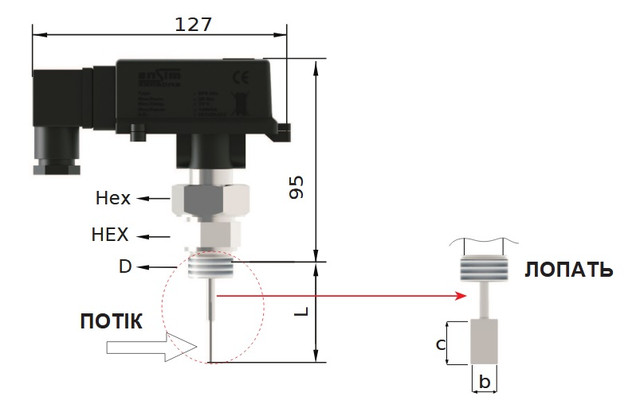

Габаритні розміри:
-
hex-HEX (мм): 32/ 27
-
L (мм): 50
- ЛОПАТЬ b-c (мм): 12 x 20
Технічні характеристики:
Розмір труби
|
З'єднання D
|
Maкс. Витрата
(м³ / год)
Вода
|
Підвищення витрати (м³ / год) Вода |
Падіння витрати (м³ / год) Вода |
DN50
|
1/2" BSP
|
28
|
1,5 / 2,5 | 1,4 / 2,2 |
DN 80
|
1/2" BSP
|
75
|
4 / 7,5 | 3,8 / 7 |
DN 100
|
1/2" BSP
|
140
|
6 / 10,5 | 5,5 / 10 |
Електричне підключення:
Переваги:
* Висока точність.
* Легкий у складанні та настроюванні
* Ланцюг реле не контактує з рідиною
* Низьке зниження тиску.
* Економне рішення
Основні | |
---|---|
Виробник | Ensim |
Країна виробник | Туреччина |
Стан | Новий |
Застосування датчика | Рідини, Вода, Стоки |
