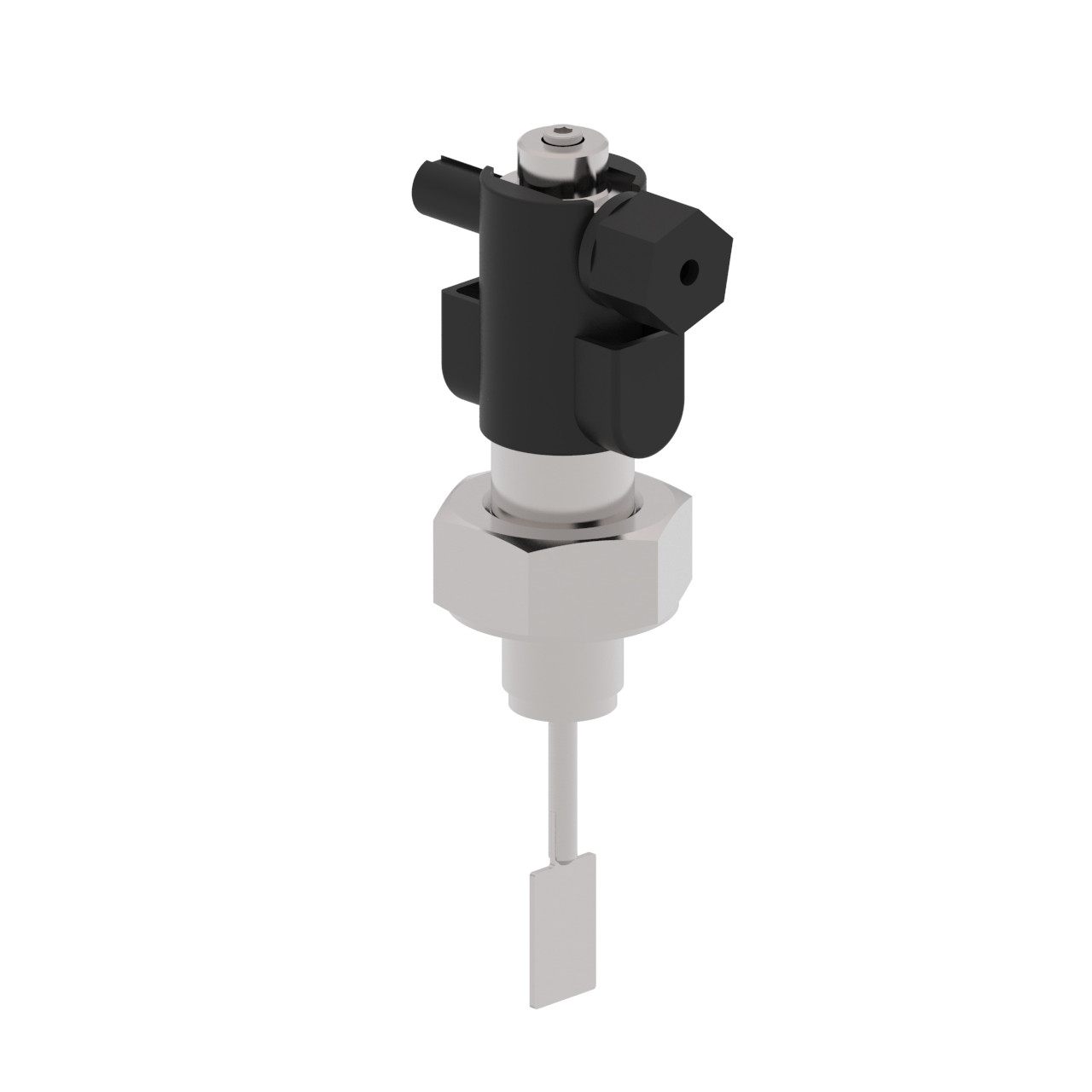

Сигналізатор реле витрати EFS 50sx
EFS використовується для перевірки наявності або браку витрати, виявляючи рух рідин усередині труби. Він забезпечує інформацію про витрату з високою надійністю, без енерговитрат на контури охолоджувальної води або мастильної олії, у таких пристроях, як безрезервуарний водонагрівач, котел центрального опалення й нагрівач.
Монтаж тільки вертикальний
Принцип роботи:
Лопать, закріплена на корпусі, переміщує контакт за допомогою рідини, у такий спосіб отримуючи інформацію про потік. Коли потік припиняється, лопать приходить у перше положення, штовхаючи магніт зі зворотним полюсом у лопаті, прикріпленій до корпусу. Завдяки цьому забезпечується триваліший термін експлуатації та стійкість до вищого тиску, порівнюючи з пружинними механізмами. Геркон має високу точність і тривалий термін експлуатації.
Файли для завантаження
Модель | Опис файлу | Мова | |
EFS | Технічний опис | EN | ![]() |
EFS | Технічний опис | UA | ![]() |
EFS | Технічний опис | RU | ![]() |
EFS | Інструкція з експлуатації | EN | ![]() |
EFS | EU Декларація | EN | ![]() |

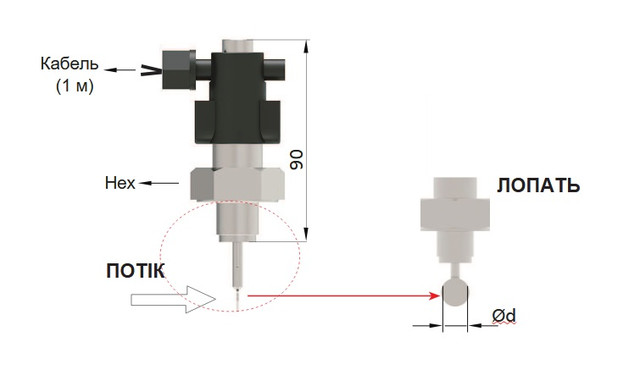

Габаритні розміри:
- Hex (мм): 60
- ЛОПАТЬ b-c (мм): 12 x 20
Технічні характеристики:
Розмір труби
|
Maкс. Витрата
(м³ / год)
Вода
|
Підвищення витрати (м³ / год) Вода |
Падіння витрати (м³ / год) Вода |
DN 50
|
300
|
26,5 | 35,8 |

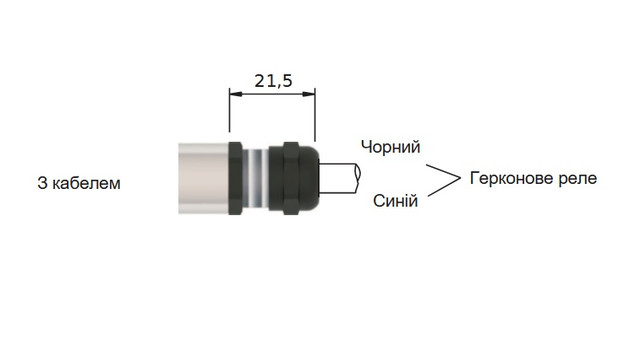

Електричне підключення:
Переваги:
* Висока точність.
* Легкий у складанні та настроюванні
* Ланцюг реле не контактує з рідиною
* Низьке зниження тиску.
* Економне рішення
Основні | |
---|---|
Виробник | Ensim |
Країна виробник | Туреччина |
Стан | Новий |
- Ціна: 3 861 ₴
