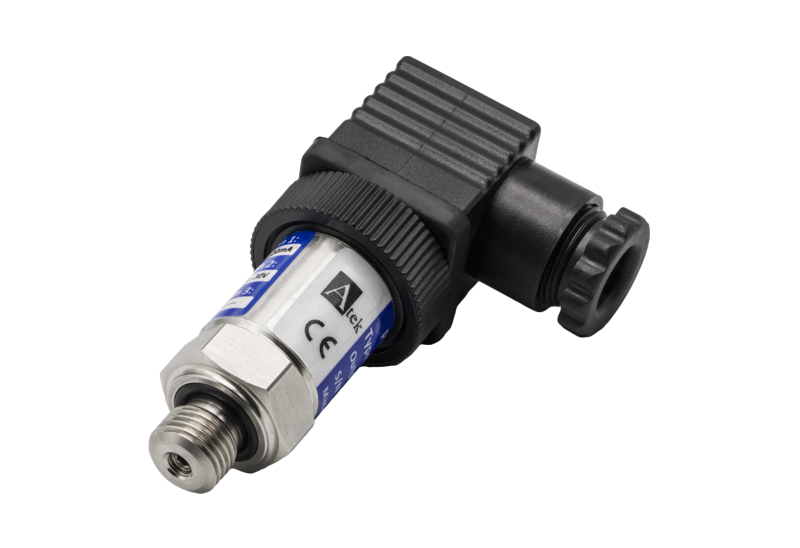

Датчик перетворювач тиску BCT22, 0…250BAR, 0-10VDC, G1/4", DIN43650-A
- В наявності
- Код: BCT22-250Bar-V-G1/4-S30
від 4 269 ₴
Датчик перетворювач тиску BCT22, 0…250BAR, 0-10VDC, G1/4", DIN43650-A
Датчик тиску BCT22 призначений для точного та надійного вимірювання тиску в діапазоні до 250 BAR. Завдяки вихідному сигналу 0-10VDC він легко інтегрується в системи автоматики та контролю. Різьбове підключення G1/4" і стандартний роз’єм DIN43650-A забезпечують швидкий монтаж та сумісність із більшістю промислових систем.
-
Діапазон вимірювання: 0…250 BAR
-
Вихідний сигнал: 0-10VDC
-
Різьба процесного з’єднання: G1/4"
-
Електричний роз’єм: DIN43650-A
-
Матеріал корпусу: Нержавіюча сталь
-
Температурний діапазон: -40…+85 °C
Повний перелік технічних характеристик та можливості формування "Коду замовлення" дивитесь у ОПИСІ ГРУПИ "Датчики тиску серія BCT 22"
-
Висока точність та стабільність сигналу
-
Надійна робота в умовах підвищеного тиску
-
Компактний і міцний металевий корпус
-
Простота монтажу та обслуговування
Застосування:
Підходить для гідравлічних систем, компресорного обладнання, насосних станцій, промислових автоматизованих процесів та інженерних систем, де потрібен надійний контроль тиску.
| Тип | Формат | Завантажити |
| Datasheet | UA | |
| EN | ||
| CAD/STEP | RAR |  |
| CAN EDS | RAR |  |
| Габаритні розміри |
| S30 РОЗ'ЄМ: DIN43650-A |
 |
| МЕХАНИЧНЕ ПІДКЛЮЧЕННЯ | |||
 |
|||
| G 1/4" |
| ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ | ||
| Електричне підключення для аналогових виходів | ||
 |
||
| DIN D43650-A | ||
| Вихід напругою | +Vcc | 2 |
|
GND |
1 | |
| Вихідний сигнал | 3 | |
| Основні | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Контрольована середа | Масло, Хладони, Рідина, Повітря, Газ, Інертні гази |
| Максимальна температура навколишнього середовища | 85 град. |
| Максимальна температура робочого середовища | 85 град. |
| Матеріал корпусу | Метал |
| Мінімальна температура навколишнього середовища | -40 град. |
| Мінімальна температура робочого середовища | -40 град. |
| Приєднання | G¼" зовнішнє |
| Ступінь захисту IP | 65 |
| Технічні характеристики | |
| Вид вихідного сигналу | Аналоговий |
| Тип тиску | Надмірне |
| Користувальницькі характеристики | |
| Вихідний сигнал | 0-10VDC |
| Вихідний сигнал | 0-10VDC |
| Діапазон вимірювання | 0…250BAR |
| Електричне підключення | DIN43650 |
| Клас захисту ІР | IP 65 |
| Матеріал ущільнюючого кільця | NBR |
| Живлення макс. | 30 VDC |
| Живлення мін. | 12 VDC |
| Робочий струм | 30 mA max |
| Різьба приєднання | G1/4" |
| Температура навколишнього середовища макс. | 85 С |
| Температура навколишнього середовища мін. | -40 С |
| Температура вимірювального середовища макс. | 85 С |
| Температура вимірювального середовища мін. | -40 С |
| Тип вимірювального елементу | закрита керамічна |
| Тип мембрани | Закрита керамічна |
| Точність | ±%0,3 FS @25ᵒC |
| Електричне підключення | DIN43650-A |
- Ціна: від 4 269 ₴
