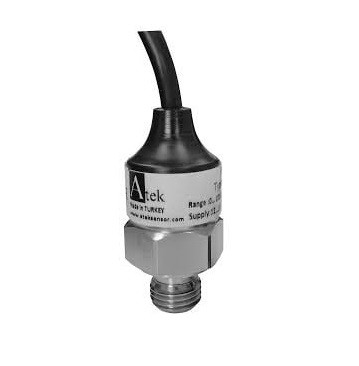

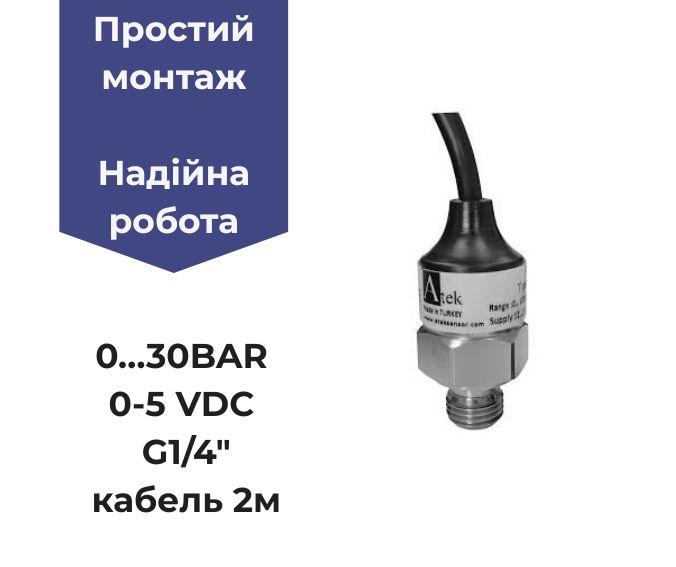

Датчик перетворювач тиску BCT22, 0…30BAR, 0-5VDC, G1/4", кабель 2м
- В наявності
- Код: BCT22-30Bar-V1-G1/4-2M
від 4 269 ₴
Датчик перетворювач тиску BCT22, 0…30BAR, 0-5VDC, G1/4", кабель 2м
Надійний і точний датчик тиску BCT22 призначений для вимірювання тиску в діапазоні від 0 до 30 бар. Завдяки вихідному сигналу 0–5 VDC, він легко інтегрується в автоматизовані системи керування та контролю. Стандартне різьбове з'єднання G1/4" забезпечує простий монтаж, а вбудований 2-метровий кабель дає гнучкість під час встановлення.
Діапазон вимірювання: 0…30 BAR
- Вихідний сигнал: 0–5 VDC
- Різьбове з'єднання: G1/4"
- Довжина кабелю: 2 м
- Тип корпусу: Компактний, герметичний
- Матеріал корпусу: Нержавіюча сталь (залежно від моделі)
- Матеріал корпусу: Нержавіюча сталь
- Температурний діапазон: -40…+85 °C
Повний перелік технічних характеристик та можливості формування "Коду замовлення" дивитесь у ОПИСІ ГРУПИ "Датчики тиску серія BCT 22"
-
Висока точність та стабільність сигналу
-
Надійна робота в умовах підвищеного тиску
-
Компактний і міцний металевий корпус
-
Простота монтажу та обслуговування
Застосування:
Підходить для гідравлічних систем, компресорного обладнання, насосних станцій, промислових автоматизованих процесів та інженерних систем, де потрібен надійний контроль тиску.
| Тип | Формат | Завантажити |
| Datasheet | UA | |
| EN | ||
| CAD/STEP | RAR |  |
| CAN EDS | RAR |  |
| Габаритні розміри |
| КАБЕЛЬ |
 |
| МЕХАНИЧНЕ ПІДКЛЮЧЕННЯ | |||
 |
|||
| G 1/4" |
| ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ | ||
| Електричне підключення для аналогових виходів | ||
 |
||
| КАБЕЛЬ | ||
| Вихідна напруга | +Vcc |
ЧЕРВОНИЙ |
|
GND |
ЧОРНИЙ |
|
| Вихідний сигнал |
ЖОВТИЙ |
|
| Основні | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Приєднання | G¼" зовнішнє |
| Контрольована середа | Рідина, Газ, Повітря, Інертні гази, Масло, Хладони |
| Довжина кабелю | 2 м |
| Матеріал корпусу | Метал |
| Ступінь захисту IP | 65 |
| Мінімальна температура робочого середовища | -40 град. |
| Максимальна температура робочого середовища | 85 град. |
| Мінімальна температура навколишнього середовища | -40 град. |
| Максимальна температура навколишнього середовища | 85 град. |
| Технічні характеристики | |
| Вид вихідного сигналу | Аналоговий |
| Тип тиску | Надмірне |
| Користувальницькі характеристики | |
| Діапазон вимірювання | 0…30BAR |
| Електричне підключення | Кабель |
| Вихідний сигнал | 0-5VDC |
| Клас захисту ІР | IP 65 |
| Тип мембрани | Закрита керамічна |
| Точність | ±%0,3 FS @25ᵒC |
| Живлення мін. | 8 VDC |
| Живлення макс. | 32 VDC |
| Робочий струм | 30 mA max |
| Вихідний сигнал | 0-5VDC |
| Матеріал ущільнюючого кільця | NBR |
| Різьба приєднання | G1/4" |
| Електричне підключення | кабель 2м |
| Температура вимірювального середовища мін. | -40 С |
| Температура вимірювального середовища макс. | 85 С |
| Температура навколишнього середовища мін. | -40 С |
| Температура навколишнього середовища макс. | 85 С |
| Тип вимірювального елементу | закрита керамічна |
- Ціна: від 4 269 ₴
