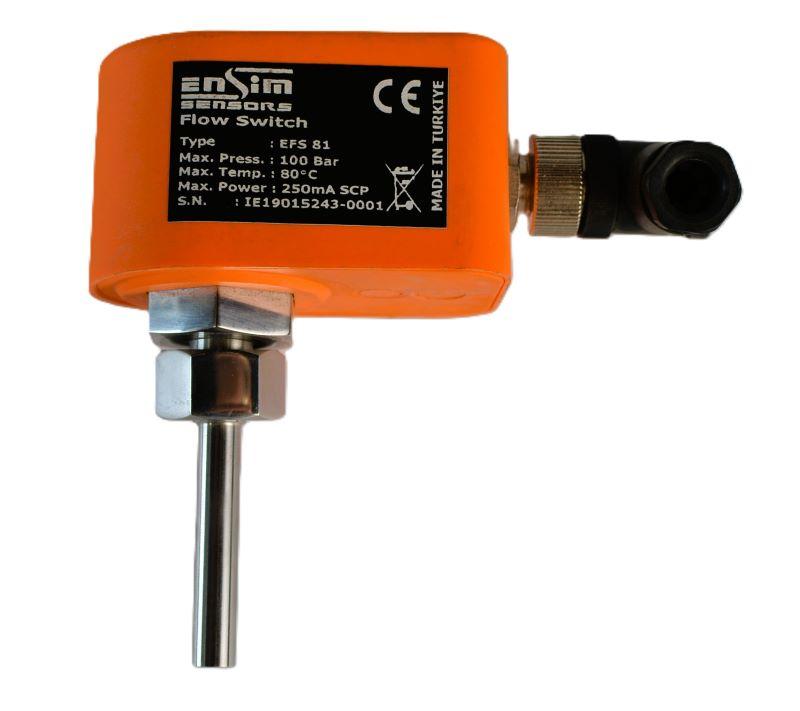

Калориметричне (теплове) реле протоку EFS81, M18 x 1,5, L-45mm, 24VDC, PNP - NO / NC, M12 x 5 Pin, IP67

Калориметричне (теплове) реле протоку EFS81, M18 x 1,5,L-45mm, 24VDC, PNP - NO / NC, M12 x 5 Pin, IP67

Перемикач потоку EFS 81 використовує прецизійні електронні компоненти, надійний і стабільний дизайн схеми, які широко використовуються в аерокосмічній, автомобільній, військовій та інших високотехнологічних галузях, роблять сигнал потоку є більш точним і стабільним.

Реле витрати EFS 81 засноване на принципі теплообміну, вбудований нагрівальний елемент, а також модуль зчитування температури, забезпечують точне вимірювання.

Якщо в трубі немає потоку середовища, тепловий контур отримує фіксоване значення, коли рідина протікає через зонд, модуль зчитування температури отримує сигнал зміни середньої температури, теплова схема перетворить різницю температур нагрівального модуля і теплового модуля.

Якщо різния більша за встановлене значення, процесор перетворить у вихідний сигнал PNP / NPN / RELAY.

В даний час продукція широко використовується в чорній металургії, металургії, фармацевтичній, хімічній промисловості тощо

Технічні характеристики:

Діапазон вимірювання	Вода: 0,3...3 м/с Повітря: 2...3 м/с Нафта: 0,3...3 м/с
Точність	± %1 ,± 0,1 м/с
Час встановлення	3 хвилини.
Макс. Тиск	100 бар
Температура навколишнього середовища	(-) 20 °C ... (+) 80 °C
Матеріал корпусу	ПВХ
Матеріал змочувальних частин	Нержавіюча сталь 316
Налаштування	потенціометром
Вихід	PNP - NO / NC Реле - NO/NC   Опт. NPN-NO/NC
Струм контакту	5А / 250 В змінного струму 30 В постійного струму для реле Макс. 250 мА для PNP або NPN
Джерело живлення	24 В DC (стандартно) Опція 220 В AC
Струм споживання	<60 мА
Час відгуку	2 (2...10)сек
Максимальний градієнт зміни температури середовища	300 К/хв.
Захист виходу	Реверс, коротке замикання, перевантаження
Електричне підключення	Роз’єм M12
Клас захисту	IP 67

 Переваги:

• Світлодіодний дисплей
• Частини, що контактують з водою, виготовлені з нержавіючої сталі
• Немає рухомих частин
• Легко монтується
• Регульоване задане значення
• Зниження низького тиску

 Файли для завантаження

Модель	Опис файлу	Мова
EFS81	Технічний опис	EN
EFS81	Технічний опис	UA
EFS81	Технічний опис	RU
EFS81	Декларація	EN

Блок живлення: 24 В ПОСТІЙНОГО СТРУМУ Комутаційна напруга: Макс. 5A / 250 VAC-30 VDC

Або

Або

Живлення: 85-265 В змінного струму   Вихід: макс. 5A / 250 VAC - 30 VDC

Живлення: 24 В постійного струму Вихід: макс. 250 мА

 Ідеально підходить для промислових систем автоматизації, охолодження, гідравлічних і циркуляційних систем, де потрібен надійний контроль потоку без фізичного контакту з рухомими частинами.
