Енкодер ARS-B-38, внутрішній вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
- Під замовлення
- Код: ARS-B-38-256-HPL-6-3M-A-6
Відправка з 29 грудня 20255 711 ₴
Енкодер ARS-B-38, внутрішній вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
ARS-B-38 — це надійний інкрементальний енкодер із внутрішнім (порожнистим) валом діаметром 6 мм, що забезпечує простий монтаж без потреби в додаткових муфтах. Модель з роздільною здатністю 256 імпульсів на оберт призначена для задач визначення положення, обертів або напрямку руху у промислових системах.
Застосування
-
Електроприводи та мотор-редуктори
-
Конвеєрні системи
-
Позиціонування у верстатах
-
Промислове обладнання автоматизації
| Модель | Опис файлу | Мова | |
| ARS B 38 | Технічний опис | EN |  |
| ARS B 38 | Технічний опис | UA | |
| ARS B 38 | Технічний опис | RU | |
| ARS B 38 | CAD / STEP (ZIP) | |
| Роздільна здатність | 256 імп\об |
| Швидкість | 3000 RPM макс. |
| Тип вимірювання | Магнітний |
| Частота відгуку | 300 KHz |
| Споживання струму | 50 mA Номінальний |
|
Електр.інтерфейс |
HPL:
|
|

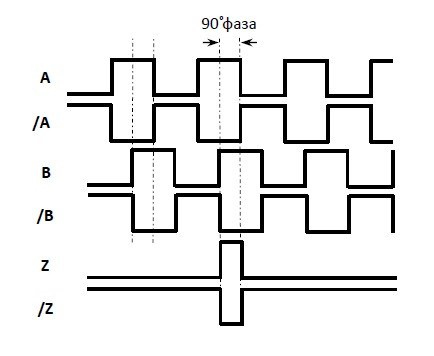

Вихідні сигнали |
A, /A, B, /B, Z, /Z |
|
Вихідний струм |
100 mA max. (на каналl) |
| Підключення | кабель 3м |

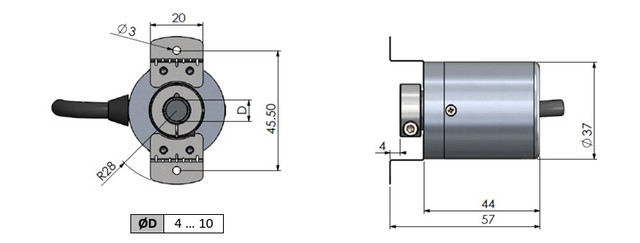

| Діаметр корпусу | 37 mm |
| Діаметр валу |
6 mm |
| Робоча температура | -25...+85 °C |
| Температура зберігання | -40...+100 °C |
| Клас захисту | IP54 |
| Вага | ~110 gr |
|
Матеріал |
Корпус: Алюміній Вал: Нержавіюча сталь |
| МОДЕЛЬ: ARS B 38 | |
 |
 СИГНАЛ
|
 КОЛІР КАБЕЛЮ
|
|
A
|
ЖОВТИЙ
|
|
/B
|
БІЛИЙ
|
|
+V
|
ЧЕРВОНИЙ
|
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | СІРИЙ |
|
Z
|
РОЖЕВИЙ
|
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування відповідає Line Driver, сигнали (/A, /B, /Z) мають бути додані в систему. Якщо ні, сигнальні кабелі /A, /B, /Z необхідно закріпити ізольованими окремо. Не забувайте, що вони теж під напругою.
Більше варіантів для вашого виробництва - у розділі [Інкрементальні енкодери, корпус 37мм | ATEK]
| Основні атрибути | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Вихід кабелю | задній |
| Діаметр валу | 6 mm |
| Діаметр корпусу (mm) | 37 |
| Електричне підключення | Кабель задній вивід |
| Канали | A,/A,B,/B,Z,/Z |
| Клас захисту ІР | 54 |
| Мoдель | ARS-B |
| Підключення | кабель 3м |
| Разрешение | 256 імп\об |
| Рівень сигналу | 5-30 VDC |
| Тип валу | внутрішній вал |
| Тип фланця | Z фланець |
