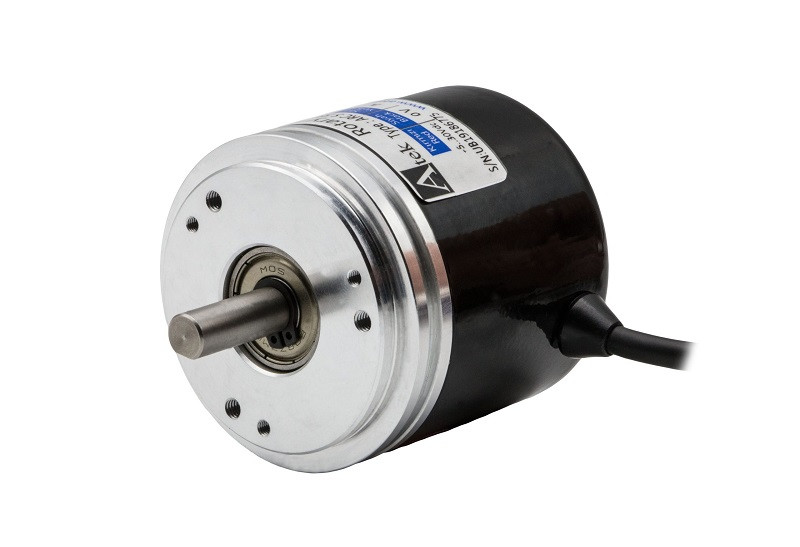

Енкодер для пакувальних машин ARS-S-58, виcтупаючий вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
- Під замовлення
- Код: ARS-S-58-256-HPL-6-3M-A6С
Відправка з 20 березня 20264 389 ₴
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
Інкрементальний енкодер ARS-S-58 із виступаючим валом діаметром 6 мм забезпечує точне зчитування обертального положення з роздільною здатністю 256 імпульсів на оберт. Це рішення призначене для систем автоматизації, де важлива надійність, чіткість сигналів та універсальність підключення.
Модель оснащена Push-Pull (HPL) виходом, що підтримує сигнали A,/A, B,/B, Z,/Z, що дозволяє передавати дані на великі відстані з високою завадостійкістю. Енкодер працює в широкому діапазоні напруги 5–30 VDC, має задній вихід кабелю довжиною 3 м, зручний для монтажу в обмеженому просторі.
Основні характеристики:
- Тип: інкрементальний оптичний енкодер
- Вал: виступаючий, Ø6 мм
- Роздільна здатність: 256 імпульсів/оберт
- Діаметр корпусу: 58 мм
- Вихідні сигнали: A,/A, B,/B, Z,/Z
- Тип виходу: Push-Pull (HPL)
- Напруга живлення: 5–30 VDC
- Кабель: 3 м, задній вихід
- Монтаж: зажимний фланець
Застосування - автоматизовані виробничі лінії
- пакувальні машини
- деревообробне обладнання
- контролери обертів і положення
- приводи та ПЛК-системи
Технічні характеристики|
ARS S 58 |
|
| Діаметр корпусу (mm) | 58 |
| Магнітне вимирювання | √ |
| Оптичне вимирювання | - |
| Роздільна здатність | 256 імп/об |
| Рівень сигналу | HPL 5-30 VDC |
| Вал (mm) | 6 |
| Швидкість обертання (об/хв) | 3000 |
| Частота відгуку (КГц) | 300 |
| Температура експлуатації (⁰C) | -25...+85 |
| Клас захисту | IP 54 |
| Електричне з'єднання |
кабель 3м |
| Вихідні сигнали | A, /A, B, /B, Z, /Z |
| Вихідний струм | 100 мА макс. (на канал) |
| Температура зберігання (°C) | -40...+100 |
| Вага | ~200 гр |
| Матеріал | Корпус: Алюміній Вал: Нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу | Мова | |
| ARX S 58 | Технічний опис | EN |  |
| ARX S 58 | Технічний опис | UA | |
| ARS S 58 | CAD / STEP (ZIP) | |
|
| ARC S 58 | CAD / STEP (ZIP) | |
ГАБАРИТНІ РОЗМІРИ(mm)
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ
 СИГНАЛ |
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | ЗЕЛЕНИЙ |
| Z | РОЖЕВИЙ |
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
Енкодер ARS-S-58 — компактне й надійне рішення для точного контролю обертів у промислових умовах. Висока сумісність, стабільна робота та зручність інтеграції.
Оберіть інші моделі у розділі [Інкрементальні енкодери]
| Основні атрибути | |
|---|---|
| Виробник | Атек |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Електричне підключення | Кабель задній вивід |
| Мoдель | ARS-S виступаючий вал |
| Рівень сигналу | 5-30 VDC |
| Канали | A,/A,B,/B,Z,/Z |
| Тип валу | виcтупаючий вал |
| Діаметр валу | 6 mm |
| Клас захисту ІР | 54 |
| Підключення | кабель 3м |
| Тип фланця | зажимний фланець |
| Напрямок кабелю | задній |
| Роздільна здатність | 256 імп\об |
| Діаметр корпусу (mm) | 58 |
- Ціна: 4 389 ₴
