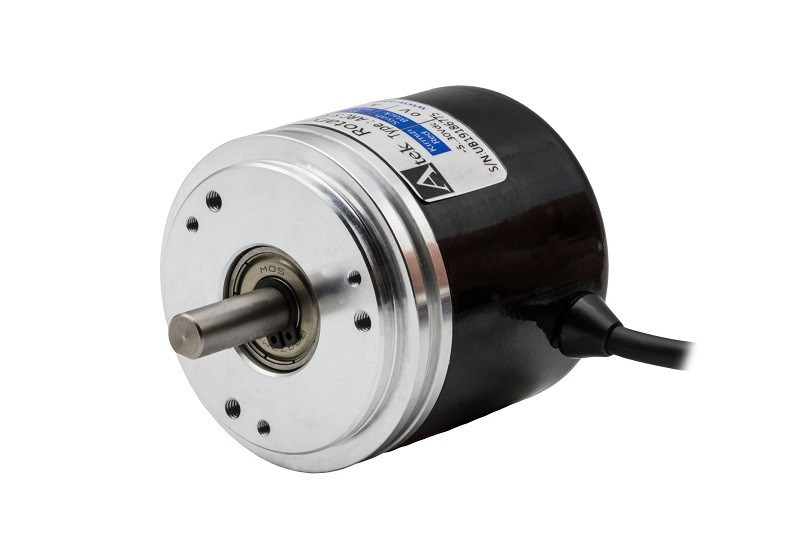

Енкодер/датчик обертів вала ARS-S-58, виcтупаючий вал, 6mm, 2500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м,задній
- Під замовлення
- Код: ARS-S-58-2500-HPL-6-3M-A6
Відправка з 21 березня 20264 511 ₴
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 2500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м,задній
Високоточний інкрементальний енкодер ARS-S-58 з виступаючим валом діаметром 6 мм та роздільною здатністю 2500 імпульсів на оберт призначений для точного контролю обертання, позиціювання та вимірювання швидкості у промислових автоматизованих системах.
Переваги:-
Висока точність сигналу
-
Універсальний діапазон живлення
-
Надійна конструкція для промислових умов
-
Легка інтеграція в системи керування
-
Оптимальний вибір для задач з підвищеними вимогами до точності
Сфери застосування:-
Приводи, серводвигуни
-
Робототехніка
-
Високоточні ЧПК-системи
-
Автоматизовані виробничі лінії
-
Пакувальне, текстильне, друкарське обладнання
Технічні характеристики|
ARS S 58 |
|
| Діаметр корпусу (mm) | 58 |
| Магнітне вимирювання | √ |
| Оптичне вимирювання | - |
| Роздільна здатність | 2500 імп/об |
| Рівень сигналу | HPL 5-30 VDC |
| Вал (mm) | 6 |
| Швидкість обертання (об/хв) | 3000 |
| Частота відгуку (КГц) | 300 |
| Температура експлуатації (⁰C) | -25...+85 |
| Клас захисту | IP 54 |
| Електричне з'єднання |
кабель 3м |
| Вихідні сигнали | A, /A, B, /B, Z, /Z |
| Вихідний струм | 100 мА макс. (на канал) |
| Температура зберігання (°C) | -40...+100 |
| Вага | ~200 гр |
| Матеріал | Корпус: Алюміній Вал: Нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу | Мова | |
| ARX S 58 | Технічний опис | EN |  |
| ARX S 58 | Технічний опис | UA | |
| ARS S 58 | CAD / STEP (ZIP) | |
|
| ARC S 58 | CAD / STEP (ZIP) | |
ГАБАРИТНІ РОЗМІРИ(mm)
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ
 СИГНАЛ |
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | ЗЕЛЕНИЙ |
| Z | РОЖЕВИЙ |
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
Енкодер ARS-S-58 (2500 імп/об) — це надійне рішення для задач, де критично важлива висока роздільна здатність та стабільна робота в складних умовах.
Оберіть інші моделі у розділі [Інкрементальні енкодери]
| Основні атрибути | |
|---|---|
| Виробник | Атек |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Електричне підключення | Кабель задній вивід |
| Мoдель | ARS-S виступаючий вал |
| Рівень сигналу | 5-30 VDC |
| Канали | A,/A,B,/B,Z,/Z |
| Тип валу | виcтупаючий вал |
| Діаметр валу | 6 mm |
| Клас захисту ІР | 54 |
| Підключення | кабель 3м |
| Тип фланця | зажимний фланець |
| Напрямок кабелю | задній |
| Роздільна здатність | 2500 імп\об |
| Діаметр корпусу (mm) | 58 |
- Ціна: 4 511 ₴
