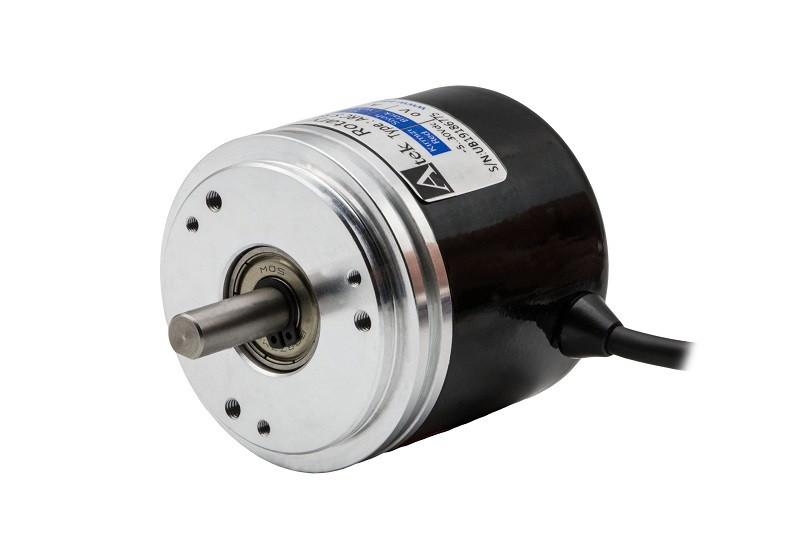

Інкрементальний енкодер ARS-S-58, виcтупаючий вал, 6mm, 4096 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
- Під замовлення
- Код: ARS-S-58-4096-HPL-6-3M-A6
Відправка з 20 березня 20265 486 ₴
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 4096 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
Інкрементальний енкодер ARS-S-58 із виступаючим валом 6 мм і надвисокою роздільною здатністю 4096 імпульсів на оберт забезпечує максимально точне позиціювання та зчитування швидкості обертання. Пристрій ідеально підходить для високоточних систем автоматизації, де важлива точність і стабільність вимірювань.
Переваги:
-
Надвисока точність і деталізація
-
Універсальне підключення до систем управління
-
Сумісність із сучасним промисловим обладнанням
-
Стійкість до впливів навколишнього середовища
-
Надійна робота в режимах з високим навантаженням
Застосування -
Прецизійні приводи та серводвигуни
-
Високоточні ЧПК-машини
-
Робототехніка
-
Лінії точної обробки та пакування
-
Вимірювальні системи в автоматизованому виробництві
Технічні характеристики|
ARS S 58 |
|
| Діаметр корпусу (mm) | 58 |
| Магнітне вимирювання | √ |
| Оптичне вимирювання | - |
| Роздільна здатність | 4096 імп/об |
| Рівень сигналу | HPL 5-30 VDC |
| Вал (mm) | 6 |
| Швидкість обертання (об/хв) | 3000 |
| Частота відгуку (КГц) | 300 |
| Температура експлуатації (⁰C) | -25...+85 |
| Клас захисту | IP 54 |
| Електричне з'єднання |
кабель 3м |
| Вихідні сигнали | A, /A, B, /B, Z, /Z |
| Вихідний струм | 100 мА макс. (на канал) |
| Температура зберігання (°C) | -40...+100 |
| Вага | ~200 гр |
| Матеріал | Корпус: Алюміній Вал: Нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу | Мова | |
| ARX S 58 | Технічний опис | EN |  |
| ARX S 58 | Технічний опис | UA | |
| ARS S 58 | CAD / STEP (ZIP) | |
|
| ARC S 58 | CAD / STEP (ZIP) | |
ГАБАРИТНІ РОЗМІРИ(mm)
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ
 СИГНАЛ |
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | ЗЕЛЕНИЙ |
| Z | РОЖЕВИЙ |
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
Енкодер ARS-S-58 (4096 імп/об) — це оптимальний вибір для інженерних рішень, де критично важлива точність, надійність і стабільність сигналу.
Оберіть інші моделі у розділі [Інкрементальні енкодери]
| Основні атрибути | |
|---|---|
| Виробник | Атек |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Електричне підключення | Кабель задній вивід |
| Мoдель | ARS-S виступаючий вал |
| Рівень сигналу | 5-30 VDC |
| Канали | A,/A,B,/B,Z,/Z |
| Тип валу | виcтупаючий вал |
| Діаметр валу | 6 mm |
| Клас захисту ІР | 54 |
| Підключення | кабель 3м |
| Тип фланця | зажимний фланець |
| Напрямок кабелю | задній |
| Роздільна здатність | 4096 імп\об |
| Діаметр корпусу (mm) | 58 |
- Ціна: 5 486 ₴
