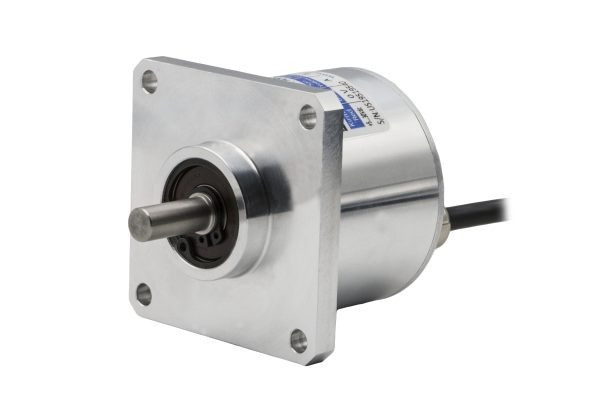

Енкодер ARK-S-58 з валом 6mm, квадратний фланець, IP67, 250 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
- Під замовлення
- Код: ARK-S-58-250-TTL-6-3M-A-6
Відправка з 26 січня 20269 510 ₴
Енкодер IP67, квадратний фланець, ARK-S-58, 6mm, 250 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній
Інкрементальний енкодер з роздільною здатністю 250 імп/об, живленням 5 VDC (TTL) та кабельним підключенням 3 м — надійне рішення для точного визначення положення або швидкості обертання в автоматизованих системах. Вал діаметром 6 мм забезпечує сумісність з широким спектром механічних вузлів, а зручне електричне підключення робить інтеграцію максимально простою.
Переваги
-
Підвищена стійкість до пилу, вологи, ударів і вібрацій
-
Просте встановлення завдяки стандартному квадратному фланцю
-
Сумісність із широким діапазоном систем завдяки універсальному живленню та вихідним сигналам
-
Довговічність та зносостійкість за рахунок використання безконтактного методу вимірювання
Сфера застосування:
автоматизація виробництва, верстати ЧПУ, приводи, конвеєри, обладнання для пакування, інші системи контролю обертів та позиціонування.
|
ARK S 58 6mm, 250 імп\об, TTL 5 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній |
|
| Макс. робоча швидкість | 3000 RPM |
| Тип вимірювання | Магнітний, безконтактний |
| Роздільна здатність | 250 імп\об |
| Живлення |
TTL: 5 VDC |
| Споживання струму | 50 mA номінально |
| Вихідні сигнали |
A, /A, B, /B, Z, /Z |
| Робоча температура | -25...+85 °C |
| Температура зберігання | -40...+85 °C |
| Електр. підключення |
кабель 3м |
| Діаметр вала | 6 mm |
| Клас захисту | IP67 |
| Вага | ~330 гр. |
| Матеріал |
Корпус: Алюміній Вал: Нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу |
Мова |
|
| ARK S 58 | Технічний опис | EN |  |
| ARK S 58 | Технічний опис | UA | |
| ARK S 58 | Технічний опис | RU | |
| ARK S 58 | Інструкція користувача | EN | |
| ARK S 58 | CAD / STEP (ZIP) | |
ГАБАРИТНІ РОЗМІРИ(mm)
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ
 СИГНАЛ |
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | СІРИЙ |
| Z | РОЖЕВИЙ |
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
Ціна вказана орієнтовна. Остаточна вартість залежить від конфігурації, технічних параметрів, обсягу замовлення. Уточнюйте у менеджера.
Оберіть інші моделі у розділі [Безконтактні інкрементальні енкодери серії ARK S 58, з валом].
| Основні атрибути | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 67 |
| Технічні характеристики | |
| Рівень сигналу | 5 VDC |
| Канали | A,/A,B,/B,Z,/Z |
| Тип валу | виcтупаючий вал |
| Підключення | кабель 3м |
| Напрямок кабелю | задній |
| Роздільна здатність | 250 імп\об |
| Діаметр валу | 6 mm |
| Діаметр корпусу (mm) | 58 |
| Тип фланця | квадратний фланець |
| Клас захисту ІР | 67 |
| Електричне підключення | Кабель задній вивід |
