Магнітострикційний датчик лінійного переміщення

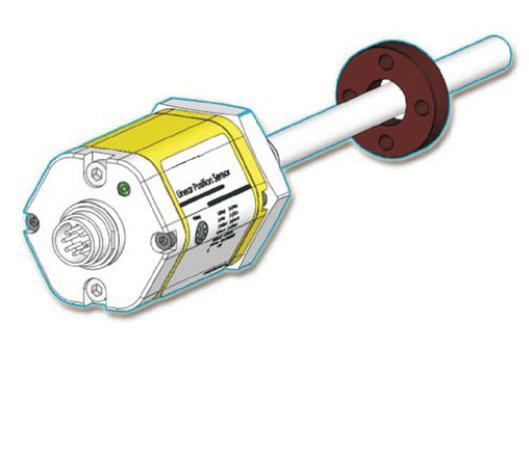

Магнітострикційний датчик лінійного переміщення MAX-RHS

• Олія стійка в міцному корпусі
• Без нульової мітки, абсолютне переміщення
• Безконтактний метод вимірювання
• Висока точність вимірювання, 16 bit D/A — аналоговий тип виходу, min. 0.5um для SSI типу виходу
• Нелінійність   < ±  0,01%  от  повного  ходу
• Похибка: < ±0.001% від  повного  ходу
• Проста діагностика, LED-індикатор у реальному часу
• Moдульний легко монтований

Аналоговий вихід

вимірювання параметрів

Діапазон вимірювання:                                25mm-7600mm

Вихідний сигнал:   Ток                             4-20mA     (навантажувальний опір: ≤500Ω)
                              Напруга                0- 10Vdc   (навантажувальний опір: > 5kΩ)
Роздільна здатність:                                             16 bit D/A (не обмежений)
Низькість:                                          < ± 0.01% от  повного ходу (Min.50um).
Похибка:                                           < ±0.002% від повного ходу (Min.2um)
Час опитування:                                           0.5ms (шток < 0.5m)
                                                                 1.0ms (0.5m < шток < 1m)
                                                                 2.0ms (1m < шток < 2m)
                                                                 3.0ms (2m < шток < 3m)

умови експлуатації

Робоча температура:                            -40℃ ...+85℃
Температурний коефіцієнт:                < 30ppm℃
Відносна вологість:                    90% без конденсації
Ступінь захисту:                                    IP67

електричні характеристики

Тип підключення:                                     кабель або 6 pin конектор
Робоча напруга:                                24V dc (-15/+20%)
Робочий струм:                                            < 60mA
Захист від переполюсування:                     до -30V dc
Захист від перенапруги:                   до 36V dc
Ізоляція:                                                 500V (між сигналом і корпусом)
Індикація:                                               червоний, зелений подвійний LED індикатор

SSI-вихід

вимірювання параметрів

Діапазон вимірювання:                                25mm-7600mm
SSI сигнал:                                               24, 25, 26 bit бинарный / код Грея
Швидкість передавання:                                 70kBd ― 1Mb
Довжина лінії:                                              < 3     < 50   < 100 < 200   < 400 m
Швидкість:                                                1000 < 400 < 300 < 200 < 100 kBd
роздільна здатність:                                              0.5 / 1 / 2 / 5 / 10 / 20 /50 / 100 um
Низькість:                                          < ±0.01% від повного ходу (Min.40um).
Похибка:                                           < ±0.001% від повного ходу (Min.1 bit)
Час опитування:                               шток    300    750  1000  2000  5000 （mm）
частота:                                                  3.7     3.0   2.3     1.2    0.5  （kHz）

умови експлуатації

Робоча температура:                            -40℃ ...+85℃
Температурний коефіцієнт:                < 30 ppm ℃
Відносна вологість:                    90% без конденсації
Ступінь захисту:                                    IP67

електричні параметри

Тип підключення:                                     кабель або 7 pin конектор
Робоча напруга:                                24V dc (-15/+20%)
Робочий струм:                                            < 50mA
Захист від переполюсування:                      до -30V dc
Захист від перенапруги:                    до 36V dc
Ізоляція:                                                  500V (між сигналом і корпусом)
Індикація:                                                червоний, зелений подвійний LED індикатор
