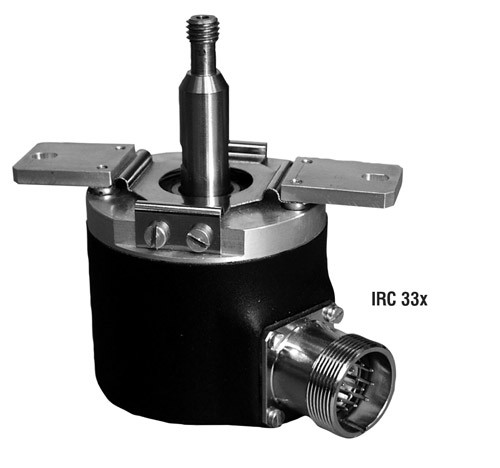

Інкрементальний ротаційний енкодерOS330 — 335

Інкрементальний ротаційний енкодерOS330 — 335
  • Інкрементальний ротаційний енкодерOS330 — 335, фото 2
  • Інкрементальний ротаційний енкодерOS330 — 335, фото 3
  • Інкрементальний ротаційний енкодерOS330 — 335, фото 4
  • Інкрементальний ротаційний енкодерOS330 — 335, фото 5
  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 11 червня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Інкрементальний ротаційний енкодерOS330 — 335Інкрементальний ротаційний енкодерOS330 — 335
Ціну уточнюйте
Під замовлення
+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир
Опис
Специфікації
Інформація для замовлення

http://www.larm.cz

Інкрементальний ротаційний енкодер менталю — 335

ver330  –  335- зовнішній  вал ⁇ 12  mm c  різзю  M8x5,5  мм.
Форма вала може бути виготовлена відповідно до вимог замовника.

Інкрементальний датчик обертального типу картридж з  LED-діодом у стандартному промисловому виконанні перетворює обертальний рух на електричні сигнали за допомогою фотоелектричного зчитування растру двох  скляних елементів  (Stора  и  ротора).  Передбачаються для отримання електронної інформації про взаємне положення двох механічних вузлів за кутовому повороті або обертальних переміщеннях. Типова є використання датчиків типу 450 спільно з цифровими індикаторами або системами керування.

Технічні параметри

Оберти                                                                                                                         10000 min.-1                                     Кутове прискорення                                                                                                           40000 весел.с-2
Момент інерції механічних деталей                                                                          20 г.см-2 ± 10%
Навантаження вала core                                                                                                                                                                                                                 — аксіальна                                                                      330-335 — 40 Н макс.
                                              — радіальна                                                                      330-335 — 60 Н макс.
Ступінь захисту                                                                                                             ІР65
Вага макс.                                                                                                                          0,35 кг

Електричні параметри IRC 330 IRC 331 IRC 332 IRC 333 IRC 334 IRC 335
Напруга живлення Uni (В) 10-30 10-30 10-30 5±5%  5±5%  5±5%

Напруга живлення OC Uo [V]

- 5-30 Un 5-30 Un -

Максимальне власне споживання In (мА)

50/30V  50/30V  50/30V  100 100 100

Максимальна навантаження                     (вихідних каналів) I0 (мА)

±25  25 -25  25  -25  ±20
Макс.частота на вході F0
(кГц)
150 100 100 100 100 200
Рівні вихідних електричних сигналів
Uoh [V] Un =30V, Ion =10mA  Un-3 - > Un-1 - > Un-1 > 2.5
Uol[V] Un=U0=30V, Iol=-10mA < 1,2  < 1 - < 1 - < 0,4
Ioh[µA] Un=U0=30V - < -6 - < -6 - -
Iol[µA] Un=U0=30V - - < 6  - < 6  -
Макс. довжина соед.кабелю (м) 100 20 20 20 20 50



Робочі умови
Вібрація згідно з FC ⁇ SN345791                                                                         10 gn(10 ÷ 2000 Hz)                        Ударний імпульс                                                                                                 50 gn (100 мс)
Робоча температура                                                                                                                                                                                                 — стандартна                                                                0° ÷ +60°C
                                     — виготовлення   M                                                           –25° ÷ +60°C
Вологість                                                                                                                                                                                                                   — відносна                                                            95% макс.
                                     — абсолютна                                                                  40 г.м-3 макс

Технічні характеристики в каталожних аркушах за запитом
