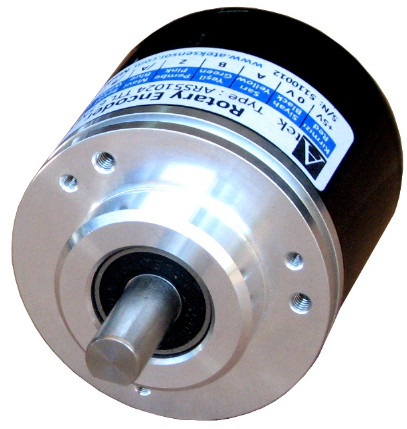

Інкрементальний магнітний енкодер ARS S 50, виcтупаючий вал, 6mm, 5000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z
- Під замовлення
- Код: ARS-S-50-5000HPL-6-3M-A-6
Відправка з 25 листопада 20267 103 ₴
Інкрементальний магнітний енкодер ARS S 50, виcтупаючий вал, 6mm, 5000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z
Інкрементальний магнітний енкодер ARS-S-50 з виступаючим валом 6 мм забезпечує надзвичайно високу точність завдяки роздільній здатності 5000 імпульсів на оберт. Оснащений магнітним принципом дії, енкодер демонструє високу стійкість до пилу, вологи та вібрацій, що робить його надійним рішенням для складних промислових умов. Працює в діапазоні живлення 5–30 VDC, має вихід Push-Pull (HPL) і стандартні сигнали A,/A, B,/B, Z,/Z.
✅ Міцна конструкція корпусу діаметром 50 мм та зручний монтаж роблять цю модель ідеальною для систем автоматизації, верстатів ЧПК, приводів і пакувального обладнання.
|
ARS S 50 |
|
| Діаметр корпусу (mm) | 50 |
| Магнітне вимирювання | √ |
| Оптичне вимирювання | - |
| Роздільна здатність | 5000 імп\об |
| Рівень сигналу | HPL 5-30 VDC |
| Вал (mm) | 6 |
| Швидкість обертання (об/хв) | 3000 |
| Частота відгуку (КГц) | 300 |
| Температура експлуатації (⁰C) | -25...+85 |
| Клас захисту | IP 54 |
| Електричне з'єднання |
кабель 3м |
| Вихідні сигнали | A, /A, B, /B, Z, /Z |
| Вихідний струм | 100 мА макс. (на канал) |
| Температура зберігання (°C) | -40...+100 |
| Вага | ~180 гр |
| Матеріал | Корпус: Алюміній Вал: Нержавіюча сталь |
| Модель | Опис файлу | Мова | |
| ARx S 50 | Технічний опис | EN |  |
| ARx S 50 | Технічний опис | UA | |
| ARx S 50 | Технічний опис | RU | |
| ARx S 50 | CAD / STEP (ZIP) | |
 СИГНАЛ |
 КОЛІР КАБЕЛЮ |
| A | ЖОВТИЙ |
| /B | БІЛИЙ |
| +V | ЧЕРВОНИЙ |
| 0 V | ЧОРНИЙ |
| /A | СИНІЙ |
| B | ЗЕЛЕНИЙ |
| /Z | ЗЕЛЕНИЙ |
| Z | РОЖЕВИЙ |
У таблиці вище показано кольори кабелів вихідних сигналів датчика. Якщо схема керування передбачає використання датчиків Line Driver (/A, /B, /Z) канали використовуютьс, якщо ж ні, то сигнальні кабелі /A, /B, /Z не підєднуються. Не забувайте, що на цих провідниках є напруга, тому вони повинні бути ізольовані.
| Основні атрибути | |
|---|---|
| Виробник | ATEK Sensor Technologies |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 54 |
| Користувальницькі характеристики | |
| Діаметр корпусу | 50 mm |
| Мoдель | ARS-S виступаючий вал |
| Роздільна здатність | 5000 імп\об |
| Технічні характеристики | |
| Діаметр валу | 6 mm |
| Електричне підключення | кабель 3м |
| Канали | A,/A,B,/B,Z,/Z |
| Клас захисту ІР | 54 |
| Напрямок кабелю | задній |
| Рівень сигналу | HPL 5-30 VDC |
| Тип валу | виcтупаючий вал |
| Тип фланця | зажимний фланець |
