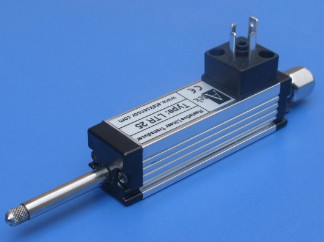

Датчик лінійного переміщення LTR, LTR-25, 5KOm для вимірювання коротких переміщень із поворотною пружиною

Потенціометричні датчики лінійного переміщення серії LTR | ATEK призначені для точного вимірювання лінійного положення у промислових системах автоматизації. Головною особливістю серії є система пружинного відштовхування, яка забезпечує стабільний контакт вимірювального елемента з об’єктом та надійну роботу навіть у динамічних механізмах.

Датчики працюють у режимі ABSOLUTE, оскільки використовують потенціометричний принцип вимірювання — положення не втрачається навіть при відключенні живлення. Завдяки провідному пластиковому резистивному елементу з високою лінійністю датчики забезпечують стабільні та точні вимірювання. Датчики мають високий ресурс роботи — до 100 мільйонів циклів, забезпечуючи стабільну лінійність і точність вимірювання.

Повні технічні характеристики та доступні варіанти виконання представлені в описі групі «Потенціометричні датчики лінійного переміщення серії LTR | ATEK».

 Особливості серії LTR:

• Система пружинного відштовхування

• Потенціометричний принцип вимірювання (ABSOLUTE)

• Тривалий ресурс роботи — до 100 млн рухів

• Висока точність вимірювання

• Робоча швидкість до 5 м/с

 Електричні підключення:

* Вихідний сигнал може бути потенціометричним, 0-10 В постійного струму або 4-20 мА, залежно від моделі (див. таблицю кодів продуктів).

Підключення потенціометра (дільник напруги)
Примітка: Лінія GND живлення та виходу сигналу є спільною. Тому її можна підключити за допомогою 3-провідного кабелю.

Застосування

• Системи вимірювання та контролю положення

• Деревообробні, клепальні, пакувальні та зварювальні машини

• Складальне та випробувальне обладнання

• Медичне обладнання

• Будівельна техніка
