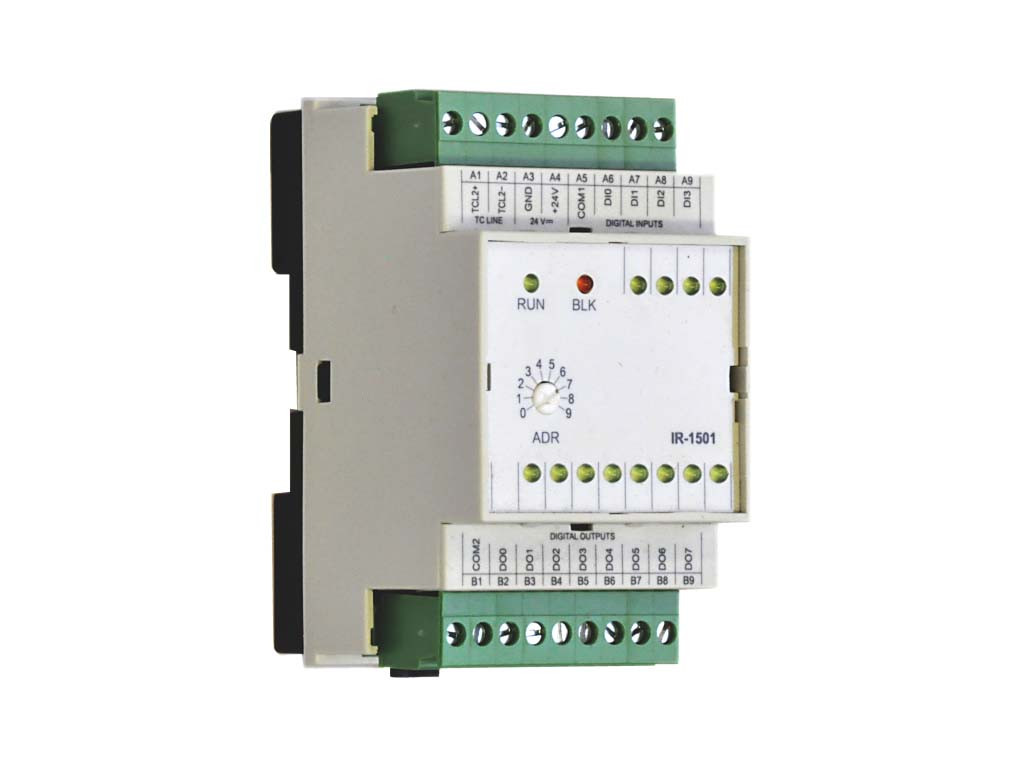

Модуль розширення з дискретними входами та релейними виходами IR-1501
IR-1501 — це модуль розширення для систем автоматизації на базі ПЛК Foxtrot. Він забезпечує 4 дискретні входи та 8 релейних виходів, дозволяючи ефективно збільшити кількість підключень до центрального модуля. Підходить для роботи з навантаженнями напругою від 24 В DC до 230 В AC та для підключення сенсорів або кнопок на 24 В DC.
Основні характеристики
-
Модуль розширення з 4 дискретними входами та 8 релейними виходами для збільшення кількості входів і виходів центральних модулів ПЛК FOXTROT.
-
Релейні контакти з'єднані в одну групу з одним загальним терміналом.
-
Виходи для навантаження з напругою від 24 В DC до 230 В AC.
-
Входи для під'єднання сигналів із напругою 24 В DCі із загальним мінусовим терміналом.
-
Входи можна конфігурувати незалежно.
-
4 входи (DI0-DI3) — швидкодійні, з фільтром 5 мкс. Можуть конфігуруватися на такі ж функції, які мають швидкодійні входи на центральному модулі CP-1004.
-
Спеціальні функції: одне й двобічне лічильники, кодувальник для вимірювання позиції, вимірювання тривалості імпульсу (мінімельно 50 мкс) та ін.
-
Гальванічна ізоляція входів.
-
Світлодіодна індикація статусу входів.
Монтаж та підключення:
-
Компактне виконання для монтажу на DIN-рейку (3 модулі), легко вміщується в стандартні щити
-
Підключення до ПЛК через шину TCL2 — до 400 м (до 1,7 км з використанням оптичного конвертора KB-0552)
-
Підключення живлення, шин TCL2, входів і виходів здійснюється гвинтовими клемами
-
Розташування на шині TCL2 задається перемикачем на передній панелі модуля
Застосування
-
Для під'єднання навантаження за напруги 24 В DC і 230 В AC.
-
Для під'єднання дискретних сенсорів і вимикачів на 24 В постійної напруги.
-
Як лічильник імпульсів до 5 кГц.
-
Для інкрементальних датчиків/кодувальників позиції.

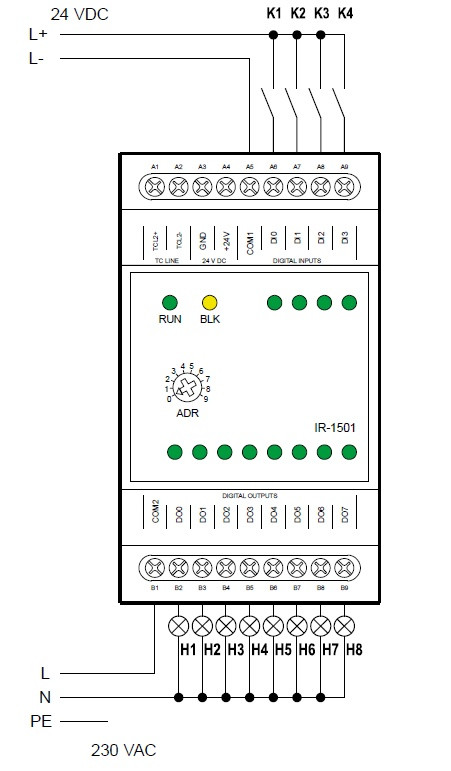

Приклад під'єднання
Переваги модуля IR-1501:
-
Одночасно 4 входи та 8 релейних виходів
-
Швидкодійні входи (до 5 кГц) для лічильників або датчиків
-
Працює з широким діапазоном напруг (від 24 В DC до 230 В AC)
-
Гальванічна розв’язка входів для надійності
-
Зручна індикація станів через світлодіоди
-
Підключення до ПЛК на відстані до 1,7 км через оптичний конвертор
-
Монтаж на DIN-рейку (3 модулі)
| Габаритні розміри | |
|---|---|
| Довжина | 90 мм |
| Ширина | 53 мм |
| Висота | 65 мм |
| Основні | |
| Виробник | IR |
