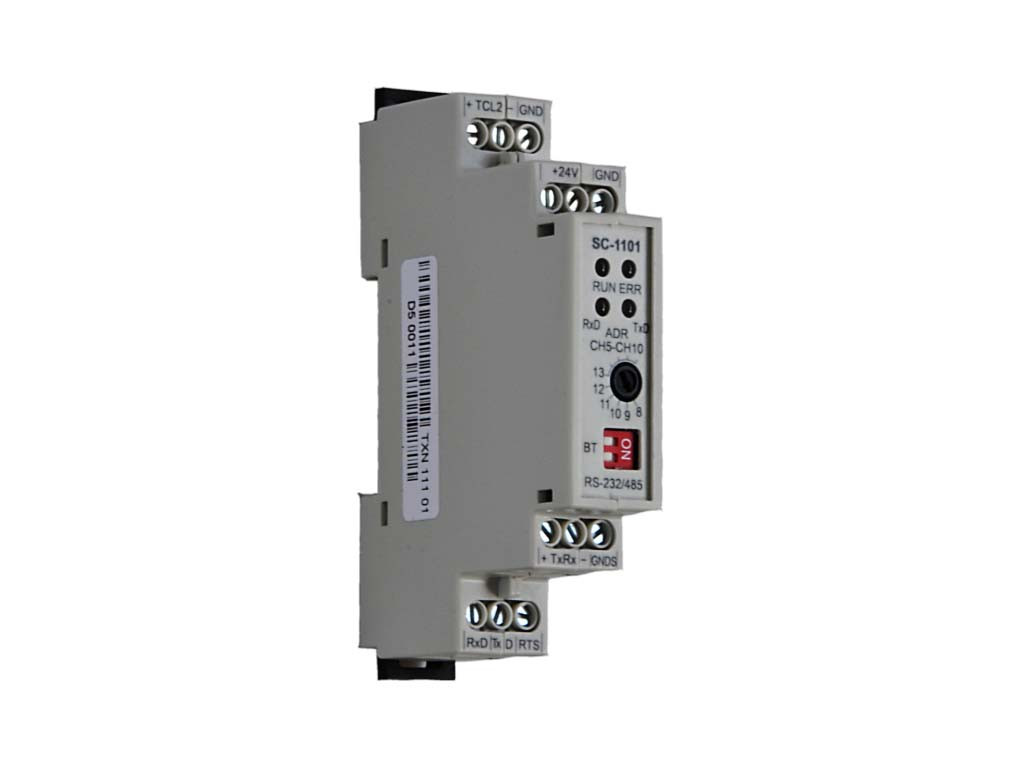

Комунікаційний модуль SC-1101 для RS-232/485
- Під замовлення
- Код: TXN 111 01
Відправка з 20 жовтня 2024Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
+380 (68) 854-55-57
Павлоповернення товару протягом 14 днів за домовленістю
Комунікаційний модуль SC-1101 для RS-232/485
Ціну уточнюйте
Під замовленняОпис
Характеристики
Специфікація
Інформація для замовлення
Основні характеристики
• Модуль SC-1101 являє собою системний комунікаційний модуль, який дає змогу інтегрувати в центральний модуль послідовні порти RS-232 або RS-485 з підтримкою режимів UNI і ПК.
• Модуль SC-1102 являє собою системний комунікаційний модуль, який дає змогу інтегрувати в центральний модуль послідовний порт CAN з підтримкою режиму CSJ.
• Докладна інформація про послідовні порти та їх використання наведена в окремому мануалі — Сірий зв'язок TECOMAT (ТРВ 004 03.01).
• Параметри зв'язку встановлюються в середовищі розробки Mosaic у конфігурації HW.
• Центральні модулі Tecomat Foxtrot дають змогу під'єднувати до 6 модулів системного зв'язку SC-1101 і SC-1102, які займають канали СН5 у CH10.
• SC-1101 модуль містить один послідовний порт, обладнаний обома інтерфейсами як RS-232 і RS-485.
• В одночасно можна використовувати тільки один із цих інтерфейсів. Одночасне під'єднання через обидва інтерфейси не є можливим.
Під'єднання
• Для модуля SC-1101 закінчення RS-485 виконується обома перемикачами BT на передній панелі модуля в положенні BT (праворуч).
• SC-1101 інтерфейсний модуль підтримує RS-232 сигнали керування зв'язку RTS.
• Для модуля SC-1102 треба лінію CAN закінчувати пристроями, які є на кожному кінці лінії.
• Якщо пристрій є всередині лінії закінчення не здійснюється. У цьому разі обидва перемикачі BT зсунуть вліво.
• Модуль живиться напругою 24 В постійного струму.
Використання
• Як доповнення до шини TCL2 призначеної для контролю модулів введення/виведення, використовуються послідовні канали, які обробляють меншу об'єм даних із менше часу спілкування.
• Модуль SC-1101 являє собою системний комунікаційний модуль, який дає змогу інтегрувати в центральний модуль послідовні порти RS-232 або RS-485 з підтримкою режимів UNI і ПК.
• Модуль SC-1102 являє собою системний комунікаційний модуль, який дає змогу інтегрувати в центральний модуль послідовний порт CAN з підтримкою режиму CSJ.
• Докладна інформація про послідовні порти та їх використання наведена в окремому мануалі — Сірий зв'язок TECOMAT (ТРВ 004 03.01).
• Параметри зв'язку встановлюються в середовищі розробки Mosaic у конфігурації HW.
• Центральні модулі Tecomat Foxtrot дають змогу під'єднувати до 6 модулів системного зв'язку SC-1101 і SC-1102, які займають канали СН5 у CH10.
• SC-1101 модуль містить один послідовний порт, обладнаний обома інтерфейсами як RS-232 і RS-485.
• В одночасно можна використовувати тільки один із цих інтерфейсів. Одночасне під'єднання через обидва інтерфейси не є можливим.
Під'єднання
• Для модуля SC-1101 закінчення RS-485 виконується обома перемикачами BT на передній панелі модуля в положенні BT (праворуч).
• SC-1101 інтерфейсний модуль підтримує RS-232 сигнали керування зв'язку RTS.
• Для модуля SC-1102 треба лінію CAN закінчувати пристроями, які є на кожному кінці лінії.
• Якщо пристрій є всередині лінії закінчення не здійснюється. У цьому разі обидва перемикачі BT зсунуть вліво.
• Модуль живиться напругою 24 В постійного струму.
Використання
• Як доповнення до шини TCL2 призначеної для контролю модулів введення/виведення, використовуються послідовні канали, які обробляють меншу об'єм даних із менше часу спілкування.
| Габаритні розміри | |
|---|---|
| Довжина | 95 мм |
| Ширина | 18 мм |
| Висота | 58 мм |
