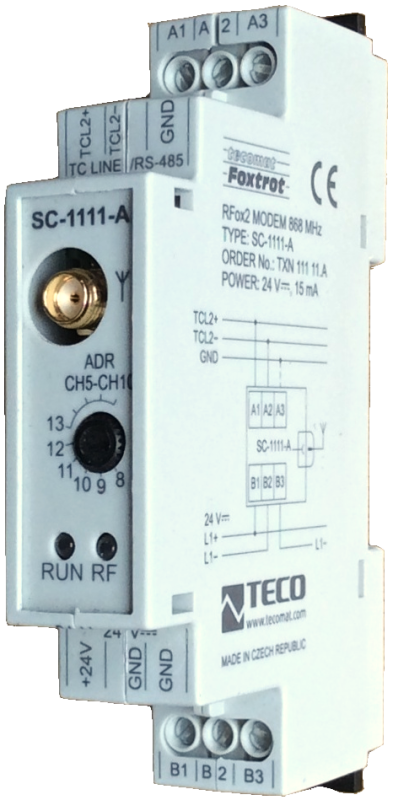

Комунікаційний модуль для бездротового передавання SC-1111.A

Модуль SC-1111.A — це системний комунікаційний модуль, що забезпечує підключення модулів бездротової мережі RFox II або взаємний бездротовий зв’язок між декількома ПЛК. Управління модулем здійснюється за допомогою бібліотеки RFoxMaster у середовищі розробки Mosaic. Центральні блоки TECOMAT FOXTROT дають змогу підключити до 6 системних комунікаційних модулів серії SC-11xx, які займають канали CH5 — CH10

DI
DI/AI
DO
AI
AO
COM
SENSOR

COM - System buses
TCL2 - system I/O bus	1x TCL2 slave
The communication rate of the system I / O bus	345 kbps
COM - Wireless network
RFox2 wireless network	RFox2 Master
RFox2 wireless network range	up to 256 RFox2 slave nodes
Communication frequency band	868,1 MHz
Transmission power	+14 dBm
Input sensitivity	–108 dBm
Modulation type	2-GFSK
Communication speed	50 kbps
Transmission frequency	868,1 MHz
Power supply
Supply voltage, tolerances	24 V DC, +25%, -15%, SELV
Maximum power input	< 0,5 W
Module thermal/power loss	0,4 W
Internal protection	Yes
Size and weight
Weight approx.	75 g
Product dimensions (width x height x depth)	18 x 90 x 58 mm
Module width in multiples of M (17.5 mm)	1M
Operating conditions, product standards
Product standard	ČSN EN 60730-1 ed. 2:2001 (mod IEC 60730-1:1999)
Protection class of electrical object	III, according to ČSN EN 61140 ed.3: 2016 (idt IEC 61140:2016)
IP rating (Ingress Protection) according to ČSN EN 60529: 1993 (idt IEC 529: 1989)	IP10B
Operating areas	Normal, acc. ČSN 33 2000-1 ed.2: 2009 (mod IEC 60354-1:2005)
Degree of pollution	1, according to ČSN EN 60664-1: 2004 (mod IEC 60664-1: 1992)
Type of device	Module on DIN rail
Working position	According to the installation description
Type of operation (operating frequency)	Continuous
Ambient operating temperatures	-20 °C to + 55 °C
Operating relative humidity	from 10 % up to 95 % without condensation
Operating atmospheric pressure	min. 70 kPa (<3,000 m above sea level)
Storage temperatures	–25 ° C to + 85 ° C
Electromagnetic compatibility, Mechanical endurance
Electromagnetic compatibility / Emission	B, according to EN 55032 ed. 2: 2017 (idt CISPR 32: 2015)
Electromagnetic compatibility / Immunity	min. according to ČSN EN 60730-1 ed.2: 2001
Sinusoidal vibration endurance	10 Hz to 57 Hz, amplitude 0,075 mm, 57 Hz to 150 Hz, acceleration 1 G (Fc test according to EN 60068-2-6: 1997 (idt IEC 68-2-6: 1995), 10 cycles per axis.)
Connection
Connection description	An example of module connection is shown in the following figure.
Module operation
Module diagnostics	The basic diagnostics is performed internally and the result is available in the relevant Mosaic environment registers
Maintenance
Description	The module does not require any maintenance under general installation conditions. The operations in which a part of the module has to be dismantled must always be carried out with the supply voltage disconnected.
Notice	Because the module contains semiconductor components, it is necessary to follow the principles for working with electrostatic sensitive components when handling the removed cover. It is not allowed to directly touch the printed circuit boards without protective measures !!!
Warranty
Generally	Warranty and complaint conditions are governed by the Terms and Conditions of Teco a.s.
Notice	You must meet all the conditions of this documentation before turning on the system. The system must not be put into service unless it has been verified and confirmed that the machinery meets the requirements of Directive 89/392 / EEC, in so far as it applies to it. Documentation subject to change.

" Основні характеристики
• Модуль SC-1111.A системний комунікаційний модуль, який дає змогу під'єднувати зв'язок RFох або бездротовий зв'язок між ПЛК. Для роботи модуля розроблена бібліотека RFoxMaster у середовищі Mosaic.
• Модуль SC-1112.T системний комунікаційний модуль, здатний розподіляти центральний блок на радіочастотний пакет за протоколом бездротового зв'язку M-Bus у режимі відновлення. Для роботи модуля розроблена бібліотека WMBusLib у середовищі Mosaic.
• Центральні блоки Tecomat FOXTROT дають змогу під'єднувати до 6 комунікаційних модулів SC-11xx до каналів CH5 — CH10.
Під'єднання
• Якщо модуль під'єднаний наприкінці лінії TCL2, необхідно використовувати для закінчення KB-0290. Адрес модуля на шині TCL2 встановлюється за допомогою поворотного перемикача.
• Антена з роз'ємом SMA, частота 868 МГц.
Використання
• Через пропускну здатність шини TCL2, призначеної переважно для модулів введення/виведення та керування, ці GPRS підходять тільки для синхронізації даних.
