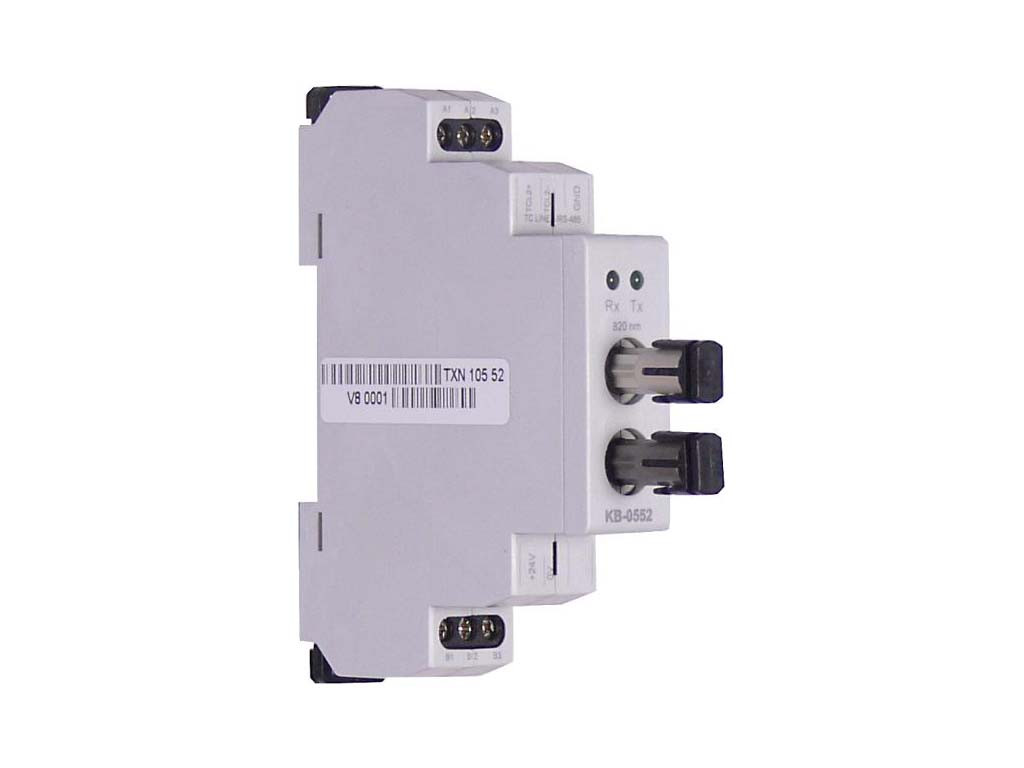

Модуль KB-0552 для оптичного підключення шини TCL2
Основні характеристики
• Модуль призначений для перекладу протоколу шини TCL2 з інтерфейсом RS-485 в Multi Mode для передачі по оптоволоконному з'єднанню – швидкість передачі даних 345 кбіт/с.
• Використання більшої кількості перетворювачів на одній шині TCL2 дозволяє створювати топологію "зірка".
Монтаж – підключення
• TCL2 і живлення підключається гвинтовими клемами.
• Пара оптоволокон мм (Multimode) підключається в роз'єм типу ST. Довжина з'єднання до 1750 м.
Використання
• Два модуля KB-0552 дають можливість підключення шини системи FOXTROT Multi Mode оптоволокнами з роз'ємами типу ST
• Модуль призначений для використання у випадках де потрібне з'єднання з гальванічною розв'язкою, з допомогою якої усувається вплив навколишнього середовища, насамперед від електромагнітних перешкод.
Габаритні розміри
Приклад підключення
Габаритні розміри | |
---|---|
Довжина | 90 мм |
Ширина | 18 мм |
Висота | 65 мм |
- Ціна: Ціну уточнюйте
