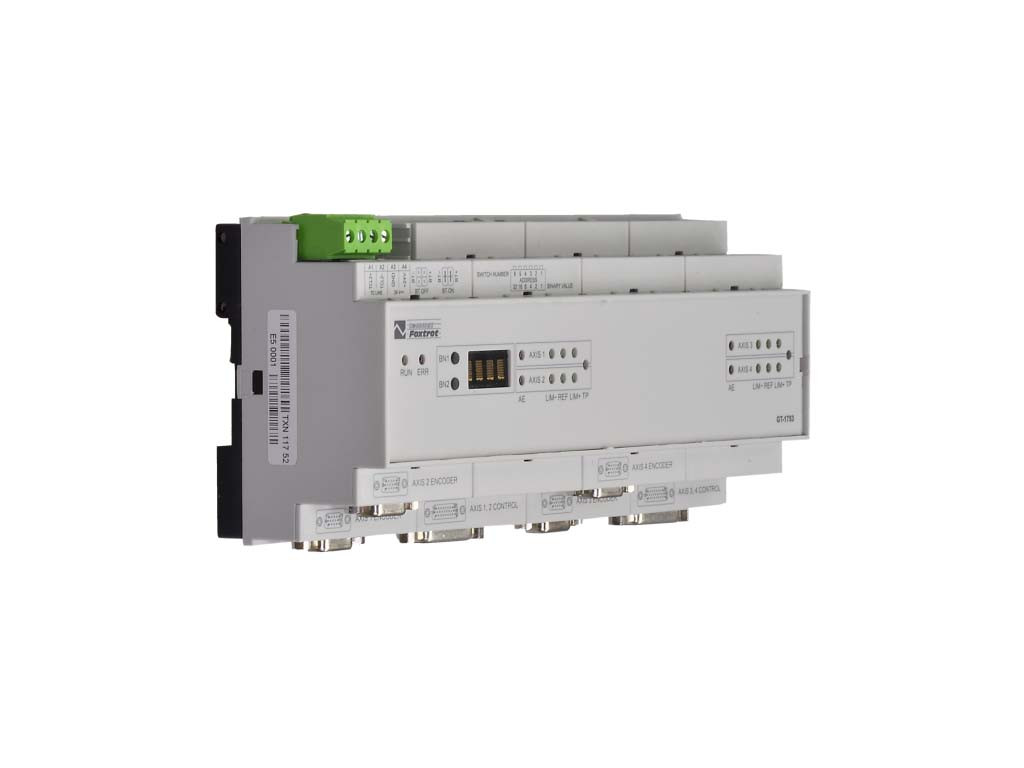

Модуль позиціонування та управління верстатами GT-1753 на три осі
- Під замовлення
- Код: TXN 117 53
Відправка з 13 грудня 2023Ціну уточнюйте
- +380 (68) 854-55-57Владимир
Основні характеристики
• Модулі багатовісного позиціонування та управління верстатами різного призначення.
• Модулі призначені для одночасного керування від 1 до 4 осей в різних режимах руху.
• Кожна вісь має свій власний ПИД-регулятор.
• Вихід аналогового сигналу ± 10 V DC для управління приводом. Сигнал надходить від датчика положення, яким може виступати інкрементальний енкодер або інший датчик з вихідним сигналом SSI
• Для забезпечення цілісності осі кожна вісь має окремі програмні входи 24 В постійного струму для підключення еталонного перемикача, два кінцевих вимикача HW, зонда торкання заготівлі та релейний вихід для приведення в дію гальма приводу.
• Модулі забезпечують перетворення рівнів вхідних сигналів у внутрішні логічні рівні ПЛК, фільтрацію помилок і навпаки для перетворення рівнів внутрішніх логічних сигналів ПЛК у відповідні рівні вихідного сигналу.
• Осі можуть працювати або як повністю незалежні або у взаємодії з різними типами інтерполяції.
• B максимальній комплектації модуль може бути з 4-ма осями, з них будь-3 осі можуть працювати у взаємній лінійної інтерполяції.
• Для кругової інтерполяції можна використовувати будь-які дві осі з інтерполяцією в одній із трьох площин. Крім того можна вибрати залежність швидкості зсуву, так званих "хвилинних зрушень" або зсув залежне від четвертої осі, у тому числі різьби і валу.
• Різні типи взамозависимостей осей можуть бути об'єднані в одному модулі
• Програмування підтримується бібліотекою функціональних блоків MotionControlLib.
| Габаритні розміри | |
|---|---|
| Довжина | 90 мм |
| Ширина | 210 мм |
| Висота | 58 мм |
- Ціна: Ціну уточнюйте
