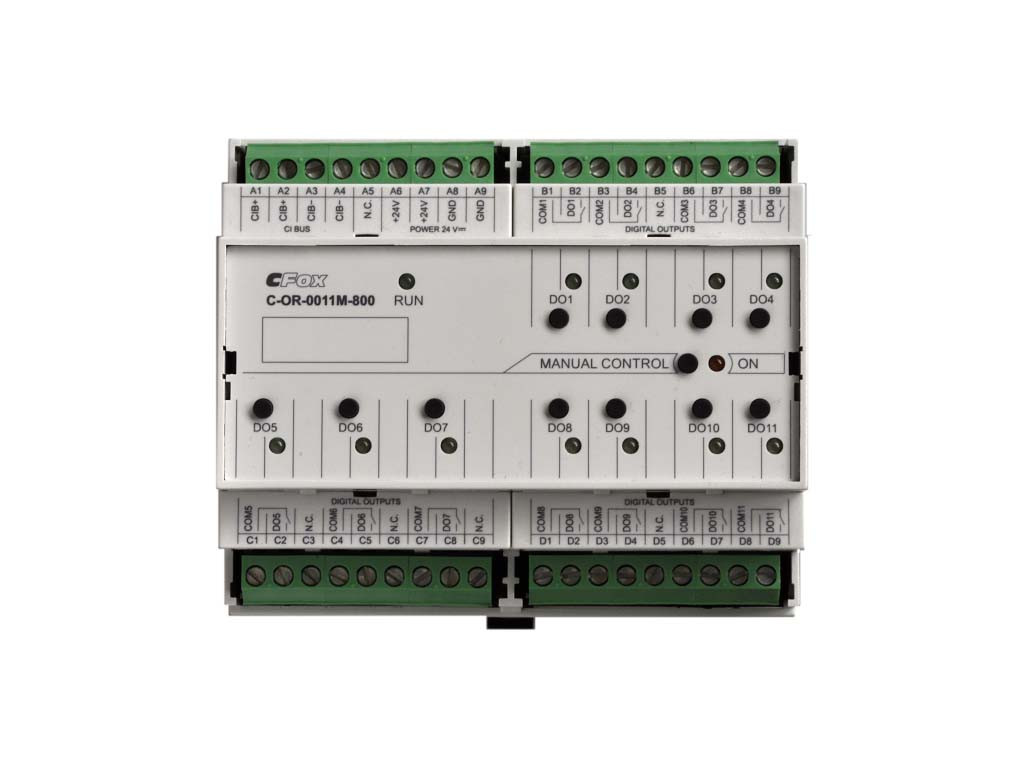

C-OR-0011M-800 модуль із релейними виходами

C-OR-0011M-800 модуль із релейними виходами
  • C-OR-0011M-800 модуль із релейними виходами, фото 2
  • Під замовлення
  • Код: TXN 133 03
clockВідправка з 01 липня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
C-OR-0011M-800 модуль із релейними виходамиC-OR-0011M-800 модуль із релейними виходами
Ціну уточнюйте
Під замовлення
+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир
Опис
Характеристики
Специфікація
Інформація для замовлення

Основні характеристики
• Модуль актуатор з 11 незалежно адресованих
і контрольованих реле 16 A/800 A.
• Для кожного реле виведений перемикальний контакт.
Усі контакти реле мають гальванічну розв'язку один
від друга, щоб вони могли під'єднуватися до різних
потенційним рівням.
• Він призначений для 11 незалежних силових навантажень
перемикання, особливо для джерел освітлення
з високим струмом увімкнення (пусковим струмом).
• Натисненням кнопки модуль може перемкнутися
в ручний режим, у якому кожне реле можна керувати
окремо власною кнопкою.
• Ручний режим і статус кожного реле позначені
світлодіодами на передній панелі модуля.
• Стан і помилка/операція позначаються світлодіодом
у нижній частині модуля.
Під'єднання
• Модуль під'єднується до дводротової шини CIB, яка
забезпечує комунікацію та живлення модуля.
• Щоб знизити споживання модуля з CIB шини модуль
може живитися безпосередньо від зовнішнього джерела
24 В постійного струму.
• Модуль призначений насамперед для встановлення на DIN рейку в шафах керування й розподільних щитів у будинку.
• Виходи реле через великі комутаційні струми наведені до фіксованих терміналів для дротів із перерізом до 4 мм2.
• CIB-шина та окреме живлення також виводяться на фіксований термінал.
Застосування
• Модуль призначений для перемикання незалежних силових навантажень і приладів із використанням перемикного контакту реле.
• Під час проєктування необхідно враховувати номінальну пропускну здатність модуля під час керування різними типами навантажень.

Приклад під'єднання

Під'єднання 11 джерел світла та всеобхідних навантажень (230 V AC).

Габаритні розміри
Довжина105 мм
Ширина90 мм
Висота58 мм
