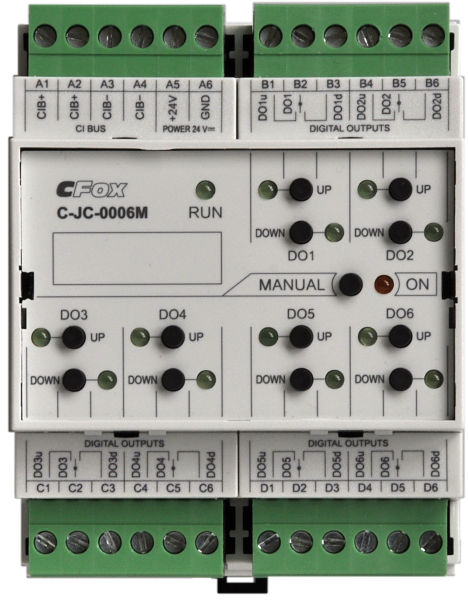

C-JC-0006M Модуль приводів жалюзі
- Під замовлення
- Код: TXN 133 68
Відправка з 08 липня 2025Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
Основні характеристики
• Модуль приводів для керування до 6 незалежних жалюзі.
• Кожен привод містить два реле, що під'єднують фазу до одного з виходів вгору/вниз.Посередині ланцюга та прошивка унеможливлює поточну фазу прикласти відразу до обох виходів навіть у разі виходу з ладу реле.
• Модуль призначений для керування 6 незалежних двигунів з окремими обмотками для контролю напрямку руху.
• Кожен привод — пара реле — індивідуально адресований та контрольований.
• Натисканням кнопки модуль може перемкнутися в ручний режим, у якому кожен двигун можна керувати окремо власними кнопками UP/DOWN (ВВЕРХ/ВНІЗ).
• Стан і помилка/операція позначаються світлодіодом на модулі.
Під'єднання
• Модуль під'єднується до дводротової шини CIB, яка забезпечує комунікацію та живлення модуля.
• Модуль призначений насамперед для встановлення на DIN рейку в шафах керування й розподільних щитів у будинку.
• Релейні виходи під'єднані до знімних гвинтових роз'ємів.
• Шина CIB виведена теж на гвинтові роз'єми.
Застосування
• Модуль призначений для керування 6 незалежних двигунів з окремими обмотками для контролю напрямку руху.
• Під час проєктування необхідно враховувати номінальну пропускну здатність модуля під час керування різними типами навантажень.

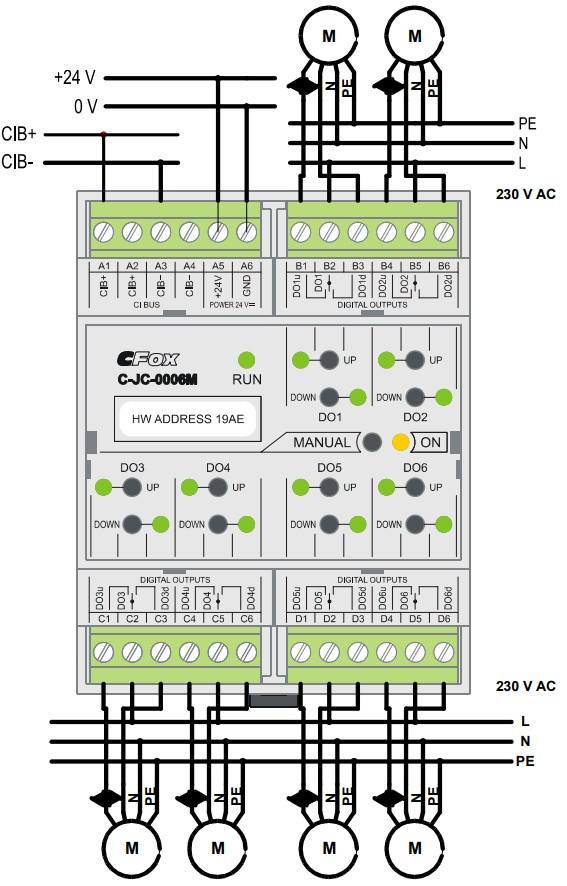

Приклад під'єднання
| Умови експлуатації | |
|---|---|
| Максимальна температура зберігання | 70 град. |
| Мінімальна температура зберігання | -25 град. |
| Габаритні розміри | |
| Довжина | 105 мм |
| Ширина | 90 мм |
| Висота | 58 мм |
