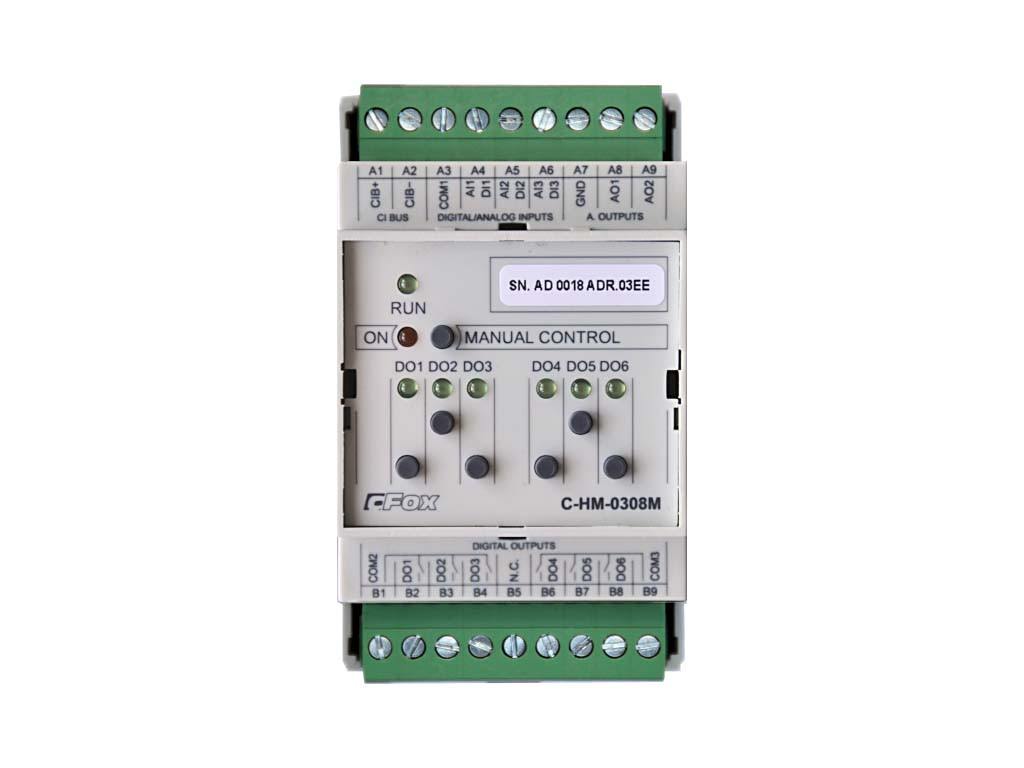

Модуль комбінованих входів/виходів C-HM-0308M

Модуль комбінованих входів/виходів C-HM-0308M
  • Модуль комбінованих входів/виходів C-HM-0308M , фото 2
  • Під замовлення
  • Код: TXN 133 24
clockВідправка з 02 липня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Модуль комбінованих входів/виходів C-HM-0308M Модуль комбінованих входів/виходів C-HM-0308M
Ціну уточнюйте
Під замовлення
+380 (98) 363-64-36
Владиимир
  • +380 (68) 854-55-57
    Владимир
Опис
Характеристики
Специфікація
Інформація для замовлення

Основні характеристики
• Модулі на ДІН рейку з комбінованими аналоговими та дискретними входами та виходами.
• Кожен модуль має на шині CIB тільки одну адресу. На кожній підсіді CIB можна під'єднати до 32 × 32 = 1024 аналогових і дискретних входів і виходів.
• 3 аналогові входи для гумових датчиків температури та 2 аналогових виходи 0-10 вольтів призначені від 1 до 2 систем опалення, охолодження або для загального користування.
• Аналогові входи С-HM-0308 модуль можна сконфігурувати для вимірювання опору великого значення, наприклад, із датчика конденсації або використовувати для безпотенційних входів.
• Модулі C-HM-1113 і С-HM-1121 має вісім окремих входів для безпотенціальних (сухих) контактів.
• C-HM-0308 складається з двох електрично ізольованих груп по 3 реле. Кожна група може самостійно використовуватися для комутації 24 В постійного струму або 230 В змінного струму.
• C-HM-1113 складається з 4 електрично ізольованих одна від одної груп із реле на 5 амперів і 1 реле на 16 амперів із незалежним комутованим контактом. Кожна група може самостійно використовуватися для комутації 24 В постійного струму або 230 В змінного струму.
• C-HM-1121M складається із 6 електрично ізольованих одна від одної груп із реле на 5 амперів і 3 реле на 16 амперів із незалежним комутованим контактом. Кожна група може самостійно використовуватися для комутації 24 В постійного струму або 230 В змінного струму.
• Контакти 16 амперних силових реле мають вольфрамове покриття для надійного перемикання великих навантажень.
Монтаж — під'єднання
• Модулі C-HM-0308, C-HM-1113, МП-1122 під'єднані до дводротової шини CIB, яка забезпечує зв'язок. HW-адреса (4 шістнадцятивимірних цифр), вказана на лицьовій панелі модуля.
• Модулі C-HM-0308, C-HM-1113, живляться від шини CIB, C-HM-1121M живиться від мережі змінного струму 230 В AC.
• Модулі під'єднуються змінним роз'ємам, а контакти живлення модуля C-HM-1121M за допомогою фіксованих гвинтових роз'ємів.
Застосування
• Модулі призначені для більших проєктів, що встановлюються в монтажну шафу. Зазвичай для готельних номерів, одну кімнату або цілий поверх будинку.
• Перемикання навантаження типу R, L або C, окремими виходами спеціально призначені для комутації силових ланцюгів, зокрема індуктивними та ємнісними навантаженнями.
• Керування силовими ланцюгами в кімнаті як: розетка, освітлення, жалюзі, опалення та вентиляція.
• Керування сонячними та комбінованими системами.
• Модуль C-HM-0308 також підходить як вхідні та вихідні модулі для саморегулювання вузлів — опалення, фан койлів, повітряного опалення, вентиляції та якості повітря, рекуперації тощо.

Приклад під'єднання

Умови експлуатації
Максимальна температура зберігання70 град.
Мінімальна температура зберігання-25 град.
Габаритні розміри
Довжина90 мм
Ширина58 мм
Висота53 мм
