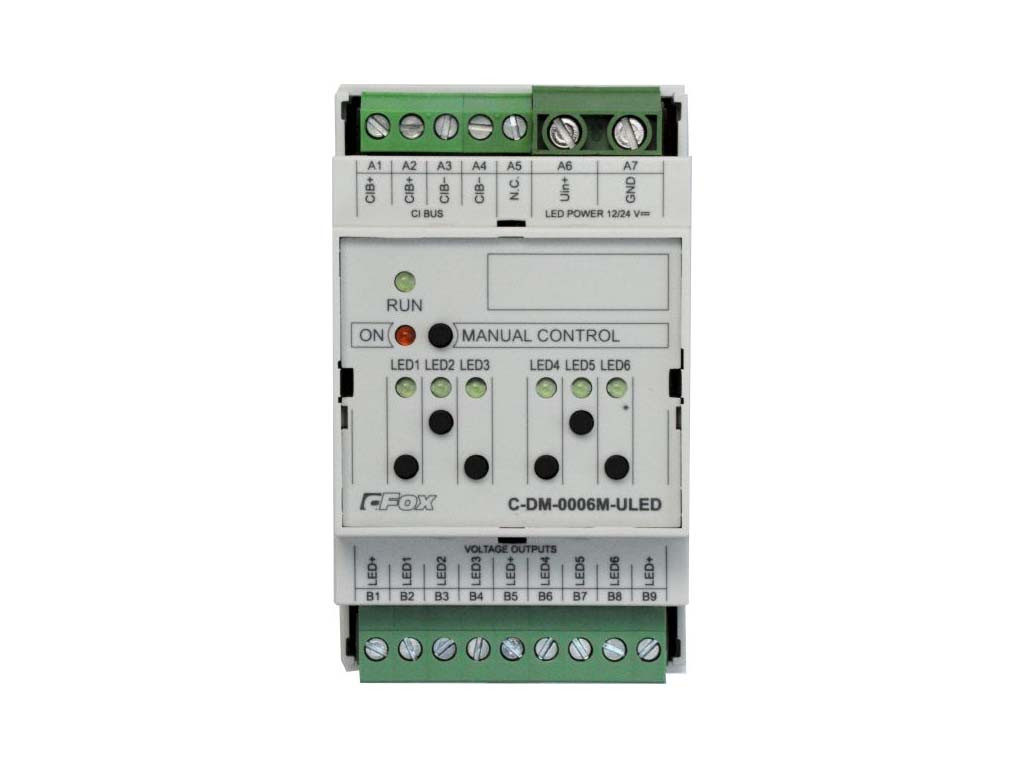

C-DM-0006M ULED Шести канальний модуль керування світлодіодними стрічками
- Під замовлення
- Код: TXN 133 45
Відправка з 12 грудня 2023Ціну уточнюйте
- +380 (68) 854-55-57Владимир
Основні характеристики
• Модуль має 6 незалежних виходів (каналів) для пропорційного управління світлом світлодіодних смуг з загальним анодом. Управління проводиться по напрузі.
• Кожен канал індивідуально адресуємо і управляємо в діапазоні 0 – 100 % від напруги живлення 12 або 24 Ст.
• Всі світлодіодні стрічки повинні бути одного типу з однаковим напругою живлення.
• Виходи мають внутрішню захист від короткого замикання.
• Модуль можна перейти в ручний режим, де кожен вихід може бути індивідуально включатися і вимикатися кнопкою.
• Несправності і режими роботи відображаються світлодіодами на модулі.
Підключення
• Модуль підключається до двопровідної шині CIB, яка забезпечує зв'язок і робоче харчування.
• Шина CIB підключається на гвинтові клеми.
• Керовані виходи підключені до знімних гвинтових клем.
• Напруга живлення 12 або 24 В для світлодіодних смуг подається на гвинтову клему для проводів з великим поперечним перерізом.
• При проектуванні повинна враховуватися пропускна здатність кожного терміналу.
• Модуль призначений для монтажу в монтажні шафи на ДІН рейку.
Застосування
• Управління до 6 світлодіодних стрічок з максимальним струмом до 6А на кожен канал.
• Управління до двох RGB світлодіодних стрічок з максимальним струмом до 6А на кожен колір..
• Широко використовується в ролі енергозберігаючого освітлення, наприклад, у коридорах.
• Може використовуватися для декоративного освітлення і ефектів як внутрішнього, так і зовнішнього освітлення.

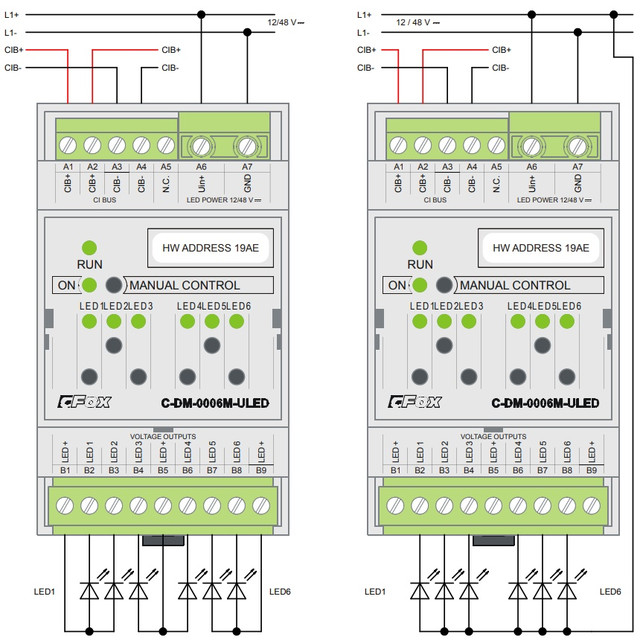

Приклад підключення
| Умови експлуатації | |
|---|---|
| Максимальна температура зберігання | 85 град. |
| Мінімальна температура зберігання | -25 град. |
| Габаритні розміри | |
| Довжина | 53 мм |
| Ширина | 90 мм |
| Висота | 58 мм |
- Ціна: Ціну уточнюйте
