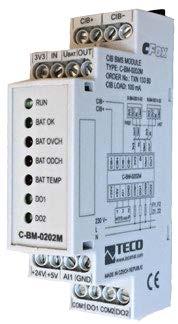

C-BM-0202M модуль для контролю заряду та захист батареї LiFePO, 2x RO

C-BM-0202M модуль для контролю заряду та захист батареї LiFePO, 2x RO

C-BM-0202M — це інтелектуальний модуль керування батареями LiFePO4, який забезпечує безпечну та ефективну роботу акумуляторних систем завдяки точному моніторингу, балансуванню та захисту кожної комірки.

Основні характеристики

• C-BM-0202M — це модуль CIB шини, який є головною BMS-системою керування батареями переважно LiFePo4.

• Забезпечує лінію зв'язку для збору даних з окремих вимірювальних і балансувальних модулів B-BM-0201X-xx, з'єднаних безпосередньо між полюсами окремих комірок батарей.
• З цих модулів B-BM-0201X зчитує напругу та температуру комірки, обробляються для завантаження навантаження в процесі пасивного балансування.
• Він обладнаний 1 AI-входом для вимірювання струму (зонд Холла) і 2 релейними виходами з перемиканням контактів (кожен окремо на клемній колодці), додатковою функцією аварійного вимкнення батареї та сигналізацією несправності.
• Містить 5 В і 24 В.

Під'єднання

Модуль живиться від шини CIB. Шина CIB може мати будь-яку топологію і віталобування до 500 м і до 32 одиниць на гілці CIB. Максимальна кількість модулів однієї гілці шини CIB обмежена також струмом 1 A.

Спеціальна шина для зв'язку з набором батарейних комірок може використовуватися тільки з модулями B-BM-0201X.

Аналоговий вхід використовується для вимірювання загального струму, використовуючи зонд Холла. Зміщення аналогового входу становить 2,5 В. Ця напруга відповідає струму 0 A. Вхідна роздільна здатність 20 мВ/1 А.

Застосування

• Модуль використовується як периферія системи керування Foxtrot батареями, що складаються з окремих комірок, зокрема LiFePo4.
• Дає змогу пасивне балансування, процес якого контролює прикладна програма (функціональний блок) через модуль.

• Ідеально підходить для:

1. систем резервного живлення
2. сонячних електростанцій
3. електротранспорту
4. промислових акумуляторних рішень
5. автономних систем зберігання енергії (ESS)

Переваги:

• Підтримка до 32 модулів на одній гілці шини CIB

• Пасивне балансування комірок батареї

• Зчитування напруги та температури кожної комірки

• 2 незалежні релейні виходи з функцією аварійного вимкнення

• Аналоговий вхід для вимірювання струму через зонд Холла

• Сумісність із вимірювальними модулями B-BM-0201X

• Просте підключення та конфігурація

• Висока точність вимірювання (роздільна здатність 20 мВ / 1 A)
