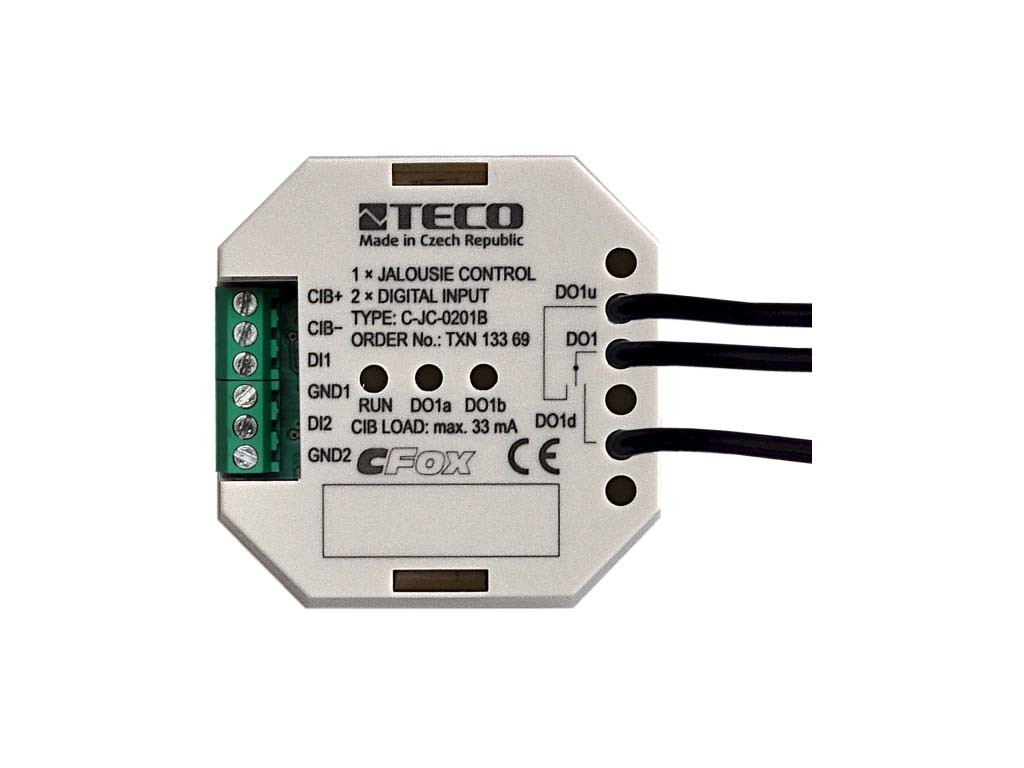

C-JC-0201B модуль приводов жалюзи
- Під замовлення
- Код: TXN 133 69
Відправка з 01 липня 2025Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
+380 (68) 854-55-57
Павлоповернення товару протягом 14 днів за домовленістю
C-JC-0201B модуль приводов жалюзи
Ціну уточнюйте
Під замовленняОпис
Характеристики
Специфікація
Інформація для замовлення
Основні характеристики
• Модуль керує двома незалежними реле по 16 А кожен — як N.O, так N.C. виведеннями на кожне реле. Модуль призначений для перемикання 2 незалежних навантажень різної потужності.
• Кожне реле індивідуально адресоване та кероване. Модуль також має 2 універсальні входи, до яких
можна під'єднати два датчики температури (проти) і/або беcпотенційний контакт. Вони можуть також зчитувати дані з детекторів безпеки (напр. датчик руху). Можливо входи використовувати для під'єднання інших резистивних навантажень до 160 доΩ.
• Режим роботи виводиться вбудованим світловим LED-індикатором.
Під'єднання
• Модуль під'єднується через кабель безпосередньо до дводротової шини CIB, яка також забезпечує живлення.
• Модуль призначений для монтажу в стандартні коробки прихованого проведення або поруч із керованим пристроєм.
• Релейні виходи виведені ізольованими дротами завдовжки майже 100 мм з обтислими наконечниками.
• Шина CIB та універсальні входи виведені на гвинтові клеми.
Використання
• Модуль призначений для керування 230 В двигуном жалюзі та штор з окремими обмотками для контролю напрямку руху. (ВВЕРХ/ВНІЗ)
• Під час проєктування необхідно враховувати номінальну навантажувальну здатність модуля під час керування різними типами навантажень.
• Модуль керує двома незалежними реле по 16 А кожен — як N.O, так N.C. виведеннями на кожне реле. Модуль призначений для перемикання 2 незалежних навантажень різної потужності.
• Кожне реле індивідуально адресоване та кероване. Модуль також має 2 універсальні входи, до яких
можна під'єднати два датчики температури (проти) і/або беcпотенційний контакт. Вони можуть також зчитувати дані з детекторів безпеки (напр. датчик руху). Можливо входи використовувати для під'єднання інших резистивних навантажень до 160 доΩ.
• Режим роботи виводиться вбудованим світловим LED-індикатором.
Під'єднання
• Модуль під'єднується через кабель безпосередньо до дводротової шини CIB, яка також забезпечує живлення.
• Модуль призначений для монтажу в стандартні коробки прихованого проведення або поруч із керованим пристроєм.
• Релейні виходи виведені ізольованими дротами завдовжки майже 100 мм з обтислими наконечниками.
• Шина CIB та універсальні входи виведені на гвинтові клеми.
Використання
• Модуль призначений для керування 230 В двигуном жалюзі та штор з окремими обмотками для контролю напрямку руху. (ВВЕРХ/ВНІЗ)
• Під час проєктування необхідно враховувати номінальну навантажувальну здатність модуля під час керування різними типами навантажень.
| Умови експлуатації | |
|---|---|
| Максимальна температура зберігання | 70 град. |
| Мінімальна температура зберігання | -25 град. |
| Габаритні розміри | |
| Довжина | 48 мм |
| Ширина | 48 мм |
| Висота | 26 мм |
- Ціна: Ціну уточнюйте
