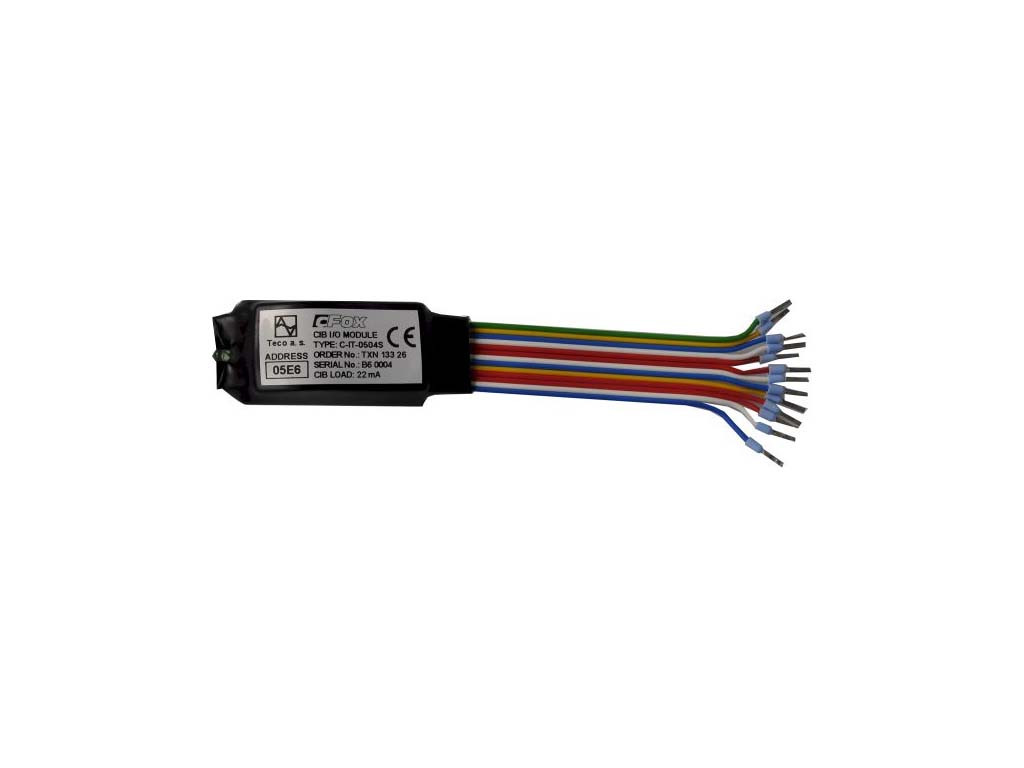

C-IT-0504S модуль із комбінованими входами/виходами
- Під замовлення
- Код: TXN 133 26
Відправка з 08 липня 2025Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
Основні характеристики
• Модуль призначений для прямого під'єднання резистивних датчиків і аналогових виходів 0-10 В до шини CIB.
• Універсальні входи можуть бути використані як аналогові, так і дискретні, їх можна розподілити на 2 групи.Перва містить 4 входи, друга одна вхід.
• Модуль лінеаризує показання датчика, оптимізує точність вимірювання та перетворює дані на температуру, яка потім передається на центральний блок.
• Дискретний вхід може працювати в нормальному режимі, сигнал 0/1 (вмик./вимк.) або в режимі "Обрив сигнального кабелю — ТАМПЕР" (несакціоноване проникнення)
• Режим роботи виводиться вбудованим світловим індикатором типу LED.
Монтаж — під'єднання
• Модуль дводротової шини CIB під'єднується через кабель з обтислими наконечниками.
• Входи/виходи також під'єднуються через кабелю з обтискним наконечником. Дивись приклад під'єднання.
Застосування
• Модуль призначений для настінного монтажу комбінованих блоків керування, обладнаних різними варіантами контактів, датчиків опору та світлодіодів із загальним катодом, а також пристроїв з аналоговими входами 0-10 В (димери тощо)
• Модуль може бути під'єднаний безпосередньо до контрольних панелей компаній JUNG:A2224, CD2224, LS2224, AL2224 Плоский дизайн із модулями та 3212TSM 3224TSM, і Gira: 2001xx
• Модуль може бути використаний як вбудований датчик вимірювання до 5 температур.
• Модуль може бути використаний як вбудований контролер до 4 диммерів, контрольованих 0-10 В або 1-10 В, а також можна під'єднати до чотирьох кнопок керування й датчик вимірювання температури.
| Умови експлуатації | |
|---|---|
| Максимальна температура зберігання | 85 град. |
| Мінімальна температура зберігання | -25 град. |
| Габаритні розміри | |
| Довжина | 55 мм |
| Ширина | 26 мм |
| Висота | 20 мм |
- Ціна: Ціну уточнюйте
