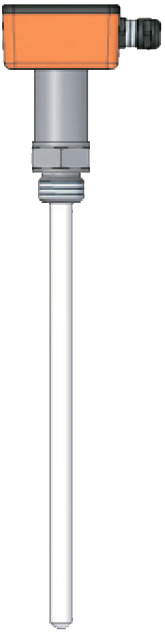

Ємнісний датчик рівня серії ECAPm 101 для провідних рідин

Датчик рівня ECAPm - це ємнісний датчик рівня для вимірювання рівня провідної рідини, рідини з низькою провідністю, гранульованих матеріалів із твердими частками, адгезивні матеріали, кислоти. Коли матеріал потрапляє між електродним стрижнем і стінкою резервуара, відбувається зміна ємності, і коли ця зміна перевищує поріг регулювання, розмикається контакт. Легка і безпечна калібрування Різні конструкції і різноманітні рішення, пов'язані з виміром промислового рівня, пропонуються спеціально для виробників обладнання.

Переваги:

- Відсутність рухомих частин.

- Конструкція, стійка до високих тисків і температур.

- Модульна структура з легкої складанням.

- Не схильний до дії піни, бризок

- Не піддається вібрації, має міцну механічну конструкцію.

- Просте регулювання нульового діапазону.

- Вимірювання вздовж всього датчика.

- Працездатність із зворотного складанням.

Сфера застосування:

Ємності з рідиною, харчові машини, баки з охолоджувальною рідиною, транспортування, баки з гліколем, розсіл, баки зі стічними водами. Нафтові резервуари, резервуари з СО2, високотемпературні резервуари, непровідні рідини. Зерносховища, цемент, пісок кормовий, борошно, сухе молоко, органічні і пластикові гранули. Липка гаряча і високов'язка рідина, кислотні та хімічні рідини

Принцип роботи:

Визначення ємності за умови використання двох паралельних провідних пластин

Тим не менш, навряд чи існує який-небудь тип датчика, який можна використовувати практично по цьому визначенню. Формула вище більше не може бути бі-надійної, особливо коли залишкові площі збільшуються з-за великої відстані (d) (що зазвичай має місце). Таким чином, вимірювання повного опору для вимірювання відстані дає більш точні результати, ніж вимірювання ємності.

Збудження застосовується між 10 кГц-250 кГц в залежності від довжини для всіх моделей.( e=2xpxf)Помилка лінійності, яка може бути викликана ефектом компонента провідності (R), запобігає конструкцією електронної схеми і механічною конструкцією. Зменшення до рівня нижче 1 проміле, вважається нуль.
