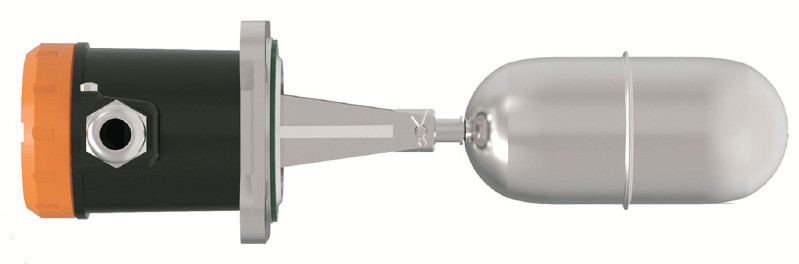

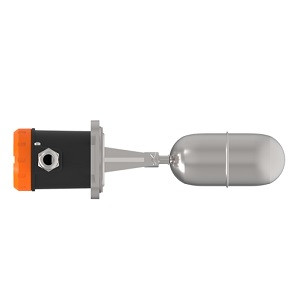

Сигналізатор реле рівня ELB 10, 16 bar, Max. 150°C, 0.7 g/cm³, економічний

Сигналізатор реле рівня ELB 10, 16 bar, Max. 150°C, 0.7 g/cm³, економічний

Сигналізатори реле рівня ELB застосовуються для контролю та вимірювання рівня рідини в резервуарах. Завдяки простій та надійній конструкції вони ефективні у використанні в харчовій промисловості, транспортному обладнанні, котлах та ємностях для зберігання. Модель ELB 10 є економічним рішенням із збереженням високої функціональності та надійності.

Принцип роботи: зміна рівня рідини викликає переміщення поплавка з магнітом, що впливає на магніт усередині корпусу. Це призводить до перемикання мікроперемикача, який формує контактний сигнал. Отриманий сигнал може використовуватися для керування насосами, електромагнітними клапанами та іншими виконавчими пристроями.

Характеристики:

• Модель: ELB 10, економічний

• Тип монтажу: горизонтальний

• Матеріал фланця: 316 нержавіюча сталь

• Матеріал поплавка: 316 нержавіюча сталь

• Мінімальна щільність: 0.7 г/см³

• Матеріал корпусу: алюміній

• Розмір фланця: 92×92 мм

• Максимальний тиск/температура: 16 бар / 150°C

• Температура навколишнього середовища: -20…+80°C

• Ступінь захисту: IP65

• Вага: 1.8…2.5 кг

• Випробний тиск поплавка: 25 бар

Виробник: Ensim
Країна виробника: Туреччина

Сфера застосування:

Харчова промисловість, транспортування, котли, резервуари для зберігання

 Електричне та пневматичне з'єднання:

Регульований апарат Матеріал: Нерж. сталь 1.4571 11 отворів
Тестовий апарат Матеріал: Нержавіюча сталь 1.4408 Макс. робоча температура: 80°C Болт: M12x1.5, 4 шт. Він використовується для того, щоб зрозуміти, чи виконує реле рівня свою функцію чи ні, без розвантаження бака.
Контрфланець Матеріал: нерж. сталь 1.4408 Болт: M12 x 1.5 mm 4 шт.
Фланець Матеріал: Нержавіюча сталь 1.4571 Габарити: 92 x 92 мм, квадратний тип Діаметр отворів: Ø13 mm 4 отвори Опц.: DN150, Спеціальний фланець до PN100
Зовнішній бак Матеріал: Нержавіюча сталь 1.4571 З'єднання: 92x92 mm. квадратний фланець Підключення до процесу: 1" BSP Опц. фланець Вага: 2.6 кг Може використовуватися як подавальний пристрій. З болтом, гайкою і шайбами.
Контактний апарат Реле рівня ELB має чотири вільні контакти на електронній карті в корпусі. Контакт може бути виконаний NC або NO відповідно до потреб клієнта. Електроживлення: 24 В постійний струм Вихід: 2 х NO + 2 х NC реле Робоча температура продукту: Макс. 100 С
Захисний сильфонний апарат Металева частина: Нерж. сталь1.4571 Гумова частина: Вітон 200°C Апарат використовується для забезпечення роботи реле рівня в резервуарах, що містять частинки всередині.

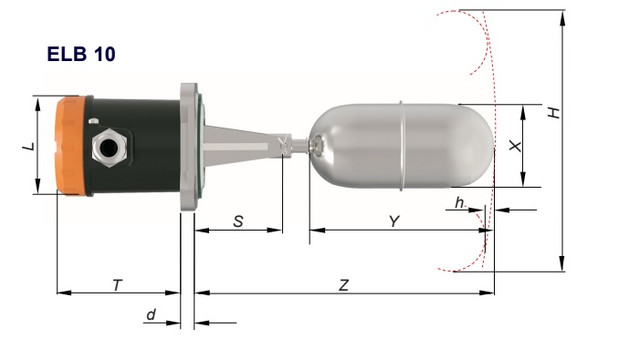

 Габаритні розміри (mm):

Приклади застосування:

 Ціна залежить від конфігурації, технічних параметрів, обсягу замовлення. Уточнюйте у менеджера.
